Nath M

Simon Nath M

Luminaria Vial Simon NATH Istanium LED tamaño M de fundición inyectada de aluminio. Fijación lateral y fijación post-top mediante cambio de posición de la misma pieza.

Atributos

La luminaria Vial Simon NATH S Istanium LED ha sido diseñada para dar solución a diferentes ámbitos de aplicaciones

Autopistas y autovías
Avenida
Espacio industrial
Glorietas
Zona de aparcamiento
Calle
Via ciclista urbana
Via verde

Configura la Luminaria Nath M LED a medida según la tipología del espacio

El configurador de Simon permite seleccionar las características técnicas, estéticas y lumínicas de las luminarias que son más adecuadas para un espacio concreto.

imatge_conf_nath_m
Regulación

2N- con regulación sin línea de mando; autorregulación

El equipo electrónico de la luminaria tiene un temporizador programado que reduce la potencia a la mitad al cabo de 4,5h desde el  momento del encendido.



2N+ regulación por línea de mando

El equipo electrónico tiene una entrada que se conecta al armario eléctrico. Cuando el armario activa la tensión en la línea de mando, el equipo entrega el 100% de la potencia nominal al módulo Istanium LED. Cuando el armario desconecta la línea de mando (0 voltios), el equipo reduce la potencia a la mitad.



CAD regulación por flujo de cabecera

El equipo electrónico de la luminaria adapta la corriente de alimentación de los módulos Istanium LED de forma proporcional a la tensión de entrada de la línea. El armario eléctrico de cabecera debe tener un equipo que regule la tensión de línea para reducir el nivel de luz de la luminaria. Este tipo de regulación es ideal para aprovechar las instalaciones con equipos de armario ya instalados.



1N sin regulación

El equipo electrónico entrega el 100% de la potencia sin opción a ser regulado. Si hay alguna fluctuación de la tensión de línea el equipo compensa la corriente de alimentación de los módulos Istanium LED para mantener el flujo lumínico (tensión de entrada de 208 a 277 Vac). Igualmente, si el armario eléctrico dispone de un equipo de regulación de flujo en cabecera, el equipo no regulará la lámpara (se precisa una luminaria Istanium LED con regulación CAD).



1-10 Regulación gobernada por protocolo 1-10V

El equipo electrónico entrega la potencia de salida a los módulos Istanium LED según el nivel indicado por la señal 1-10 (normalmente entregado por un dispositivo de telegestion)



DALI regulación gobernada por protocolo DALI

El equipo electrónico entrega la potencia de salida a los módulos Istanium LED según el nivel indicado por la señal DALI (normalmente entregado por un dispositivo de telegestion)

Protección

IP65

Totalmente estanco al polvo. Protegida contra los chorros de agua.



IP66

Totalmente estanco al polvo. Protegida contra fuertes chorros de agua o contra la mar gruesa.



IK08

Protección al impacto mecánico externo de 5 J de energía y 1,7 Kg/295 mm de masa y altura de la pieza de golpeo.

Materiales y Acabados

Cuerpo

Fundición inyectada de aluminio



Sistema de fijación

Chapa de acero galvanizada y pintada



Sistema de cierre

Palanca de fundición inyectada de aluminio y pintada



Difusor

Vidrio templado transparente plano inastillable



Cubierta

Fundición inyectada de aluminio

Normativa y Certificación

UNE-EN 62031

Módulos LED para alumbrado general. Requisitos de seguridad.



UNE-EN 60598-1

Luminarias. Parte 1: Requisitos generales y ensayos.



UNE-EN 60598-2-3

Luminarias alumbrado Público. Parte 2: correspondiente al tipo particular de luminaria en estudio



UNE-EN 62493

Evaluación de los equipos de alumbrado en relación a la exposición humana a los campos electromagnéticos.



UNE-EN 61000-2-3

Compatibilidad electromagnética (CEM). Parte 3-2: Límites. Límites para las emisiones de corriente armónica (equipos con corriente de entrada <= 16 A por fase).



UNE-EN 61000-3-3

Compatibilidad electromagnética (CEM). Parte 3-3: Límites. Limitación de las variaciones de tensión, fluctuaciones de tensión y flicker en las redes públicas de suministro de baja tensión para equipos con corriente asignada <= 16 A por fase y no sujetos a una conexión condicional.



UNE-EN 55015

Límites y métodos de medida de las características relativas a la perturbación radioeléctrica de los equipos de iluminación y similares



UNE-EN 61547

Equipos para iluminación para uso general. Requisitos relativos a la inmunidad CEM.



UNE-EN 61347-2-13

Dispositivos de control de lámpara. Parte 2-13: Requisitos particulares para dispositivos de control electrónicos alimentados con corriente continua o corriente alterna para módulos LED.



UNE-EN 62471:2009

Seguridad fotobiológica de lámparas y de los aparatos que utilizan lámparas.



UNE-EN 50581

Documentación técnica para la evaluación de productos eléctricos y electrónicos con respecto a la restricción de sustancias peligrosas

Temperatura de Color

4.000 K

Luz blanca neutra



3.000 K

Luz blanca cálida



2.700 K

Luz blanca suave



XDL 2.200 K

Luz blanca extra cálida



APC

Phosphor-Converted Amber

Características técnicas

Grado protección   IK10 - IP66 - IP44

Clase

Certificados   ENEC

Peso   7,5 kg

Temperaturas de color   NDL 4.000 K, WDL 3.000 K, SDL 2.700 K, XDL 2.200 K, APC

Índice de reproducción cromática   >70

Flujo hemisferio superior   <1% (zonas E1)

Duración LED (L90 B10 a Ta=25 ºC y Tj=95 ºC)   100.000 h

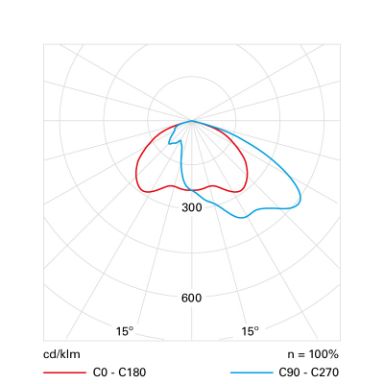

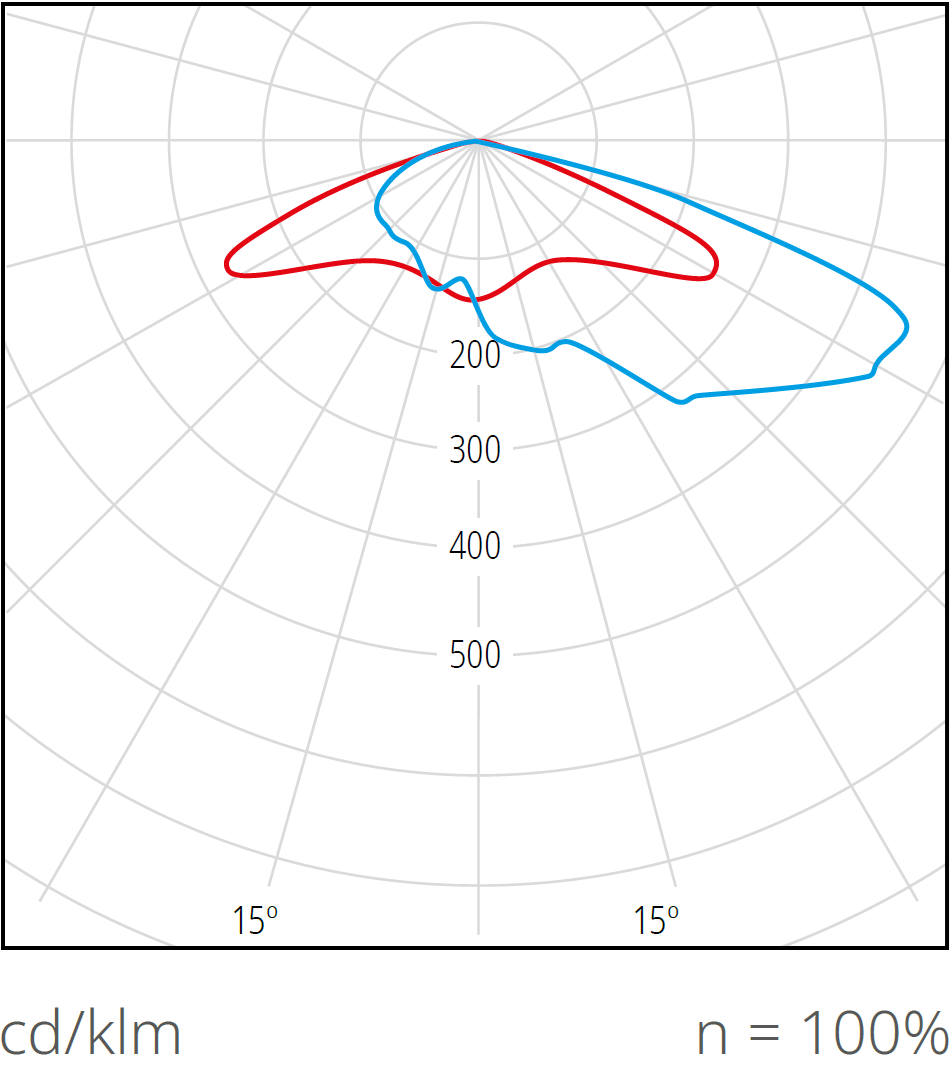

Distribución fotométrica (Ópticas)   RG/ RJ/ RA/ RE/ RF/ RW
