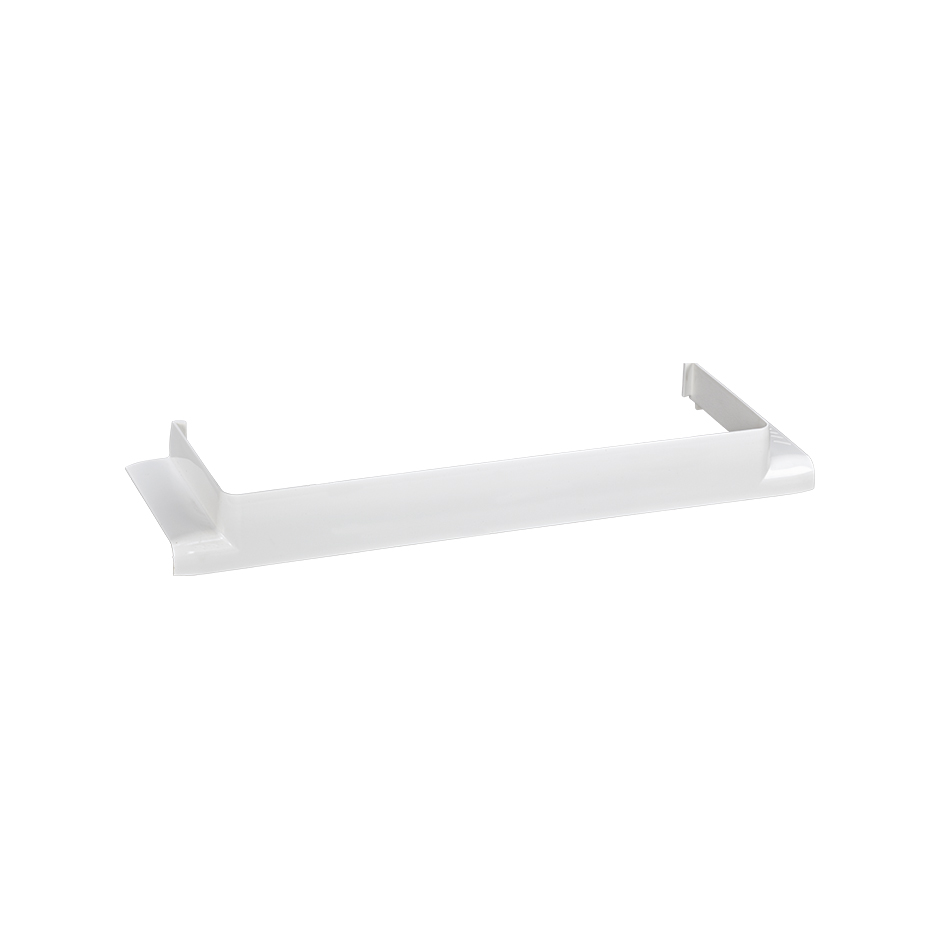

Vista isométrica del accesorio

Packaging del accesorio

Vista isométrica del accesorio

Packaging del accesorio

Ref
TKA106212/9

Accesorio derivación en T hacia canal PVC 160x55mm

Precio/Unidad
4,61 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica
TKA106212_9-datasheet-es.pdf
Manuales de instalación

  1. Canal K45 - HI.pdf [3MB]

Declaración de conformidad

  1. UES0132 - Declaración Canalización Gama K45 portamecanismos PVC y Aluminio.pdf [923KB]

¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
Simon Canalización
Subseries
Canal K45 PVC y accesorios
Series compatibles

Simon K45

Simon Canalización

<p class=>Vista isométrica de la canal</p>
Ref
TS16055/9
Canal pasacables PVC de 2m y 160x55mm para 4 separaciones
<p class=>Vista isométrica del accesorio</p>
Ref
TKA902
Accesorio separador interior de 1m para canal K45
<p class=>Vista isométrica del accesorio</p>
Ref
TKA901/9
Accesorio clip rigidizador para canal PVC K45
<p class=>Vista isométrica del accesorio</p>
Ref
TKA1605507/9
Accesorio ángulo interior variable para canal PVC 160x55mm
<p class=>Vista isométrica del accesorio</p>
Ref
TKA1605506/9
Accesorio ángulo exterior variable para canal PVC 160x55mm
<p class=>Vista isométrica del accesorio</p>
Ref
TKA1605502/9
Accesorio tapa final para canal PVC 160x55mm
<p class=>Vista isométrica del accesorio</p>
Ref
TKA105212/9
Accesorio tapajuntas para canal PVC 160x55mm
<p class=>Vista isométrica del accesorio</p>
Ref
TKA101212/9
Accesorio ángulo plano para canal PVC 160x55mm
<p class=>Vista isométrica de la canal</p>
Ref
TK12122/9
Canal PVC de 2m 160x55mm con 2 compartimentos para funciones K45 color blanco
<p class=>Vista isométrica de la tapa frontal </p>
Ref
RTT001/9
Tapa frontal de 2m para canales de PVC con compartimentos K45 color blanco
Información de Producto
Descargas
Soporte

Accesorio para canal de PVC. Permite una derivación en T a otra canal de 160x55 mm, ocultando los cortes de canal realizados.
Fabricado con materiales termoplásticos de gran calidad y pintado RAL 9003 para una correcta integración con la canal.

Información básica

  • Observaciones

    Complemento para instalación de Canal K45 y Canal pasacables

  • Acabado

    Blanco

  • Material

    Plástico

Información técnica

  • Mercado disponible

    CE

  • RAL

    9003

  • Resistencia al calor (ºC)

    +125ºC (según norma IEC 60695-10-2)

  • IP

    IP4X

  • Temperatura máxima de trabajo (ºC)

    120ºC

  • Rango de temperatura durante la instalación (ºC)

    -25 a +120ºC

Instalación y mantenimiento

  • Tipo de instalación

    En pared y techo

  • Extracción de componentes

    Únicamente con herramienta

  • Extracción de la cubierta

    Únicamente con herramienta

  • Desmontaje del marco

    Únicamente con herramienta

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa

  • Normativa

    Directive 72/23 CE + RD 842/2002 + UNE-EN-50085 + RD 401/2003

Información logística

  • Volumen producto

    0.3MMQ

  • Peso neto

    0.02KGM

  • Peso bruto

    0.02KGM

  • EAN producto

    8426436039308

  • Embalaje

    1

  • Alto embalaje

    20MMT

  • Ancho embalaje

    240MMT

  • Profundo embalaje

    160MMT

  • Volumen embalaje

    768000MMQ

  • Peso neto

    0.02KGM

  • Peso bruto

    0KGM

  • EAN embalaje

    8426436039308
