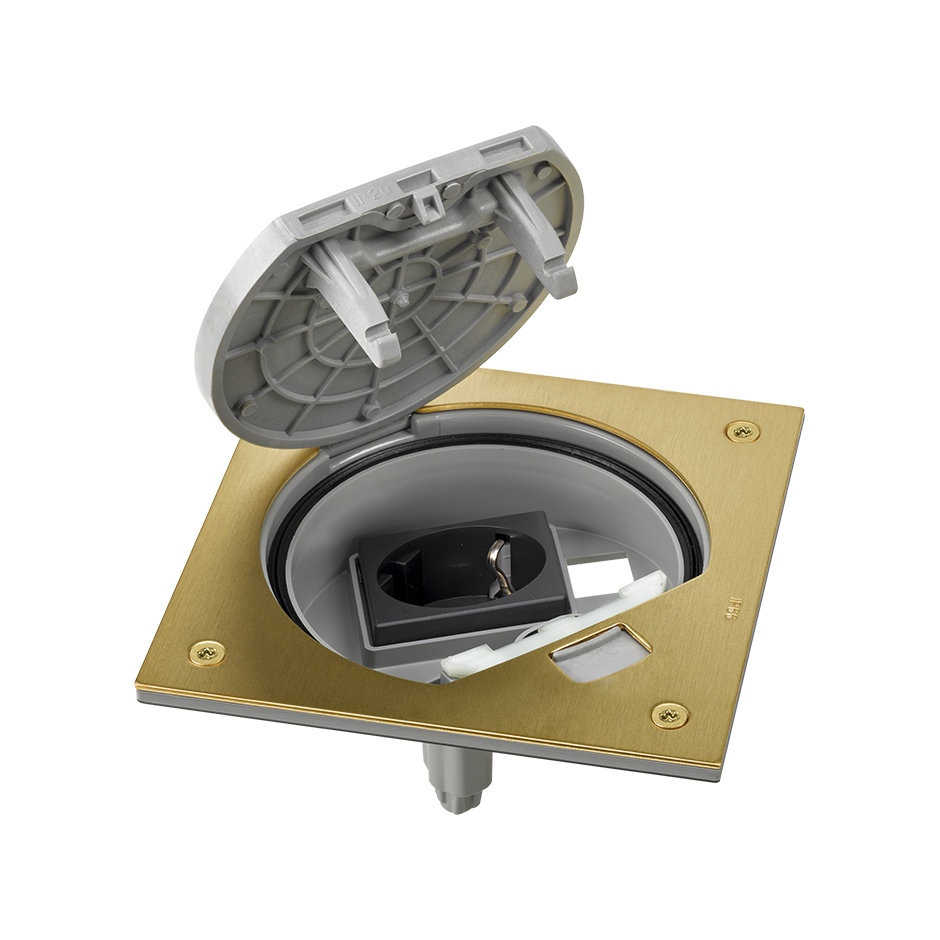

Vista frontal unidad portamecanismos IP66 con una base de enchufe schuko y alojamiento para RJ45 Simon K45 latón

Vista frontal unidad portamecanismos IP66 con una base de enchufe schuko y alojamiento para RJ45 Simon K45 latón

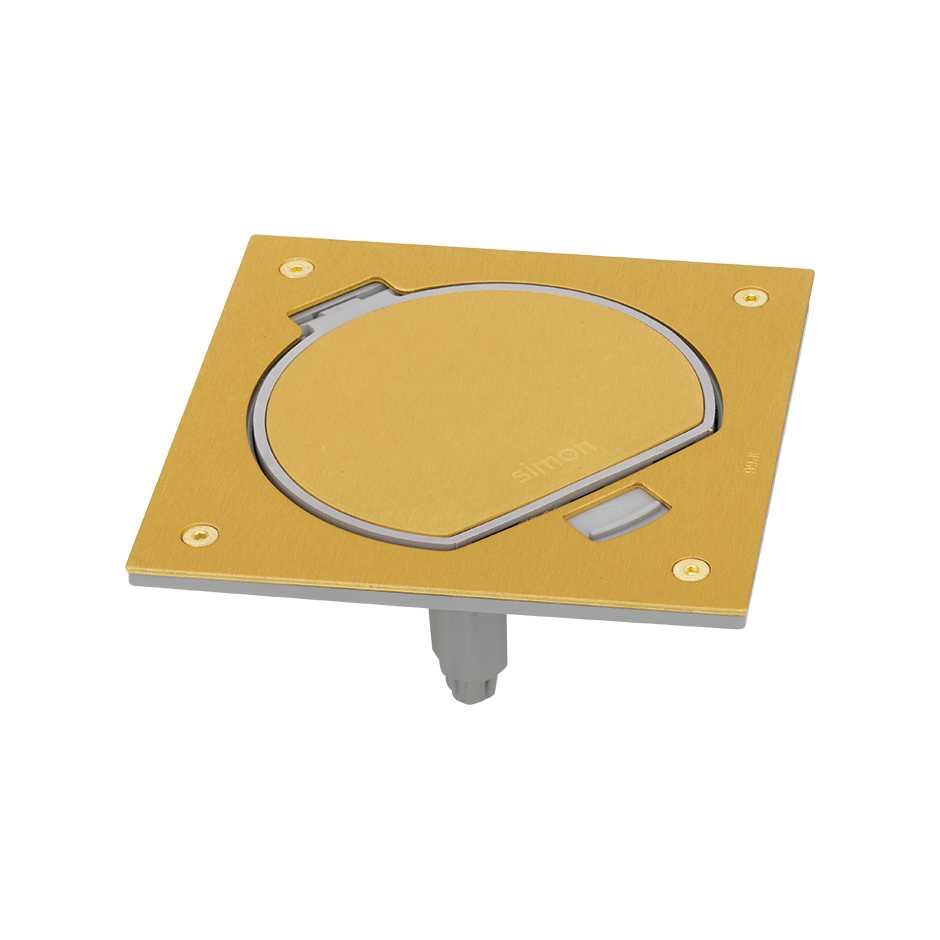

Vista frontal unidad portamecanismos IP66 con cierre manual y tapa cerrada Simon K45 latón

Vista frontal unidad portamecanismos IP66 con cierre manual y tapa cerrada Simon K45 latón

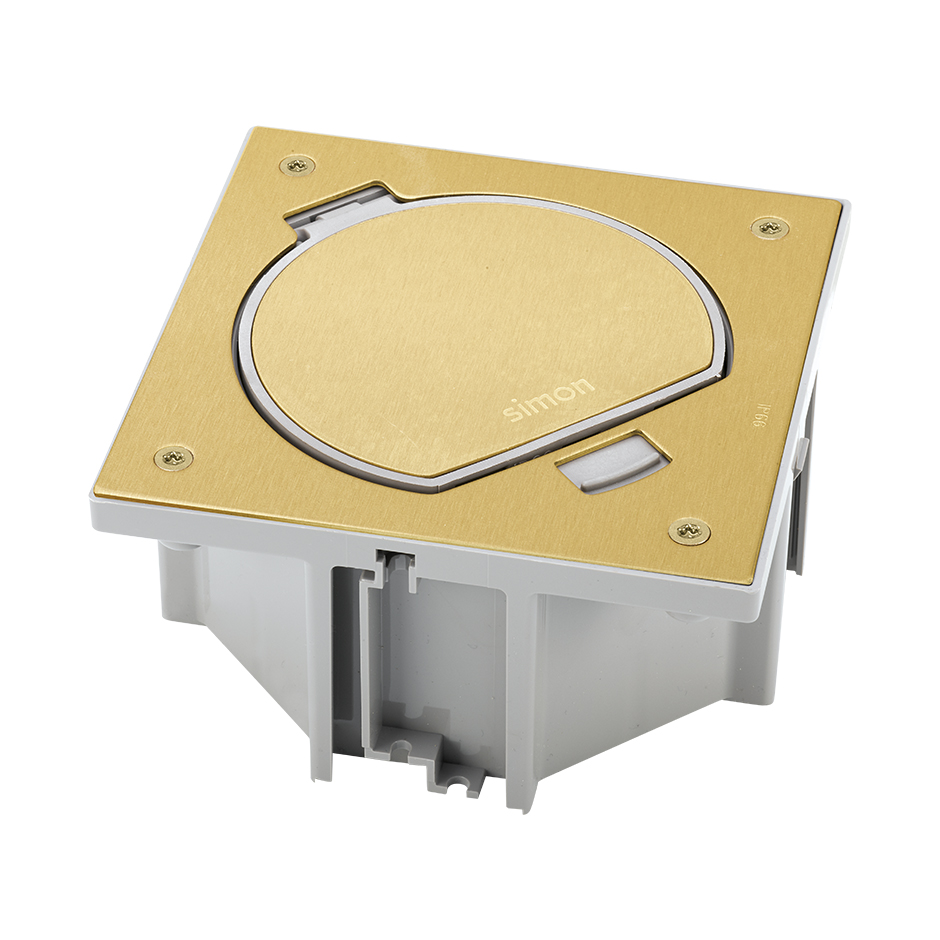

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

Esta imagen representa la solución combinada de diferentes referencias. Consulta nuestros productos relacionados.

Embalaje unidad portamecanismos IP66 con cierre manual y tapa cerrada Simon K45 latón

Embalaje unidad portamecanismos IP66 con cierre manual y tapa cerrada Simon K45 latón

Ref
KSE10U/23/71

Unidad portamecanismos IP66 con cierre manual y una base de enchufe schuko para un conector RJ45 Keystone latón Simon K45

Precio/Unidad
125,52 €
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica

KSE10U/23/71.pdf

Declaración de conformidad
Caracteristicas destacadas
Serie
Simon K45
Series compatibles

Simon K45

Información de producto

La unidad portamecanismos IP66 cuenta tanto con cierre manual como con base de enchufe para circuito de corriente estándar schuko para un conector RJ45 Keystone. Esta pieza forma parte de la serie Simon K45 y dispone de unas medidas de 130x130x55 mm y unos excelentes acabados en latón. Se trata de una pieza fabricada con componentes metálicos recubiertos con termoplástico libre de halógenos, un material con cualidades autoextinguibles que garantizan la no propagación de llamas y una toxicidad muy baja en el caso de incendio u emisión de humos. Además, su exclusivo diseño permite la integración en cualquier tipo de suelo, tanto técnico como pavimento y dispone de anclajes para proteger las conexiones de presiones y tensiones que puedan producirse por el paso de personas.

Encontrarás calidad y vanguardia al alcance de tu mano en todos los productos de la colección Simon K45, una de las más avanzadas. Y es que en Simon sabemos la preocupación de nuestros clientes por dotar su hogar de la máxima seguridad. Por ello, te animamos a que confíes en nuestra amplia experiencia y no te conformes con menos.

Información básica
  • Observaciones

    La tapa dispone de anclajes que protege las conexiones durante su uso de presiones y tensiones por el paso de personas. Desde finales de marzo de 2023 se sustituye la tornillería tipo Allen por tipo Torx para realizar el apriete del tornillo aplicando menos esfuerzo, reduciendo el ruido generado debido a la expansión del inserto y evitar la posible deformación de la cabeza del tornillo durante el mantenimiento del producto.

  • Acabado

    Latón

  • Material

    Metal

  • Contenido del embalaje

    Unidad portamecanismos IP66 con cierre manual y alojamiento para conector RJ45, junta de estanqueidad cuadrada para cubeta IP66, 1 base de enchufe schuko, 4 tornillos para fijación de unidad portamecanismos y manual de instalación

Información técnica
  • Mercado disponible

    CE

  • Certificación CE

  • Clasificación IK

    7

  • Número de conectores

    1

  • Disponible en

    Unidad portamecanismos IP66 vacía para completar con soluciones de la gama K45, con una base de enchufe y alojamiento para un conector RJ45 y combinación de una base de enchufe con conector RJ45

  • Sección de cable admitida (mm)

    De 1,5 a 2,5 mm

  • Compatible con conectores

    Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, 216000 y 216005, Brand-Rex©, ADC Krone© KM8 Keystone, BeldenCDT© Giga Flex Keystone, Ersys©, General Cable©, Molex©, Panduit© Netkey, Ortronics© Clarity TechChoice Keystone, Rit© y otros fabricantes con clipaje basado en formato Keystone.

  • Fuerza dieléctrica

    Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto

  • Formato

    Schuko

  • Resistencia al calor (ºC)

    +70°C (según norma IEC 60670)

  • Resistencia del aislamiento (V-MΩ)

    >5 MΩ a 500 V

  • Intensidad (A)

    16 A

  • IP

    IP66

  • Temperatura máxima de trabajo (ºC)

    +90º C

  • Carga máxima (kg)

    1000 kg

  • Número de conexiones por terminal

    2 bocas de embornado por borna (1 entrada / 1 salida)

  • Número de enchufes

    1 base para circuito de corriente estándar

  • Protección contra polvo y pequeños objetos

    Si, cuando la unidad portamecanismos no está en uso permite el cierre hermético de la tapa.

  • Dimensión del hueco (mm)

    145 x 145 mm em chão falso

  • Módulo adaptador RJ45

    Incluido en la unidad portamecanismos

  • Conector RJ45

    No incluido

  • Placas RJ45 a presión

    Keystone I y II

  • Tipo de encaje a presión

    Keystone I y II

  • Rango de temperatura durante la instalación (ºC)

    -25 a +60º C

  • Tipo de mecanismo

    Inserción

  • Versión

    1 elemento

  • Voltaje (V~)

    250 V~

  • Profundidad (mm)

    55 mm

  • Dimensiones (mm)

    130 x 130 x 55

  • Dimensiones de la cubierta abatible (mm)

    Ø 100 mm

  • Dimensiones de la bandeja empotrada (mm)

    135 x 135 mm em chão de pavimento e 161 x 161 mm em chão falso

Instalación y mantenimiento
  • Número de posiciones de apertura de la tapa

    1

  • Pelacables necesarios (mm)

    12 mm

  • Se puede instalar en bandeja

    Plástica

  • Extinción (ºC)

    +650 ºC (according to standard IEC 60670)

  • Tipo de instalación

    Su diseño permite la integración en cualquier tipo de suelo, ya sea suelo técnico o pavimento, combinando la unidad portamecanismos con la cubeta acorde al tipo de instalación (ref. KGE170/23 para suelo de pavimento y ref. KGE170TF/23 para falso suelo)

  • Número de terminales

    3 entradas / salidas

  • Extracción de componentes

    Only with tool

  • Extracción de la cubierta

    Only with tool

  • Desmontaje del marco

    Only with tool

  • Extracción de la placa

    Only with tool

  • Extracción del enchufe

    Only with tool

  • Tipo de fijación

    La unidad portamecanismos se fija sobre la cubeta a través de 4 tornillos de cabeza estrellada de 6 puntas (tipo Torx X20) suministrados con la unidad portamecanismos.

  • Tipo de conexión del terminal

    Screw

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa
  • Normativa

    EN 50173-1:2018+EN 60670-23:2008+EN IEC 63000:2018+IEC 60884-1 Ed 3.2+UNE 20315-1-1:2017+UNE 20315-1-2:2017

Información logística
  • Peso neto

    0.425 KGM

  • Peso bruto

    0.425 KGM

  • EAN producto

    8421053142424

  • Embalaje

    1

  • Alto embalaje

    55 MMT

  • Ancho embalaje

    137 MMT

  • Profundo embalaje

    137 MMT

  • Volumen embalaje

    1.032 MMQ

  • Peso neto

    0.425 KGM

  • Peso bruto

    0.425 KGM

  • EAN embalaje

    8421053142424
