Cubeta metálica para caja de suelo regulable de 6 elementos para instalación en suelo de pavimento Simon 500 Cima

REFERENCIA: 52052203-033
PVR: 103,84€/unidad
Precio antes de impuesto. Tarifa vigente Nº 101
EMBALAJE: 1 Ud
Variables de unidades de obras ---> [{TEXTO=Unidad de obra Simon 500 Cima, URL=https://www.acae.es/BD/-1X100/EM/EM20/SIMON/CONN____SIM/CI500___SIM/simon-500-cima.html}]-true-true

INFORMACIÓN BÁSICA

Serie:  Simon 500 Cima
Versión:  6 elementos
Número de módulos:  6 módulos
Acabado:  Aluminio
Disponible en:  6, 8 y 12 elementos
Ampliable:  No
Disponibilidad de KIT:  No
Contenido del embalaje:  Cubeta, tapa protectora, tornillería de fijación al suelo y manual de instalación
Observaciones:  Para completar la instalación del producto, debe combinarse con una caja de suelo de suelo para pavimento de 6 elementos en acabado gris (ref.52050003-035) o en acabado grafito (ref.52050003-038).

INFORMACIÓN TÉCNICA

Dimensiones:  363 x 363 mm
Profundidad:  75 mm
Rango profundidad de regulación:  Entre 75 y 90 mm
Número de entradas de canal:  4
Dimensiones entrada de canal:  De 100 x 30 hasta 270 x 40 mm
Tornillos necesarios para fijación en forjado:  Mínimo 2 (1 por lado, en diagonal). Se recomienda sujetar la cubeta con 4 tornillos para una total fijación
Grado IP:  4X
Grado IK:  8
RAL:  No tiene
Material de fabricación:  Componentes metálicos con accesos para entrada de canal fabricados en material termoplástico autoextinguible y libre de halógenos que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos.
Tipo de Producto:  Estándar
Mercado disponible:  CE

NORMATIVA

Normativa:  Directive 2014/35/UE LVD + EN 60670-23:2008

INSTALACIÓN Y MANTENIMIENTO

Tipo de instalación:  Especialmente diseñada para ser instalada en suelos de pavimento
Tipo de fijación:  Mediante tornillería suministrada
Sentido de instalación:  Horizontal y vertical
Cota de hueco:  363 x 363 mm
Cota de hueco del revestimiento:  168 x 206 mm
Intervalo de temperatura durante la instalación:  -5 a +60º C
Temperatura máxima durante la construcción de la obra:  +90º C

DATOS LOGÍSTICOS

Disponible en caja expositora:  Sí
Cantidad de embalaje:  1
Unidad medida de la caja:  MM
Alto:  375.000
Ancho:  80.000
Profundo:  370.000
Volumen de la caja:  0.111
Unidad medida volumen de la caja:  HL
Peso neto de la caja:  5.450
Peso bruto de la caja:  0.000
Unidad peso de la caja:  KGM
Código EAN:  8421053101766
Disponible en caja múltiple:  No
Disponible en palet:  No

GALERÍA

52052203-033-cubeta-metalica-caja-suelo-regulable-6-elementos-instalacion-suelo-pavimento-simon-500-cima-frontal_10.jpg

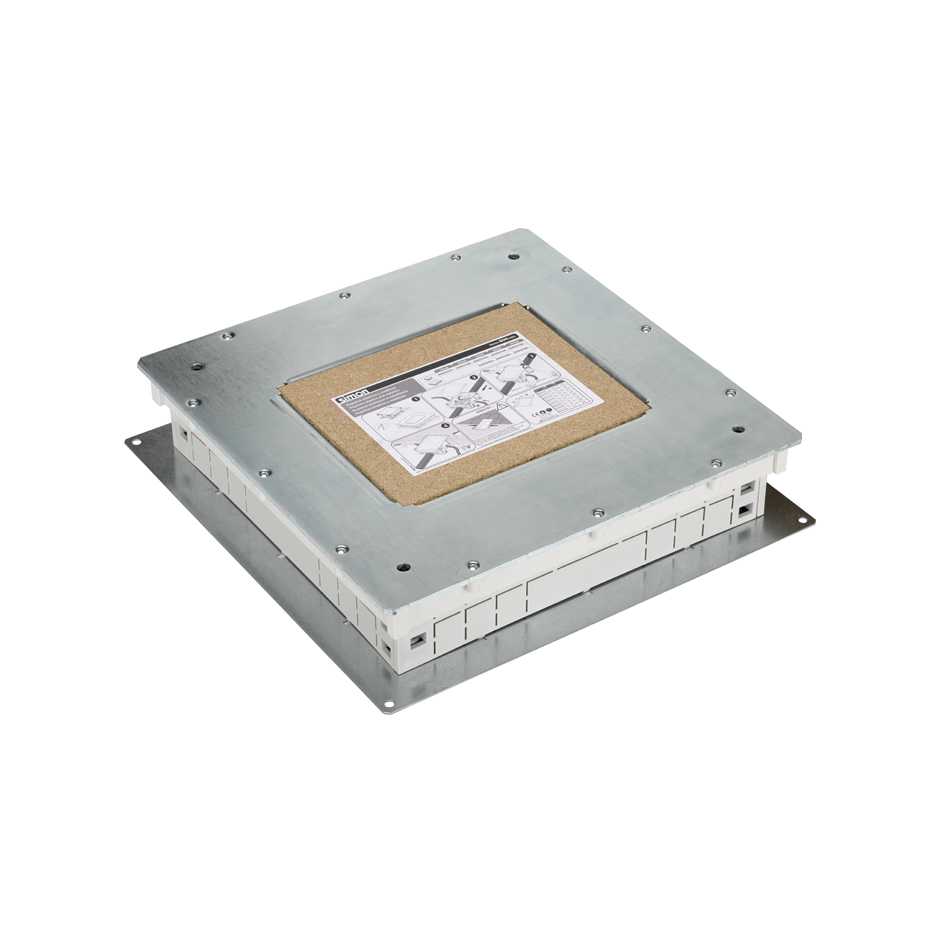

Vista frontal cubeta metálica para caja de suelo regulable de 6 elementos Simon 500 Cima

solucion-cubeta-metalica-con-caja-suelo-regulable-6-elementos-gris-simon-500-cima_7.jpg

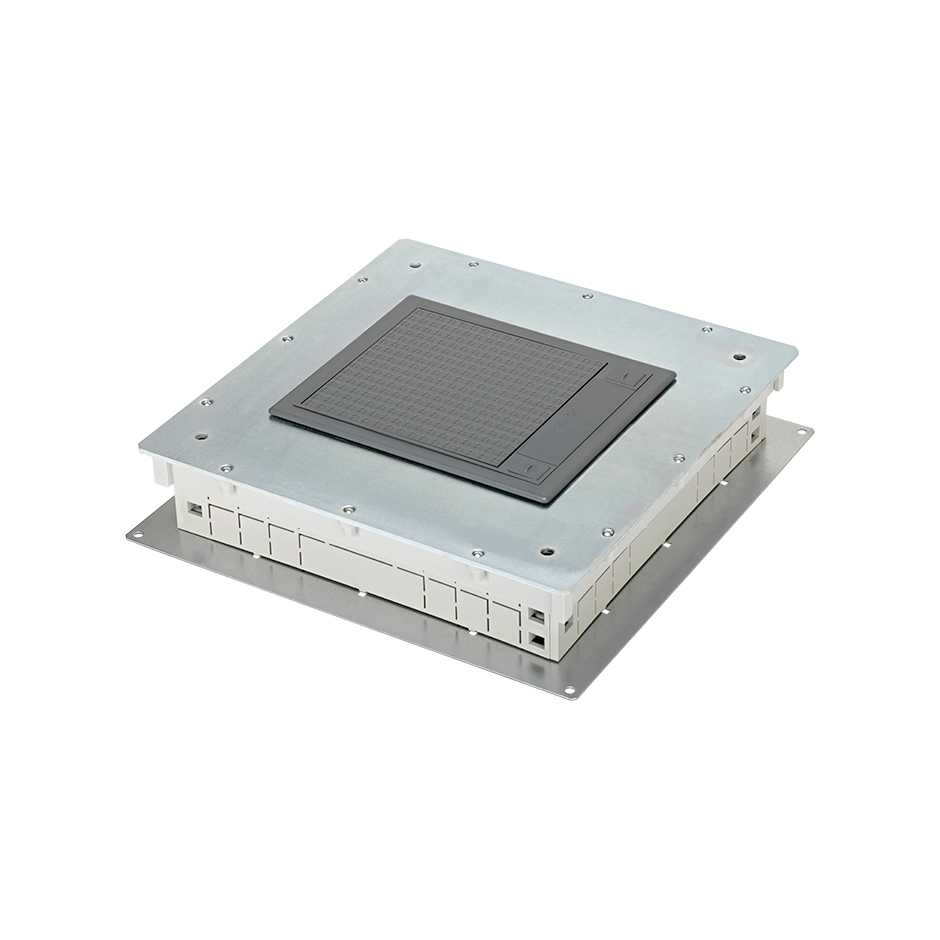

Esta imagen representa la solución combinada de diferentes referencias

52052203-033-cubeta-metalica-caja-suelo-regulable-6-elementos-instalacion-suelo-pavimento-simon-500-cima-frontal_10.jpg
solucion-cubeta-metalica-con-caja-suelo-regulable-6-elementos-gris-simon-500-cima_7.jpg

MANUAL DE INSTALACIÓN

manual
Hoja de instrucciones cubeta metálica para caja de suelo regulable de 6 elementos para instalación en suelo de pavimento Simon 500 Cima DESCARGAR

PLANO Y COTAS

manual
Plano cubeta metálica para caja de suelo regulable de 6 elementos para instalación en suelo de pavimento Simon 500 Cima DESCARGAR
manual
Plano tapa embellecedora de enrasamiento para caja de suelo cuadrada para profundidad reducida de 4 elementos gris Simon 500 Cima DESCARGAR

SOLUCIÓN DESGLOSADA

solucion-bases-dobles-placas-voz-datos-1rjs-suelo-pavimento-en-cubeta-metalica-gris-simon-500-cima_4.jpg

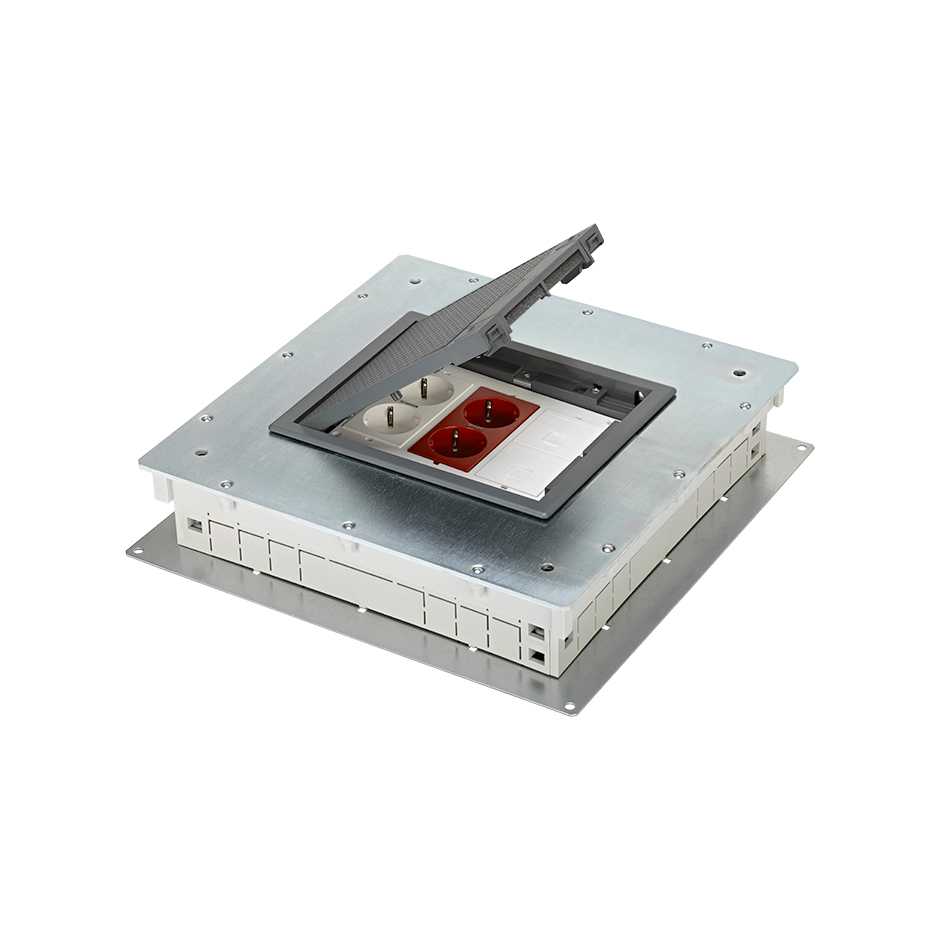

Combinación de caja de suelo regulable para pavimento de 6 elementos con bases dobles de enchufe schuko, placas de voz y datos y tapa embellecedora de enrasamiento en cubeta metálica para pavimento Simon 500 Cima gris PVR: 208.42 €
52052203-033-cubeta-metalica-caja-suelo-regulable-6-elementos-instalacion-suelo-pavimento-simon-500-cima-frontal_9.jpg
REFERENCIA: 52052203-033 PVR: 103.84 €/unidad Cubeta metálica para caja de suelo regulable de 6 elementos para instalación en suelo de pavimento Simon 500 Cima
50000085-030-placa-voz-datos-plana-con-guardapolvo-1-elemento-para-1-conector-rj45-simon-amp-netconnect-beldencdt-brand-rex-ersys-general-cable-adc-krone-molex-ortronics-panduit-rit-y-systimax-blanco-simon-500-cima-frontal_25.jpg
REFERENCIA: 50000085-030 PVR: 4.82 €/unidad Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes blanco Simon 500 Cima
52053103-035-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-6-elementos-gris-simon-500-cima-frontal_5.jpg
REFERENCIA: 52053103-035 PVR: 7.92 €/unidad Tapa embellecedora de enrasamiento para caja de suelo regulable o tapa de registro 6 elementos gris Simon 500 Cima
50010432-030-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-blanco-simon-500-cima-frontal.jpg
REFERENCIA: 50010432-030 PVR: 16.64 €/unidad Base de enchufe schuko doble 16 A 250V~ con dispositivo de seguridad, led y embornamiento 1Click® blanco Simon 500 Cima
50010432-037-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-rojo-simon-500-cima-frontal.jpg
REFERENCIA: 50010432-037 PVR: 16.64 €/unidad Base de enchufe schuko doble 16 A 250V~ con dispositivo de seguridad, led y embornamiento 1Click® rojo Simon 500 Cima
52050003-035-caja-suelo-regulable-6-elementos-instalacion-suelo-pavimento-gris-simon-500-cima-frontal_5.jpg
REFERENCIA: 52050003-035 PVR: 58.56 €/unidad Caja de suelo regulable para 6 elementos en instalación de suelo de pavimento gris Simon 500 Cima
solucion-bases-dobles-placas-voz-datos-1rjs-suelo-pavimento-en-cubeta-metalica-grafito-simon-500-cima_4.jpg
Combinación de caja de suelo regulable para pavimento de 6 elementos con bases dobles de enchufe schuko, placas de voz y datos y tapa embellecedora de enrasamiento en cubeta metálica para pavimento Simon 500 Cima grafito PVR: 208.42 €
52052203-033-cubeta-metalica-caja-suelo-regulable-6-elementos-instalacion-suelo-pavimento-simon-500-cima-frontal_9.jpg
REFERENCIA: 52052203-033 PVR: 103.84 €/unidad Cubeta metálica para caja de suelo regulable de 6 elementos para instalación en suelo de pavimento Simon 500 Cima
50000085-030-placa-voz-datos-plana-con-guardapolvo-1-elemento-para-1-conector-rj45-simon-amp-netconnect-beldencdt-brand-rex-ersys-general-cable-adc-krone-molex-ortronics-panduit-rit-y-systimax-blanco-simon-500-cima-frontal_25.jpg
REFERENCIA: 50000085-030 PVR: 4.82 €/unidad Placa de voz y datos plana con guardapolvo 1 elemento para 1 RJ45 compatibilidad otros fabricantes blanco Simon 500 Cima
52053103-038-tapa-embellecedora-enrasamiento-caja-suelo-regulable-tapa-registro-instalacion-suelo-pavimento-suelo-tecnico-6-elementos-grafito-simon-500-cima-frontal_5.jpg
REFERENCIA: 52053103-038 PVR: 7.92 €/unidad Tapa embellecedora de enrasamiento para caja de suelo regulable o tapa de registro 6 elementos grafito Simon 500 Cima
50010432-030-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-blanco-simon-500-cima-frontal.jpg
REFERENCIA: 50010432-030 PVR: 16.64 €/unidad Base de enchufe schuko doble 16 A 250V~ con dispositivo de seguridad, led y embornamiento 1Click® blanco Simon 500 Cima
50010432-037-base-doble-schuko-16-250v-dispositivo-seguridad-led-indicador-embornamiento-corte-1-click-rojo-simon-500-cima-frontal.jpg
REFERENCIA: 50010432-037 PVR: 16.64 €/unidad Base de enchufe schuko doble 16 A 250V~ con dispositivo de seguridad, led y embornamiento 1Click® rojo Simon 500 Cima
52050003-038-caja-suelo-regulable-6-elementos-instalacion-suelo-pavimento-grafito-simon-500-cima-frontal_5.jpg
REFERENCIA: 52050003-038 PVR: 58.56 €/unidad Caja de suelo regulable para 6 elementos en instalación de suelo de pavimento grafito Simon 500 Cima
