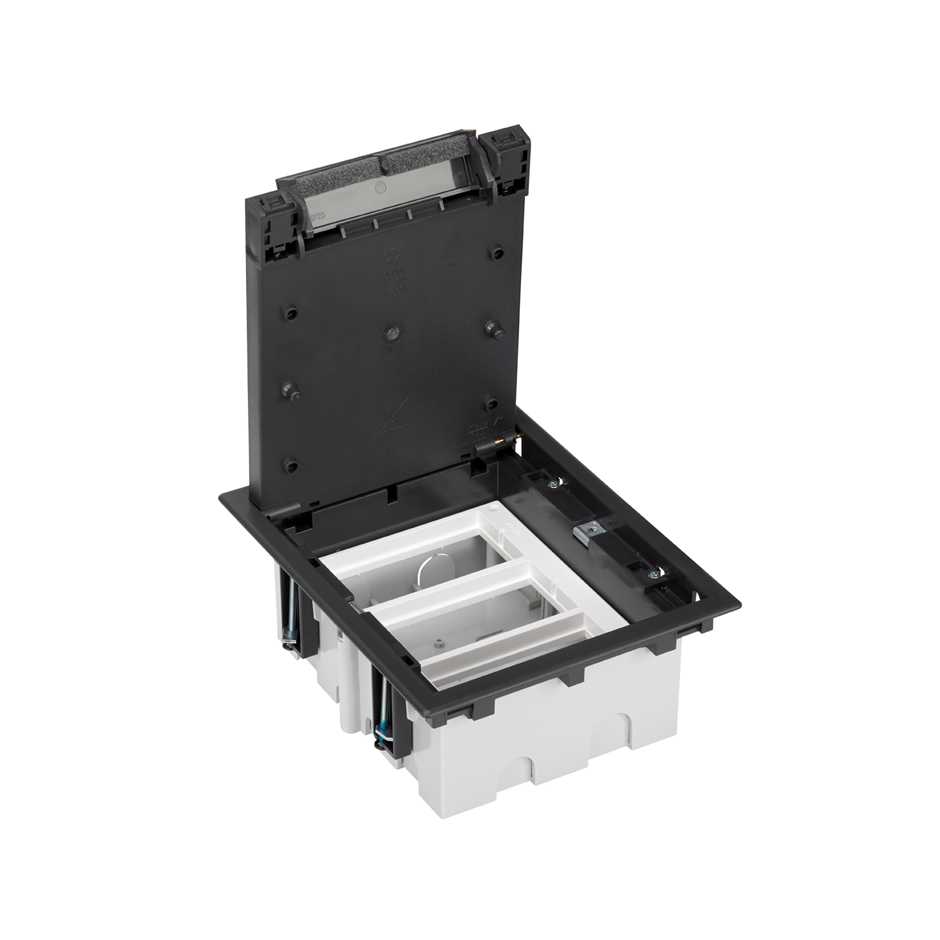

Caja de suelo regulable para 6 elementos en instalación de suelo técnico grafito Simon 500 Cima
Simon 500 Cima
Dentro de la categoría de empotrados para suelo técnico, encontramos esta caja de suelo regulable para 6 elementos de color grafito. El producto tiene unas medidas de 226 x 187 x 92 mm y ha sido fabricado en total cumplimiento con la normativa. Consta de elementos metálicos con aislamiento en termoplástico libre de halógenos, el cual es autoextinguible. Esto significa que asegura la no propagación de las llamas en caso de incendio, así como la baja toxicidad si hay humo.
Tras su instalación, es posible combinar esta caja de suelo con una tapa embellecedora de enrasamiento, si ha optado por no instalar el mismo revestimiento del suelo.
El mecanismo corresponde a la serie Simon 500 Cima, una colección que propone un sistema de conectividad revolucionario y, además, una fórmula de instalación mucho más rápida y efectiva. Para el mantenimiento de la pieza, puede emplear una gamuza seca y de textura suave.
-
Compatibilidad
Mecanismos Simon 500 CIMA y Simon 27 Play/Simon K45 (mediante adaptador específico)
-
Observaciones
Una vez configurado e instalado el producto, opcionalmente puede combinarse con la tapa embellecedora de enrasamiento (ref.52053103-038) en caso de no instalar el mismo revestimiento del suelo.
-
Acabado
Grafito
-
Material
Plástico
-
Contenido del embalaje
Caja de suelo, tabique metálico, cable toma tierra, tornillería y manual de instalación
-
Mercado disponible
CE
-
Clasificación IK
8
-
Número de agujeros para abrazaderas
8
-
Número de agujeros pre-perforados Ø12_5 mm
4
-
Número de agujeros pre-perforados Ø20 mm
6
-
Número de agujeros pre-perforados Ø26 mm
2
-
RAL
7021
-
Disponible en
2, 4, 6, 8 y 12 elementos
-
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
-
Inmunidad electromagnética para cableado VDM
Asegurada mediante la instalación del tabique metálico en los alojamientos habilitados en la caja para tal fin.
-
Resistencia al calor (ºC)
+125ºC (según norma IEC 60695-10-2)
-
Resistencia del aislamiento (V-MΩ)
>5 M ? a 500 V
-
IP
IP4X
-
Temperatura máxima de trabajo (ºC)
+90º C
-
Carga máxima (kg)
1700kg
-
Número de entradas laterales
12
-
Protección contra polvo y pequeños objetos
Si, gracias a la inclusión de espuma protectora
-
Dimensión del hueco (mm)
170 x 210 mm
-
Rango de temperatura durante la instalación (ºC)
-5 a +60º C
-
Versión
6 elementos
-
Profundidad (mm)
92
-
Profundidad del rango de ajuste (mm)
92 mm - 120 mm
-
Dimensiones (mm)
226 x 187 x 92
-
Elevación del marco desde el nivel del suelo (mm)
3.2
-
Dimensiones de la cubierta abatible (mm)
199 x 160 x 15 mm
-
Espacio libre en caja interior con ajuste máximo (mm)
57
-
Espacio libre en caja interior con ajuste mínimo (mm)
29
-
Número de posiciones de apertura de la tapa
2
-
Personalización de las dimensiones de la tapa de empotrar (mm)
160 x 154 x 8 mm
-
Alcance de la garra (mm)
Entre 14 y 54 mm
-
Extinción (ºC)
+850ºC / 30 segundos (GWFI según norma IEC 60695-2-11)
-
Sentido de instalación
Horizontal,Vertical
-
Tipo de instalación
Especialmente diseñada para ser instalada en suelo técnico
-
Extracción de componentes
Únicamente con herramienta
-
Desmontaje del marco
Únicamente con herramienta
-
Tipo de fijación
Mediante fijación de garras sobre la loseta del suelo técnico (suministradas en la caja de suelo)
-
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
-
Normativa
Dir. 2014/35/UE LVDEN 60670-23:2008
-
Peso neto
1.337KGM
-
Peso bruto
1.337KGM
-
EAN producto
8421053092965
-
Embalaje
1
-
Alto embalaje
95MMT
-
Ancho embalaje
186MMT
-
Profundo embalaje
226MMT
-
Volumen embalaje
3993420MMQ
-
Peso neto
1.337KGM
-
Peso bruto
1.338KGM
-
EAN embalaje
8421053092965
