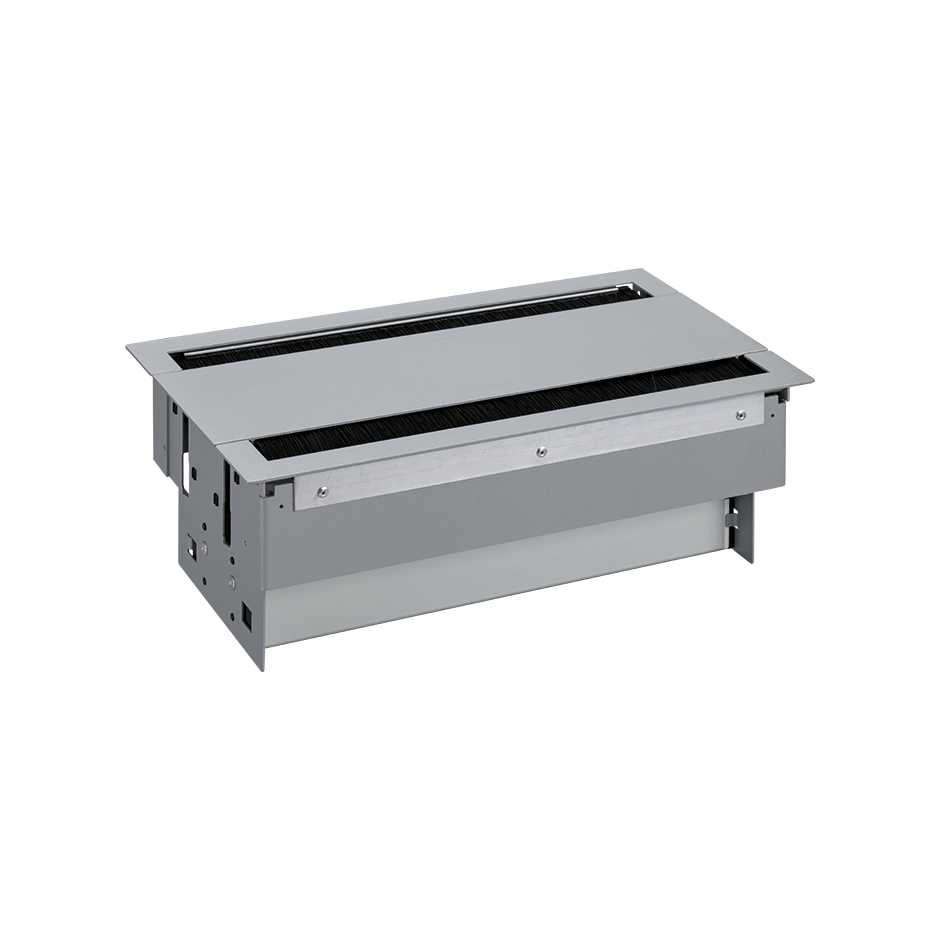

Vista oblicua kit dentro de la mesa Simon 400 (envolvente) aluminio

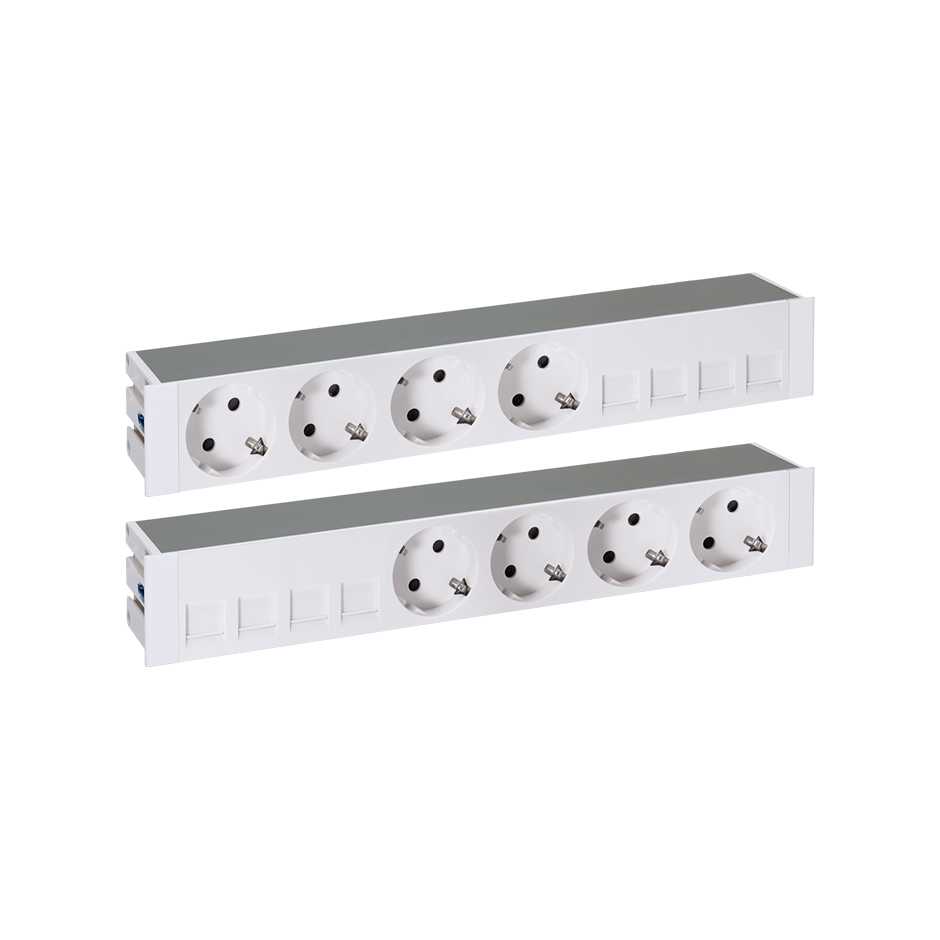

Vista oblicua kit dentro de la mesa Simon 400 funciones en blanco

Ref

46604040-133

Kit dentro de la mesa completo con tapa doble apertura cepillo, 8 bases de enchufe schuko y placa para 8 conectores RJ45 aluminio Simon 400

Precio/Unidad

474,09 €

Hasta fin de existencias

Embalaje

1 Unidad

Descargas disponibles

Ficha técnica

46604040-133.pdf

Manuales de instalación

991102.pdf [1MB]

¿Necesitas asesoramiento?

Caracteristicas destacadas

Serie

Simon 400

Series compatibles

Simon 400

Información de Producto

Soporte

Información de producto

Con tapa de doble apertura y cepillos para las salidas de cableado, ocho bases de enchufe schukos y placas para ocho conectores RJ45 en acabado aluminio, la serie Simon 400 presenta el Kit dentro de la mesa completo apto para empotrar en mobiliario con una intensidad de 16 A y voltaje de 250 V~. Cuenta con un conector figura Wieland® gst18i con tres polos macho aéreo con latiguillo de 22 cm. Este kit esté compuesto por envolvente de acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos, materiales que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos. Además, tiene una resistencia de aislamiento de >5 MO a 500 V y una rigidez dieléctrica sin perforación ni contorneo con 2000 V a 50 Hz durante un minuto.

Información básica

Compatibilidad

Combinable con la gama de Cableado Eléctrico de Simon.
Observaciones

Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 400XXXXX-03X).
Acabado

Aluminio
Material

Metal
Contenido del embalaje

Perfiles precableados, envolvente, garras de fijación, derivación en T de 3 polos con 1 entrada macho y 2 salidas hembra y manual de instalación.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble apertura

Información técnica

Mercado disponible

CE
Número de ventanas RJ45

8
RAL

9006
Fuerza dieléctrica

Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Formato

Schuko
Resistencia al calor (ºC)

+70°C (según norma IEC 60670)
Resistencia del aislamiento (V-MΩ)

>5 MΩ a 500 V
Intensidad (A)

16 A
IP

IP30
Temperatura máxima de trabajo (ºC)

+60°C
Número de enchufes

8 bases para circuito de corriente estandar
Protección contra polvo y pequeños objetos

Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo
Dimensión del hueco (mm)

318 x 175 mm (± 2mm)
Placas RJ45 a presión

Keystone® I, II y Systimax®
Tipo de encaje a presión

Keystone® I, II y Systimax®
Rango de temperatura durante la instalación (ºC)

-5 a +60° C
Tipo de conector de alimentación

Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
Versión

12 elementos
Voltaje (V~)

250 V~
Profundidad (mm)

127 mm
Dimensiones (mm)

338 x 185 x 127
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble apertura
Instalación de vídeo
Ver video

Instalación y mantenimiento

Número de posiciones de apertura de la tapa

2
Acceso al cableado

Con cepillo
Alcance de la garra (mm)

Entre 20 y 40 mm
Extinción (ºC)

+70 ºC (segundo norma IEC 60670)
Tipo de instalación

Apto para empotrar en mobiliario.
Orientación de la apertura

A 45° y 135°
Desmontaje del marco

Únicamente con herramienta
Posibilidades de fijación

Através de colocação de garras fornecidas ou de parafusos nos orifícios disponéveis
Fijación sin accesorios

Se suministra con todo el material necesario para su instalación.
Tipo de fijación

Mediante el apriete de mordazas existentes en el soporte de fijación.
Descripción Vídeo

Instalación Simon 400 dentro de la mesa con tapa doble apertura
Instalación de vídeo
Ver video
Mantenimiento

Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
