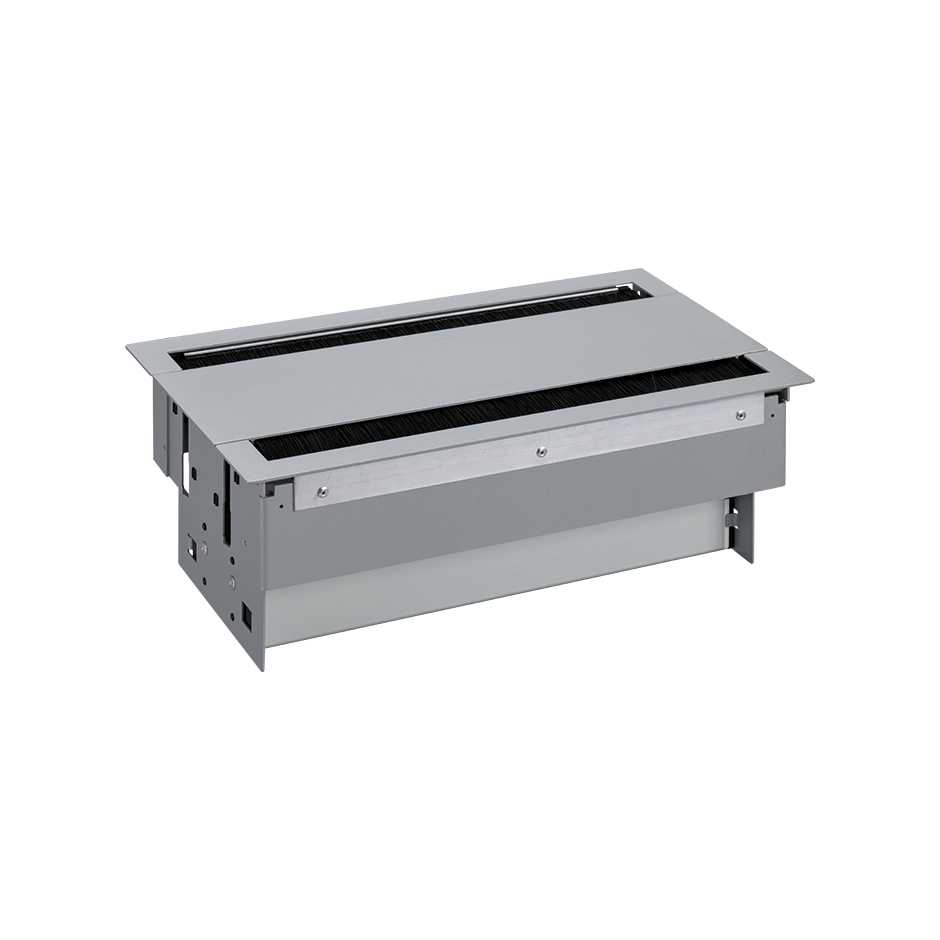

Kit dentro de la mesa completo con tapa doble apertura cepillo, 4 bases de enchufe schuko, 4 bases SAI y placa para 8 conectores RJ45 aluminio Simon 400
Simon 400
Con tapa de doble apertura y cepillos para las salidas de cableado, cuatro bases de enchufe schukos, cuatro bases para SAI y placas para ocho conectores RJ45 en acabado aluminio, la serie Simon 400 presenta el Kit dentro de la mesa completo apto para empotrar en mobiliario con una intensidad de 16 A y voltaje de 250 V~. Cuenta con un conector figura Wieland® gst18i con tres polos macho aéreo con latiguillo de 22 cm. Este kit esté compuesto por envolvente de acero pintado, perfil de aluminio anodizado, tapas y sujeciones en termoplástico autoextinguible y libre de halógenos, materiales que garantizan la no propagación de llama en caso de incendio y la baja toxicidad en caso de emisión de humos. Además, tiene una resistencia de aislamiento de >5 MO a 500 V y una rigidez dieléctrica sin perforación ni contorneo con 2000 V a 50 Hz durante un minuto.
-
Compatibilidad
Combinable con la gama de Cableado Eléctrico de Simon.
-
Observaciones
Para completar la instalación del producto debe combinarse con las funciones de Simon 400 (refs. 400XXXXX-03X).
-
Acabado
Aluminio
-
Material
Metal
-
Contenido del embalaje
Perfiles precableados, envolvente, garras de fijación, derivación en T de 3 polos con 1 entrada macho y 2 salidas hembra y manual de instalación.
-
Descripción Vídeo
Instalación Simon 400 dentro de la mesa con tapa doble apertura
-
Mercado disponible
CE
-
Número de ventanas RJ45
8
-
Número de tomas de corriente SAI/UPS
4
-
RAL
9006
-
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
-
Formato
Schuko
-
Resistencia al calor (ºC)
+70°C (según norma IEC 60670)
-
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
-
Intensidad (A)
16 A
-
IP
IP30
-
Temperatura máxima de trabajo (ºC)
+60°C
-
Número de enchufes
4 bases para circuito de corriente estandar y 4 bases para circuito de corriente estabilizada (SAI)
-
Protección contra polvo y pequeños objetos
Si, gracias a la inclusión de la tapa protectora y la salida de cableado mediante cepillo
-
Dimensión del hueco (mm)
318 x 175 mm (± 2mm)
-
Placas RJ45 a presión
Keystone® I, II y Systimax®
-
Tipo de encaje a presión
Keystone® I, II y Systimax®
-
Rango de temperatura durante la instalación (ºC)
-5 a +60° C
-
Tipo de conector de alimentación
Conector figura Wieland® gst18i 3 polos macho aéreo con latiguillo de 22 cm
-
Versión
12 elementos
-
Voltaje (V~)
250 V~
-
Profundidad (mm)
127
-
Dimensiones (mm)
338 x 185 x 127
-
Descripción Vídeo
Instalación Simon 400 dentro de la mesa con tapa doble apertura
-
Número de posiciones de apertura de la tapa
2
-
Acceso al cableado
Con cepillo
-
Alcance de la garra (mm)
Entre 20 y 40 mm
-
Extinción (ºC)
+70 ºC (segundo norma IEC 60670)
-
Tipo de instalación
Apto para empotrar en mobiliario.
-
Orientación de la apertura
A 45° y 135°
-
Desmontaje del marco
Únicamente con herramienta
-
Posibilidades de fijación
Mediante garras suministradas o tornillos en los orificios disponibles
-
Fijación sin accesorios
Se suministra con todo el material necesario para su instalación.
-
Tipo de fijación
Mediante el apriete de mordazas existentes en el soporte de fijación.
-
Descripción Vídeo
Instalación Simon 400 dentro de la mesa con tapa doble apertura
-
Vídeo de instalación
Ver video -
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
-
Normativa
Directiva 2014/35/UE LVD;Directiva 2011/65/UE RoHS;EN IEC 63000:2018;EN 60670-1:2005;EN 60670-1:2005 A1:2013;IEC 60884-1 Ed 3.2;
-
Peso neto
3.4KGM
-
Peso bruto
3.4KGM
-
EAN producto
8421053208557
-
Embalaje
1
-
Alto embalaje
370MMT
-
Ancho embalaje
135MMT
-
Profundo embalaje
200MMT
-
Volumen embalaje
9990000MMQ
-
Peso neto
3.4KGM
-
Peso bruto
0KGM
-
EAN embalaje
8421053208557
