Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale

Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale

Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale

Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale

Ref
53550101-033

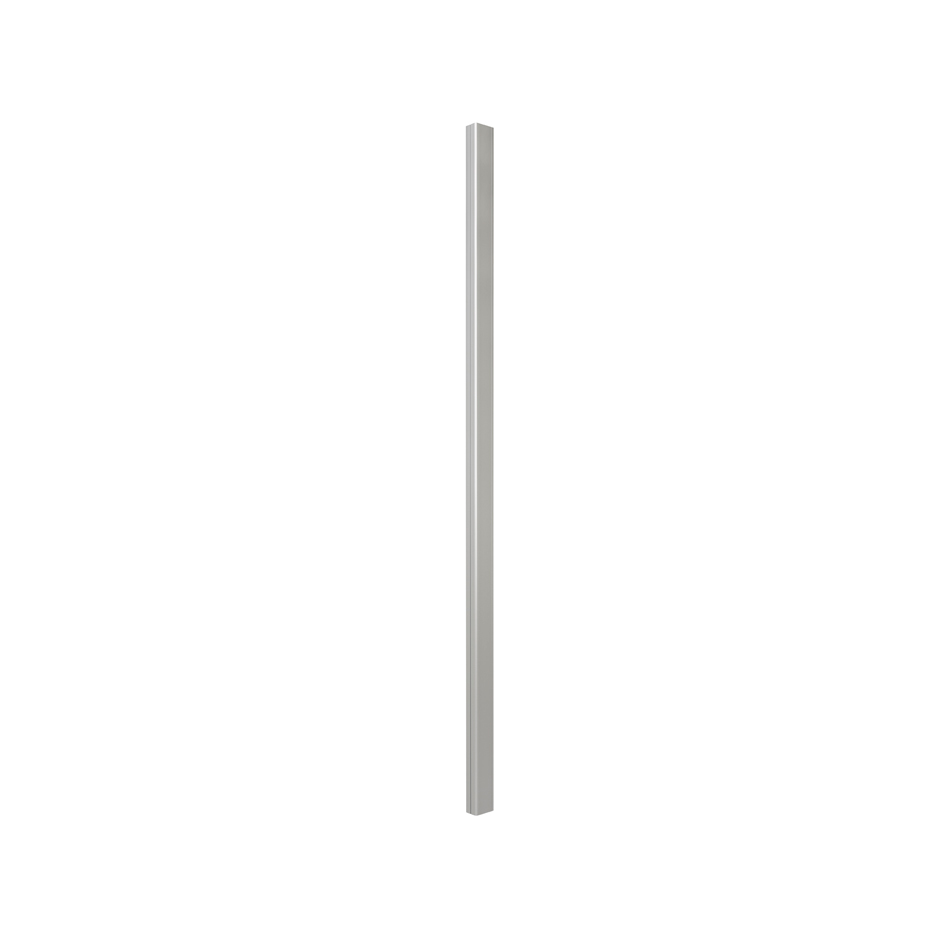

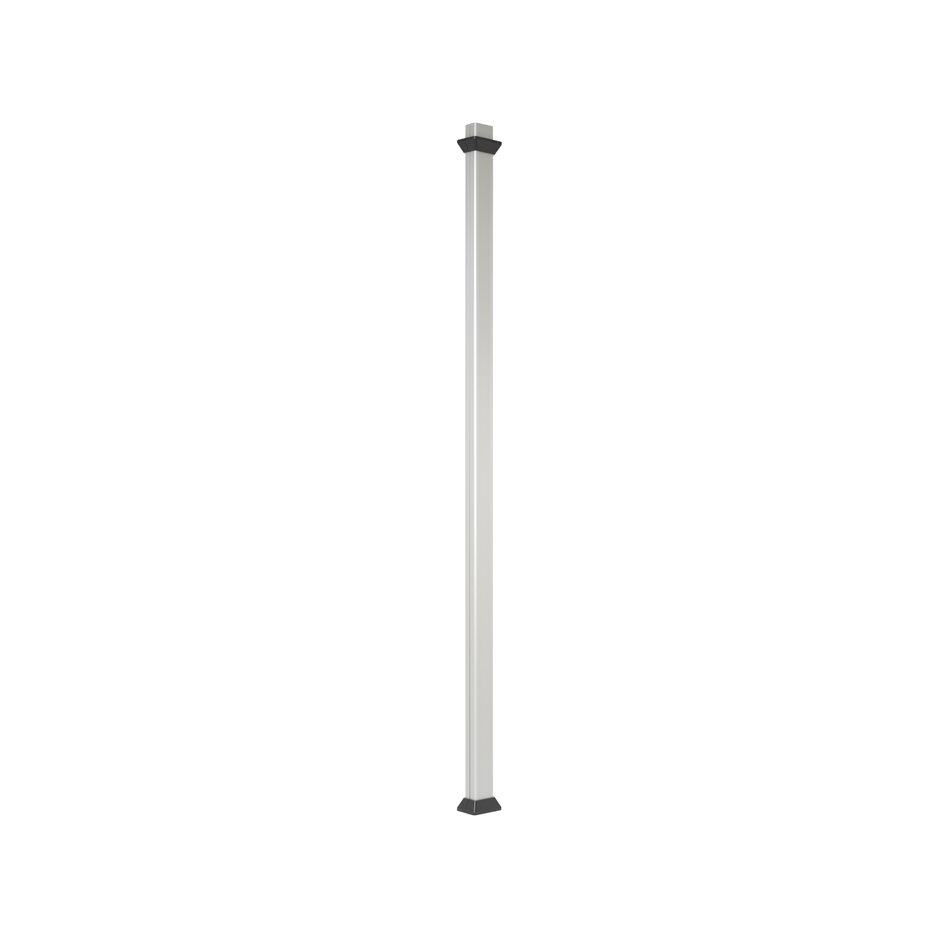

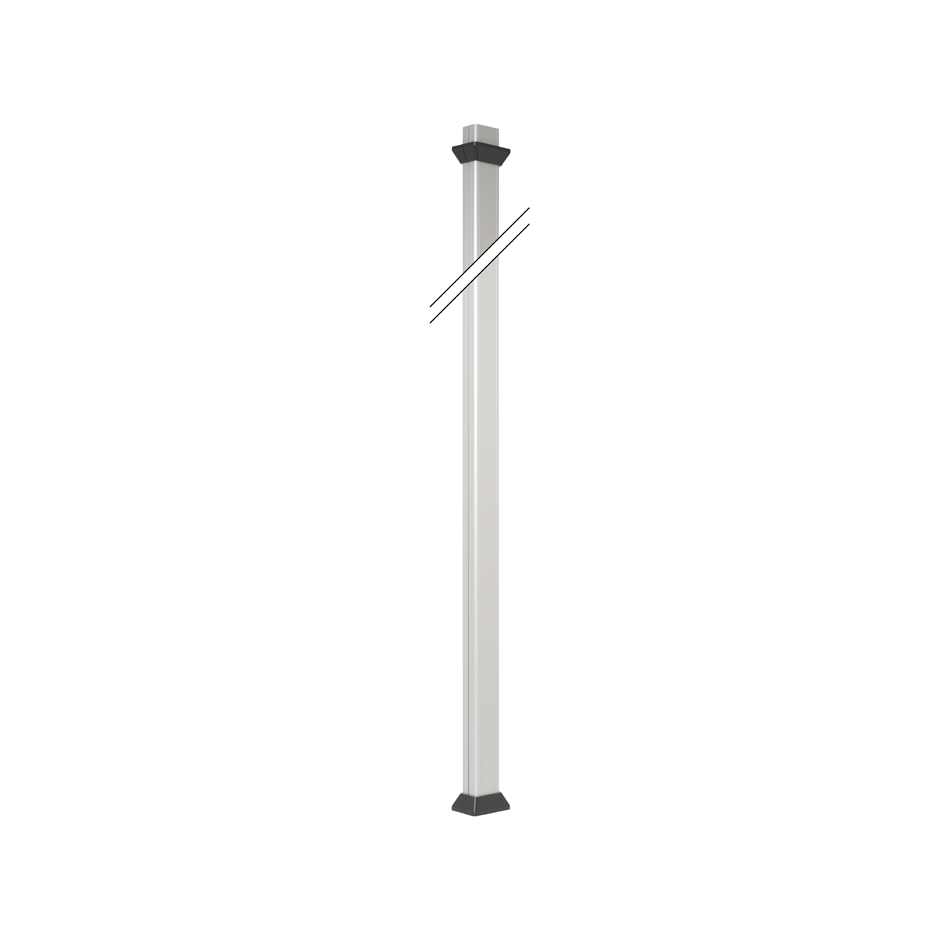

Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique
53550101-033-fr-datasheet.pdf
Manuels d’installation

  1. Hoja de instrucciones minicolumna Columna 500 CIMA_5.pdf [594KB]

Déclaration de conformité

  1. UES0122_4.pdf [359KB]

Plan

  1. Plano 53550101_2.pdf [321KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Cadre et support de cadre pour colonnes et mini colonnes graphite Simon 500 Cima vue frontale</p>
Ref
52550900-038
Cadre et support de cadre pour colonnes et mini colonnes graphite Simon 500 Cima
<p class=>Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima vue frontale</p>
Ref
50012088-038
Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000086-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima
<p class=>Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000089-038
Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000085-038
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima vue frontale</p>
Ref
50000075-038
Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima
<p class=>Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima</p>
Ref
50010432-037
Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima
<p class=>Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® graphite Simon 500 Cima</p>
Ref
50010432-038
Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000081-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Simon 500 Cima, Simon 27 Play / Simon K45 (avec adaptateur) et mécanismes universels Simon associés au boîtier universel spécialement conçu pour les colonnes

  • Remarques

    Le guide télescopique de fixation à la dalle de plafond mesure 1,5 mètre, ce qui permet d’augmenter la hauteur maximale de montage de la colonne à 4,5 mètres.

  • Finition

    Aluminium

  • Matériau

    Aluminium

  • Contenu de l’emballage

    Colonne, plinthe, couvercle inférieur et supérieur, rail télescopique, équerre de fixation au plafond, vis de pression, mousse adhésive antidérapante, broche de fixation, câble de connexion à la terre, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Disponible en

    1 et 2 faces

  • Prise de terre

    < 0.05 Ohms

  • Propriétés électriques

    Avec continuité électrique

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Secured using the metal divider rail.

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +120 ºC

  • Nombre de modules

    32

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse protectrice

  • Plage de réglage du guide télescopique (mm)

    Entre 0 et 1500 mm

  • Plage de température pendant l’installation (ºC)

    -25 à +120 ºC

  • Version

    1 face

  • Dimension de l’alimentation du câblage dans la plinthe (mm)

    70 x 32 mm

  • Profondeur (mm)

    72

  • Dimensions (mm)

    3000 x 110 x 72

  • Dimensions de la face avant (mm)

    76 x 3000 mm

  • Longueur maximale de la colonne (m)

    4500 mm (la colonne peut atteindre une longueur maximale de 6000 mm en la combinant avec un prolongateur de 1500 mm)

  • Dimensions du couvercle supérieur (mm)

    165 x 125 x 60 mm

  • Dimensions de la moulure (mm)

    165 x 125 x 60 mm

Installation et maintenance

  • Vis nécessaires pour la fixation au sol

    4

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Approprié pour l'installation dans n'importe quel type de sol, plancher technique ou revêtement de sol. La colonne est sécurisée en appliquant une pression sur la dalle de plafond à l'aide d'un guide télescopique.

  • Retrait des composants

    Avec outil seulement

  • Retrait du couvercle

    Avec outil seulement

  • Démontage des plaques

    Avec outil seulement

  • Type de fixation

    En insérant à la presse le guide télescopique dans la dalle de plafond (aucune vis n'est nécessaire pour la fixation)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 50085-2-4:2009

Informations logistique

  • Poids net

    9.4KGM

  • Poids brut

    9.4KGM

  • Produit EAN

    8421053094518

  • Quantité d’emballage

    1

  • Hauteur emballage

    88MMT

  • Largeur emballage

    119MMT

  • Profondeur emballage

    3040MMT

  • Volume emballage

    31.835DMQ

  • Poids net

    9.4KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053094518
