Ref
52550113-033

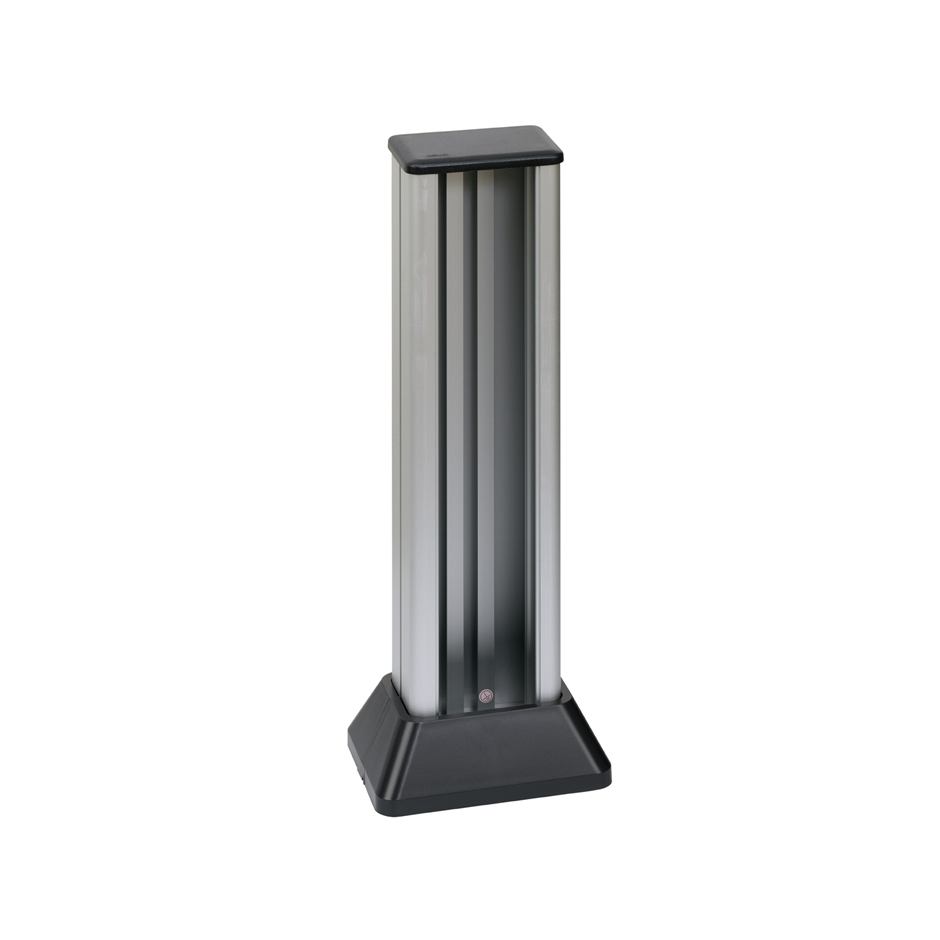

Mini colonne en aluminium avec 1 face pour 3 modules doubles aluminium Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Manuels d’installation
Déclaration de conformité
Schéma technique
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Information de base
  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (avec adaptateur)

  • Remarques

    La forme de la plinthe permet l'intégration de la mini colonne avec les goulottes de sol de 85 x 18 mm.

  • Finition

    Aluminium

  • Matériau

    Aluminium

  • Contenu de l’emballage

    Mini colonne, plinthe, couvercle inférieur et supérieur, mousse adhésive antidérapante, broche de fixation, câble de connexion à la terre, vis et manuel d'installation

Informations techniques
  • Marché disponible

    CE

  • Disponible en

    1 et 2 faces

  • Prise de terre

    < 0.05 Ohms

  • Propriétés électriques

    Avec continuité électrique

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Distance constante entre le câblage électrique et voix, données et multimédia, éliminant ainsi les interférences électromagnétiques et les éventuelles erreurs de transmission.

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +120 ºC

  • Nombre de modules

    6

  • Protection contre la poussière et les petits objets

    Oui, grâce à l'inclusion de mousse protectrice

  • Plage de température pendant l’installation (ºC)

    -25 à +120 ºC

  • Version

    1 face

  • Dimension de l’alimentation du câblage dans la plinthe (mm)

    70 x 32 mm

  • Profondeur (mm)

    72

  • Dimensions (mm)

    439 x 110 x 72

  • Dimensions du couvercle supérieur (mm)

    70 x 32 x 9 mm

  • Dimensions de la moulure (mm)

    165 x 125 x 60 mm

Installation et maintenance
  • Vis nécessaires pour la fixation au sol

    4

  • Sens d’installation

    Vertical

  • Type d’installation

    Convient pour l'installation dans n'importe quel type de sol, plancher technique ou revêtement de sol

  • Retrait des composants

    Avec outil seulement

  • Démontage des plaques

    Avec outil seulement

  • Type de fixation

    Utilisation des vis fournies

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation
  • Règlementation

    Directive 2014/35/UE LVD + EN 50085-2-4:2009

Informations logistique
  • Poids net

    1.485KGM

  • Poids brut

    1.485KGM

  • Produit EAN

    8421053094372

  • Quantité d’emballage

    1

  • Hauteur emballage

    85MMT

  • Largeur emballage

    128MMT

  • Profondeur emballage

    867MMT

  • Volume emballage

    15847200MMQ

  • Poids net

    1.485KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053094372
