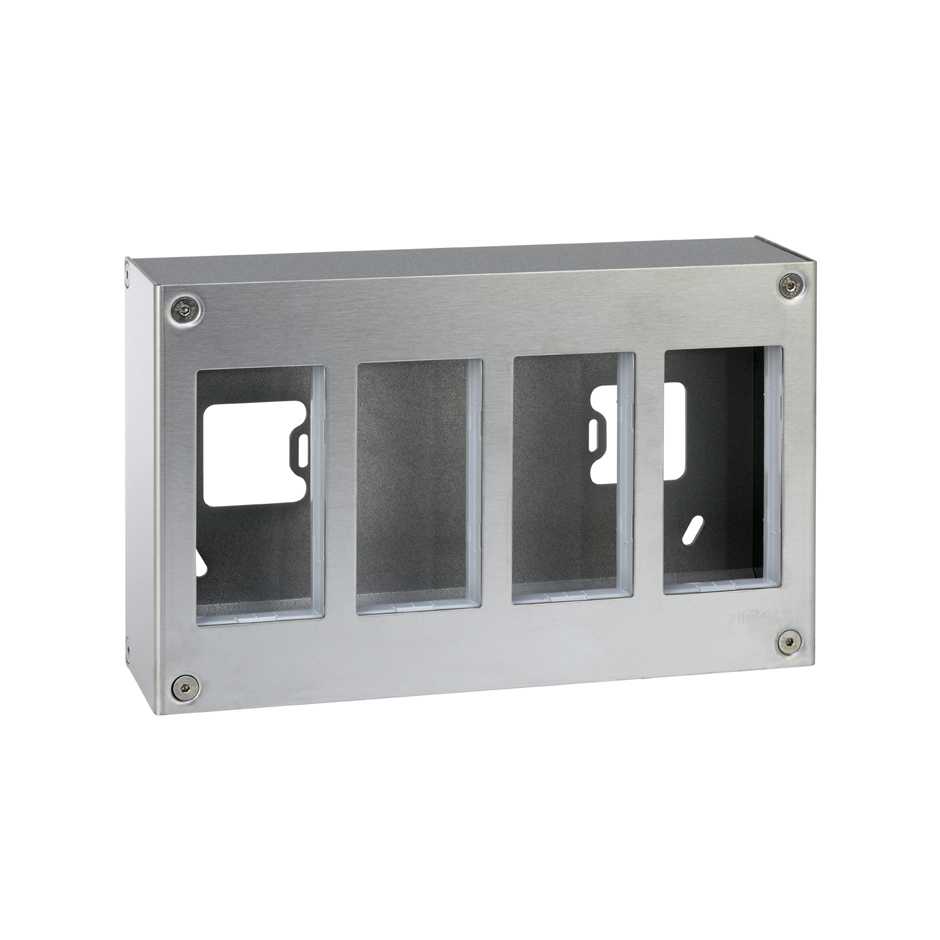

Boîte murale en métal pour 4 modules doubles en acier inoxydable Simon 500 Cima vue frontale

Boîte murale en métal pour 4 modules doubles en acier inoxydable Simon 500 Cima emballage

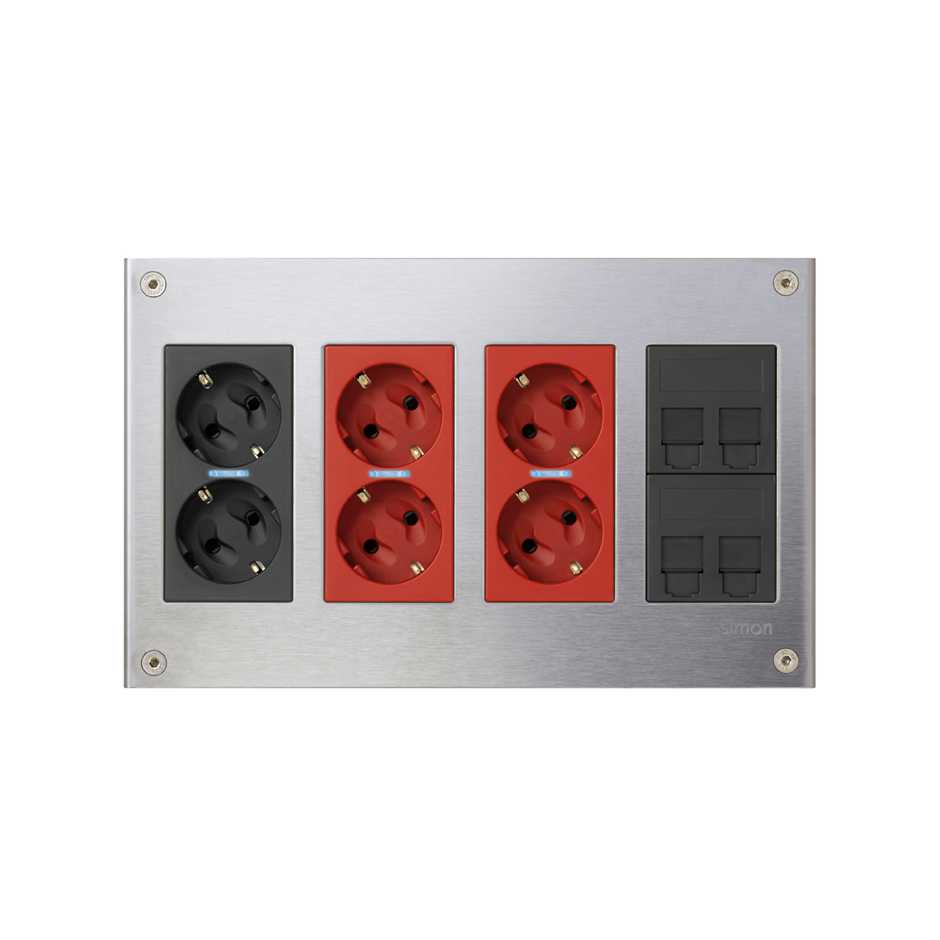

Boîte murale en métal pour 4 modules doubles en acier inoxydable Simon 500 Cima vue frontale

Boîte murale en métal pour 4 modules doubles en acier inoxydable Simon 500 Cima emballage

Ref
51000014-036

Boîte murale en métal pour 4 modules doubles en acier inoxydable Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
51000014-036-datasheet-fr.pdf
Manuels d’installation

  1. Hoja de instrucciones montaje Cajas Metálicas superficie 500 CIMA_5.pdf [1MB]

Déclaration de conformité

  1. UES0123_21.pdf [248KB]

Plan

  1. Plano 51000014_3.pdf [400KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima vue frontale</p>
Ref
50012088-038
Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000086-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 graphite Simon 500 Cima
<p class=>Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000089-038
Plaque voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima vue frontale</p>
Ref
50000085-038
Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants graphite Simon 500 Cima
<p class=>Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima vue frontale</p>
Ref
50000075-038
Disjoncteur magnétothermique bipolaire 16A avec plaque graphite Simon 500 Cima
<p class=>Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima</p>
Ref
50010432-037
Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima
<p class=>Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® graphite Simon 500 Cima</p>
Ref
50010432-038
Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® graphite Simon 500 Cima
<p class=>Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima vue frontale</p>
Ref
50000081-038
Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 graphite Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 en utilisant un adaptateur spécifique

  • Remarques

    Les supports de cadre comprennent des parties pouvant être reliées qui forment des blocs, permettant de séparer la partie électrique de la partie voix et données pour faciliter la maintenance.

  • Finition

    Acier Inoxydable

  • Matériau

    Acier inoxydable

  • Contenu de l’emballage

    Boîte de sol, cloison métallique, câble de connexion à la terre, broche de fixation, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    10

  • Nombre de trous pré-percés 43 x 43 mm

    2

  • Disponible en

    1, 2, 3, 4 et 6 modules doubles

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans le rail inséré dans le boîtier à cet effet.

  • IP

    IP40

  • Nombre de boîtiers de mise à la terre

    Rail dédié dans la structure de la boîte

  • Nombre de modules

    8

  • Nombre d’entrées latérales

    A la demande

  • Version

    4 modules doubles

  • Profondeur (mm)

    67

  • Dimensions (mm)

    271 x 168 x 67

Installation et maintenance

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour une installation murale en saillie

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    Utilisation des vis fournies

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informations logistique

  • Poids net

    1.85KGM

  • Poids brut

    1.85KGM

  • Produit EAN

    8421053099360

  • Quantité d’emballage

    1

  • Hauteur emballage

    67MMT

  • Largeur emballage

    168MMT

  • Profondeur emballage

    272MMT

  • Volume emballage

    3.062DMQ

  • Poids net

    1.85KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053099360
