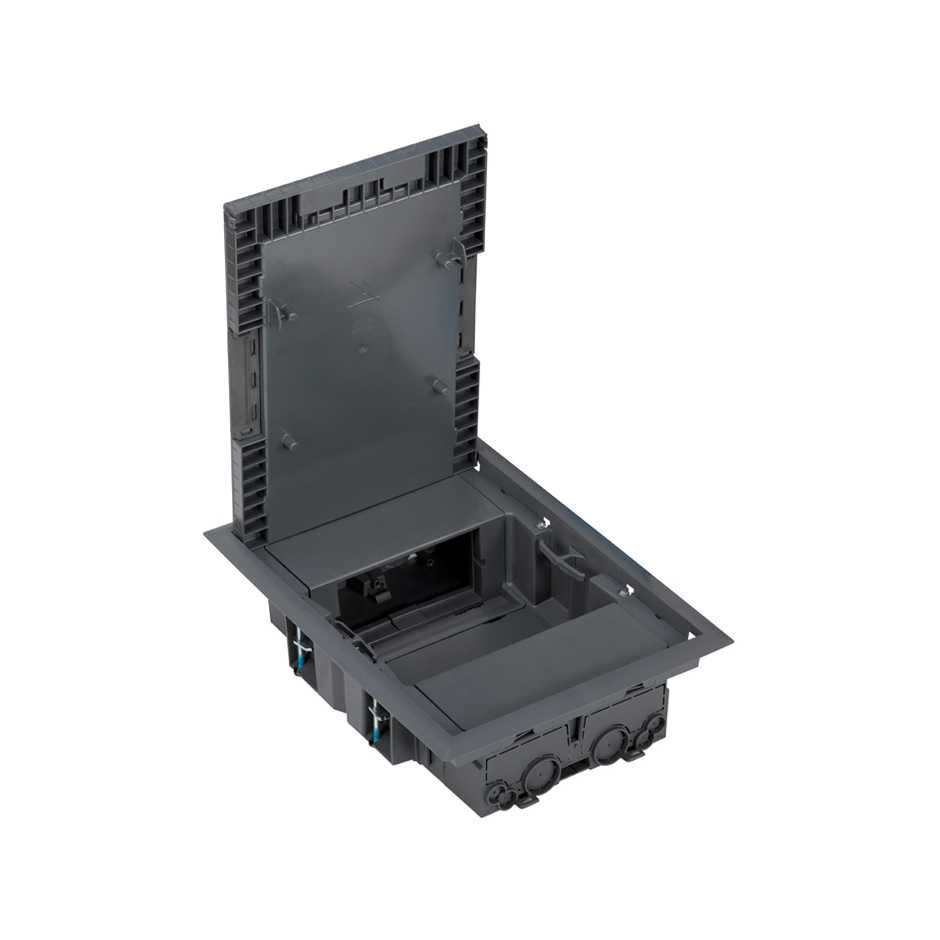

Boîte de sol carrée à faible profondeur 2 modules doubles pour un revêtemnt de sol ou un plancher technique grise Simon K45

Référence: KF200/1
PVR: Vérifier
Emballage: 1Ud
Variables de unidades de obras ---> -false-false

INFORMATION DE BASE

Version:  2 modules doubles
Nombre de modules:  2 dumi-éléments
Finition:  Gris
Disponible en:  4, 6 et 8 éléments
Upgradable:  Non
Disponibilité de KIT:  Non
Nombre de positions d’ouverture du couvercle:  2
Possibilité d’inclure des connecteurs de connexion rapide sur le côté de l’enveloppe:  Non
Protection contre l’entrée de poussières et de petits objets:  Oui, grâce à l'inclusion de sorties en fil de plastique ductile
Compatibilité:  Fonctions Simon K45
Contenu de l'emballage:  Boîte de sol et manuel d'installation
Remarques:  Pour compléter l’installation du produit sur revêtement de sol, il doit être associé au registre en plastique (réf. G201). Si vous n’installez pas la même finition de plancher, vous pouvez le combiner avec le couvercle à encastrer. (réf. 52053202-035)

INFORMATION TECHNIQUE

Dimensions:  252 x 180 mm
Profondeur:  65 mm
Charge maximale:  400 kg
Plage de profondeur de réglage:  51 à 89.5 mm (en utilisant un registre pour revêtement de sol ref. G201)
Plage de performance des griffes:  Entre 11 et 48 mm
Élévation du cadre par rapport au sol:  3.2 mm
Dimensions couvercle rabattable:  240 x 170 x 10 mm
Dimensions personnalisation couvercle de recouvrement:  210 x 130 x 5.5 mm
Résistance à la chaleur:  +125ºC ( selon la régle IEC 60695-10-2)
Extinguible:  +850ºC / 30 secondes (GWFI selon la règle IEC 60695-2-11)
Résistance d'isolement:  >5 MOhm à 500 V
Résistance diélectrique:  Sans perforation ni contournament à 2000 V à 50H pendant 1 minute
Nombre d’entrées latérales:  4
Nombre de pré-matrices Ø 10 mm:  4
Nombre de pré-matrices 55 x 20 mm:  4
Nombre de trous porte-brides:  4
Indice de protection:  4X
Indice de résistance:  8
RAL:  7011
Matière première:  Composants métalliques à isolation thermoplastique autoextinguible et sans halogène; garantit la non propagation de la flamme en cas d'incendie et la faible toxicité en cas de fumée
Type de produit:  Standard
Disponible sur le marché:  CE

RÈGLEMENTS

Conforme à la norme:  Directive 2014/35/UE LVD + EN 60670-23:2008

INSTALLATION ET ENTRETIEN

Type d'installation:  Sa conception pour les sols peu profonds lui permet d'être installé sur tout type de revêtemùent de sol ou plancher technoique et en combinant ce dernier type d'installation avec le bac réf. G201
Fixation:  En fixant les griffes au registre de revêtement de sol ou plancher technique (fournie avec la boîte de sol)
Sens d'installation:  Horizontal et vertical, en fonction de l'installation du registre de sol ou du trou pratiqué dans la dalle de plancher technique
À installer dans un bac:  Plastique
Retrait du cadre:  Seulement avec outils
Extraction de composants:  Seulement avec outils
Creux:  250 x 178 mm
Cotte de trou de la cuve:  272 x 343 mm
Plage de température lors de l'installation:  -5 à 60º C
Température maximale pendant les travaux de construction:  +90º C
Entretien:  Nettoyez avec un chiffon doux et sec. N'utilisez pas de mouchoirs en papier et / ou de nettoyants abrasifs contenant du chlore.

GALERIE

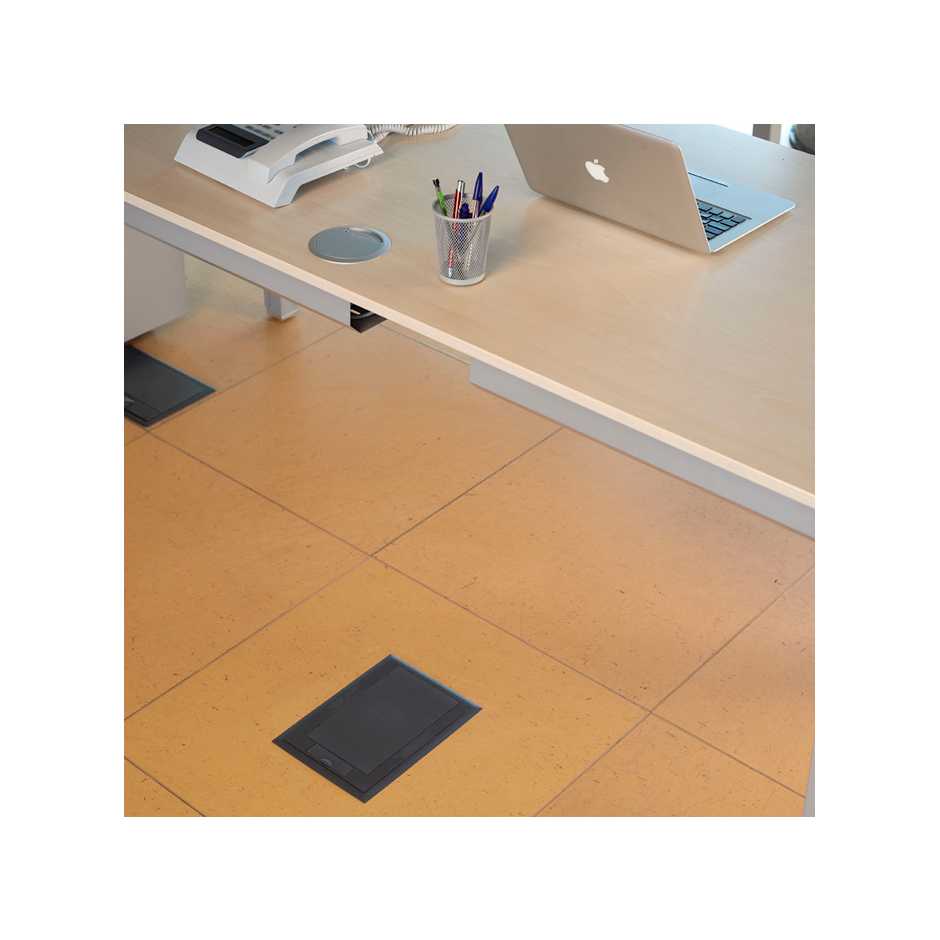

Boîte de sol à faible profondeur de 4 éléments gris pour application au bureau

kf200-1-caja-suelo-profundidad-reducida-cuadrada-4-elementos-instalacion-suelo-pavimento-suelo-tecnico-gris-simon-k45-frontal_17.jpg

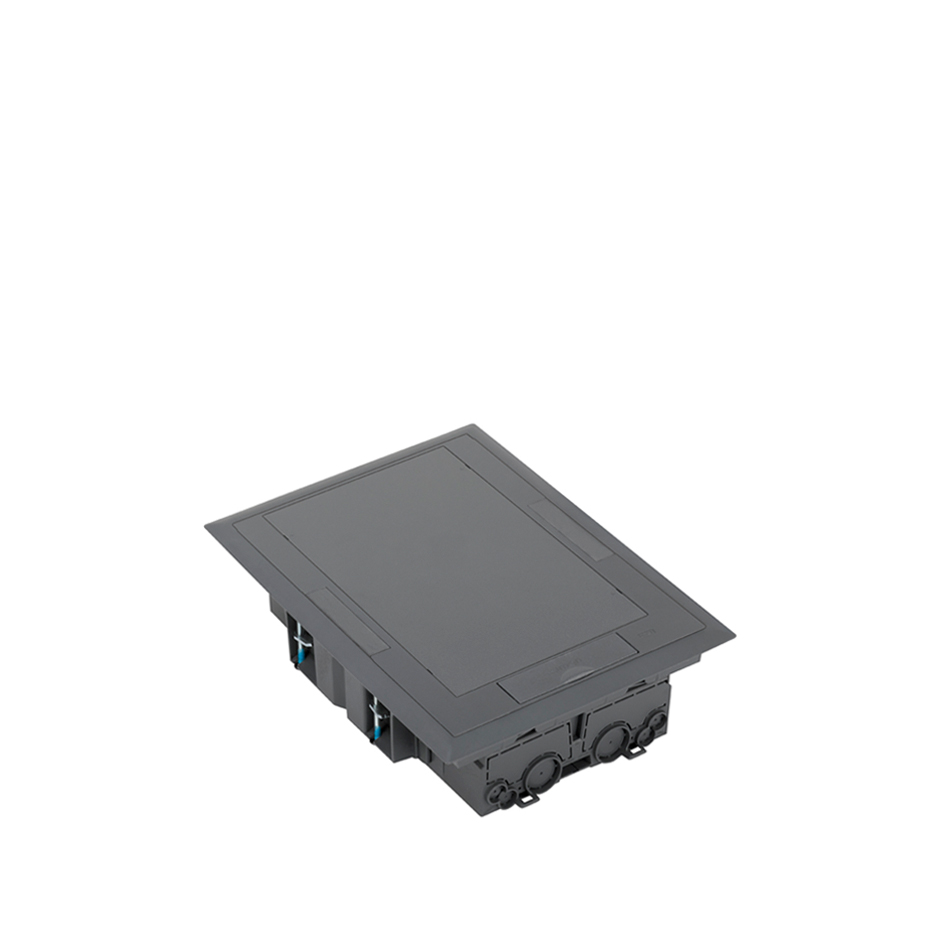

Boîte de sol carrée à faible profondeur pour 4 éléments Simon K45 gris vue de face

kf200-1-caja-suelo-profundidad-reducida-cuadrada-4-elementos-instalacion-suelo-pavimento-suelo-tecnico-gris-simon-k45-solucion_17.jpg

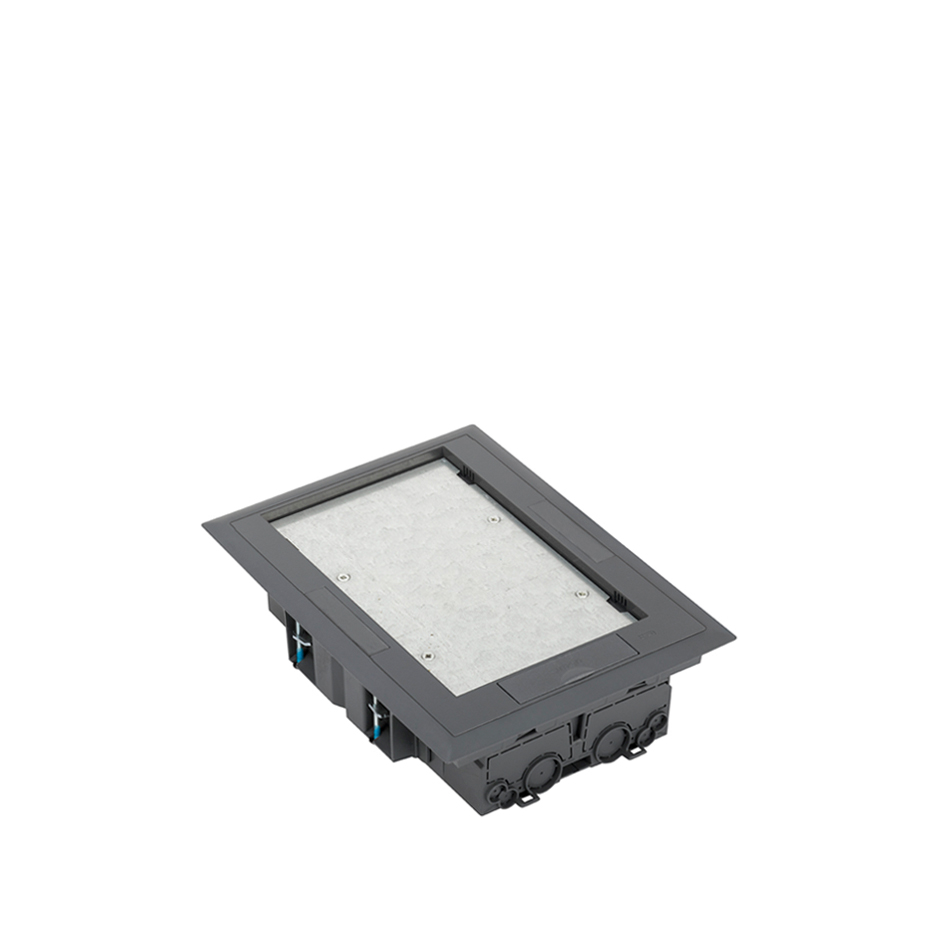

Boîte de sol carrée à faible profondeur pour 4 éléments avec plaque Simon K45 gris vue de face
