Colonne en aluminium à 2 faces et 3 mètres de long blanche Simon 500 Cima vue frontale

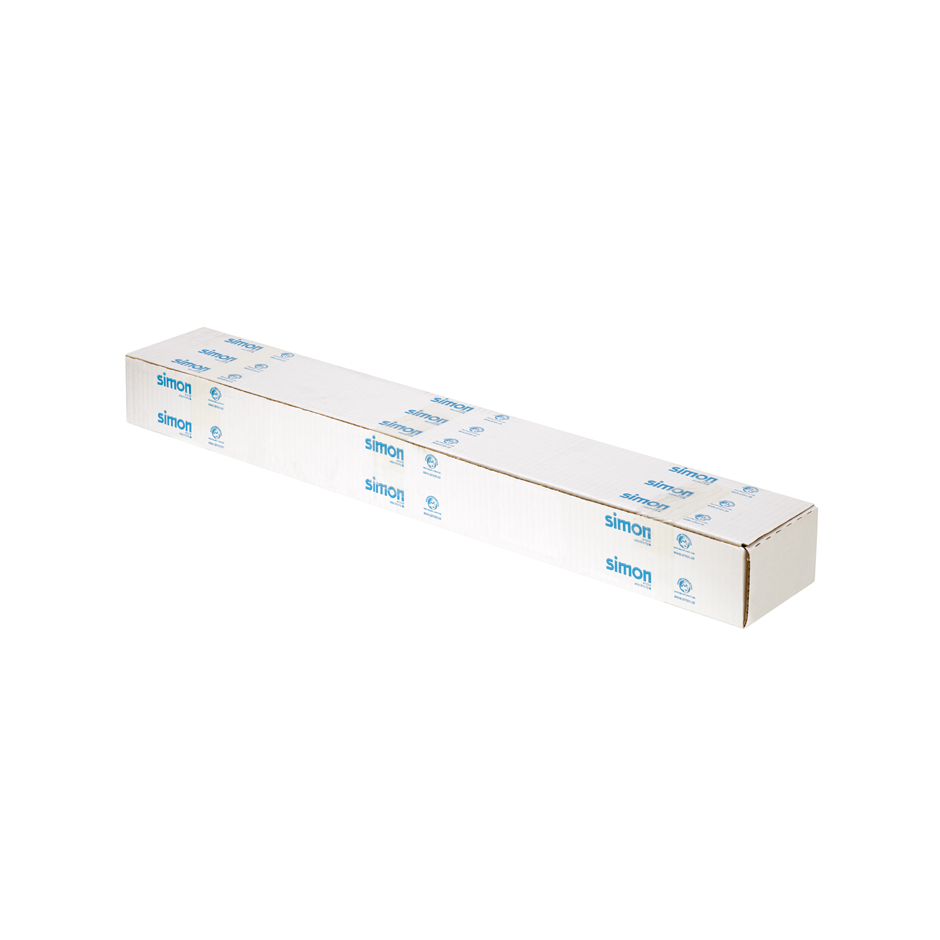

Colonne en aluminium à 2 faces et 3 mètres de long blanche Simon 500 Cima emballage

Ref

53550201-030

Colonne en aluminium à 2 faces et 3 mètres de long blanche Simon 500 Cima

Prix unitaire

733,80 €

Quantité d’emballage

1 Unité

Téléchargements disponibles

Ficha técnica

53550201-030-datasheet-fr.pdf

Manuels d’installation

Hoja de instrucciones minicolumna Columna 500 CIMA_5.pdf [594KB]

Déclaration de conformité

UES0122_4.pdf [359KB]

Schéma technique

Plano 53550201_2.pdf [231KB]

Besoin d’un conseil ?

Principales caractéristiques

Séries

Simon 500 Cima

Séries compatibles

Simon 500 Cima

Ref

52550900-030

Cadre et support de cadre pour colonnes et mini colonnes blanche Simon 500 Cima

Plaque d'adaptation individuelle pour solutions Simon k45 blanche Simon 500 Cima vue frontale

Ref

50012088-030

Plaque d'adaptation individuelle pour solutions Simon k45 blanche Simon 500 Cima

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima vue frontale

Ref

50000086-030

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima vue frontale

Ref

50000081-030

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima

Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale

Ref

50000089-030

Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima

Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale

Ref

50000085-030

Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima

Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima vue frontale

Ref

50000075-030

Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima

Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima

Ref

50010432-037

Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima

Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® blanc Simon 500 Cima

Ref

50010432-030

Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® blanc Simon 500 Cima

Información de Producto

Soporte

Information de base

Compatibilité

Simon 500 Cima, Simon 27 Play / Simon K45 (avec adaptateur) et mécanismes universels Simon associés au boîtier universel spécialement conçu pour les colonnes
Remarques

Le guide télescopique de fixation à la dalle de plafond mesure 1,5 mètre, ce qui permet d’augmenter la hauteur maximale de montage de la colonne à 4,5 mètres.
Finition

Blanc
Matériau

Aluminium
Contenu de l’emballage

Colonne, plinthe, couvercle inférieur et supérieur, rail télescopique, équerre de fixation au plafond, vis de pression, mousse adhésive antidérapante, broche de fixation, câble de connexion à la terre, vis et manuel d'installation

Informations techniques

Marché disponible

CE
RAL

9003
Disponible en

1 et 2 faces
Prise de terre

< 0.05 Ohms
Propriétés électriques

Avec continuité électrique
Immunité aux champs électromagnétiques pour le câblage VDM

Secured using the metal divider rail.
IP

IP4X
Température maximale de fonctionnement (ºC)

+120 ºC
Protection contre la poussière et les petits objets

Oui, grâce à l'inclusion de mousse protectrice
Plage de réglage du guide télescopique (mm)

Entre 0 et 1500 mm
Plage de température pendant l’installation (ºC)

-25 à +120 ºC
Version

2 faces
Dimension de l’alimentation du câblage dans la plinthe (mm)

70 x 79 mm
Profondeur (mm)

127 mm
Dimensions (mm)

3000 x 110 x 127
Dimensions de la face avant (mm)

76 x 3000 mm
Longueur maximale de la colonne (m)

4500 mm (a coluna pode alcançar um comprimento máximo de 6000 mm, combinando-a com o extensor de 1500 mm)
Dimensions du couvercle supérieur (mm)

181 x 165 x 60 mm
Dimensions de la moulure (mm)

181 x 165 x 60 mm

Installation et maintenance

Vis nécessaires pour la fixation au sol

4
Sens d’installation

Vertical, correspondant à la direction des mécanismes
Type d’installation

Approprié pour l'installation dans n'importe quel type de sol, plancher technique ou revêtement de sol. La colonne est sécurisée en appliquant une pression sur la dalle de plafond à l'aide d'un guide télescopique.
Retrait des composants

Avec outil seulement
Retrait du couvercle

Avec outil seulement
Démontage des plaques

Avec outil seulement
Type de fixation

En insérant à la presse le guide télescopique dans la dalle de plafond (aucune vis n'est nécessaire pour la fixation)
Entretien

Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.
