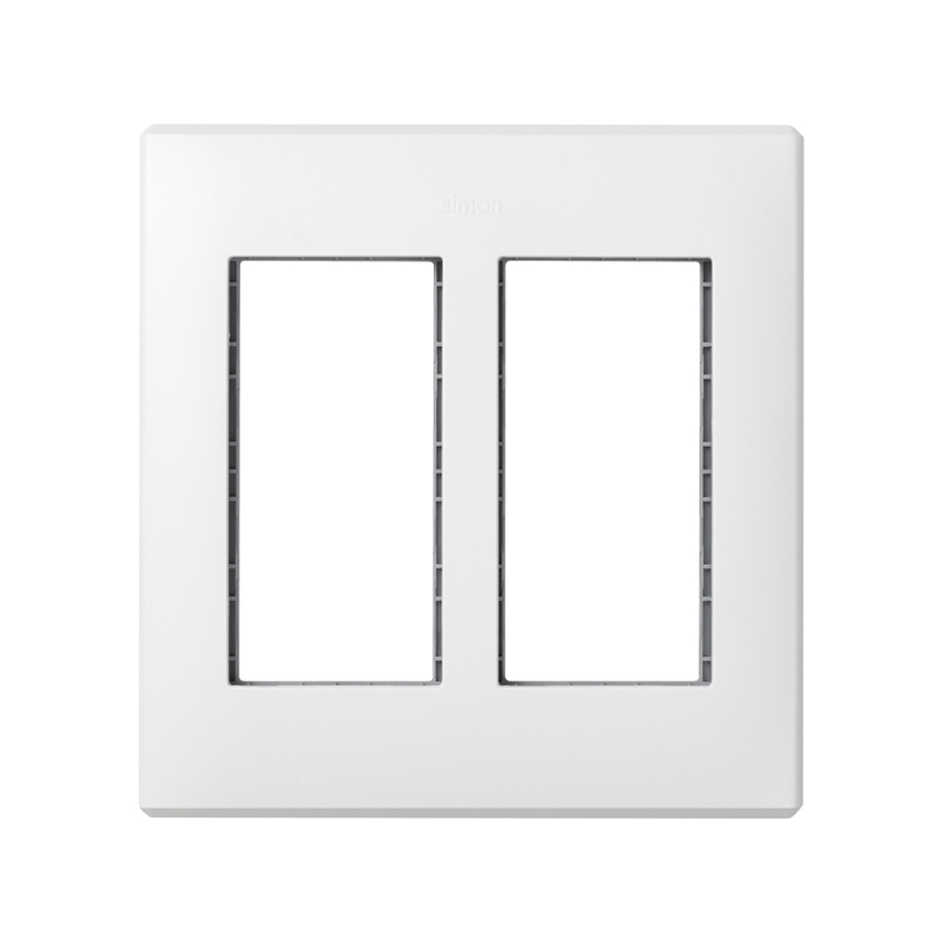

Cadre mural et support de cadre pour 2 modules doubles blanche Simon 500 Cima vue frontale

Cadre mural et support de cadre pour 2 modules doubles blanche Simon 500 Cima emballage

Cadre mural et support de cadre pour 2 modules doubles blanche Simon 500 Cima vue frontale

Cadre mural et support de cadre pour 2 modules doubles blanche Simon 500 Cima emballage

Ref

51010102-030

Cadre mural et support de cadre pour 2 modules doubles blanche Simon 500 Cima

Prix unitaire

22,60 €

Quantité d’emballage

10 Unités

Téléchargements disponibles

Fiche technique

51010102-030.pdf

Manuels d’installation

Hoja de instrucciones cajas de pared Simon 500 Cima_2.pdf [9MB]

Déclaration de conformité

UES0120_16.pdf [328KB]

Besoin d’un conseil ?

Principales caractéristiques

Séries

Simon 500 Cima

Séries compatibles

Simon 500 Cima

Ref

50012088-030

Plaque d'adaptation individuelle pour solutions Simon k45 blanche Simon 500 Cima

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima vue frontale

Ref

50000086-030

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45 blanche Simon 500 Cima

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima vue frontale

Ref

50000081-030

Plaque inclinée voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45 blanche Simon 500 Cima

Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale

Ref

50000089-030

Plaque plate voix et données avec cache anti-poussière 1 élément pour 2 connecteurs RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima

Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima vue frontale

Ref

50000085-030

Plaque plate voix et données avec cache anti-poussière 1 élément pour 1 connecteur RJ45, compatible avec d'autres fabricants blanche Simon 500 Cima

Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima vue frontale

Ref

50000075-030

Disjoncteur magnétothermique bipolaire 16A avec plaque blanche Simon 500 Cima

Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima

Ref

50010432-037

Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® rouge Simon 500 Cima

Vue de face Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® blanc Simon 500 Cima

Ref

50010432-030

Double prise Schuko 16 A 250 V~ avec sécurité, LED et bornage 1Click® blanc Simon 500 Cima

Fiches produits

Téléchargements

Support

Informacion basica

Compatibilité

Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (utilisant des adaptateurs spécifiques), combinables avec la gamme Simon goulotte
Remarques

Alternativement, vous pouvez visser les porte-cadres dans la boîte si une fixation supplémentaire est requise.
Finition

Blanc
Matériau

Plastic
Contenu de l’emballage

Cadre mural à encastrer, supports de cadre, cloison métallique, câble de raccordement à la terre et manuel d'installation

Informations techniques

Marché disponible

CE
Classification IK

7
Disponible en

1, 2, 3, 4 et 6 modules doubles
Rigidité diélectrique

Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute
Immunité aux champs électromagnétiques pour le câblage VDM

Sécurisé en installant la cloison métallique dans le boîtier prévu à cet effet dans le boîtier.
Résistance à la chaleur (ºC)

+125ºC (selon la norme IEC 60695-10-2)
Résistance d’isolement (V-MΩ)

>5MOhms at 500V
IP

IP4X
Température maximale de fonctionnement (ºC)

+90 ºC
Nombre de modules

4
Dimension de l’ouverture (mm)

141 x 135 mm
Plage de température pendant l’installation (ºC)

-5 à 60 ºC
Version

2 modules doubles
Profondeur (mm)

21 mm
Dimensions (mm)

157 x 164 x 30
Distance entre les boîtiers d’encastrement pour un alignement optimal (mm)

22 mm

Installation et maintenance

Extinction (ºC)

+850 ºC / 30 seconds (GWFI in accordance with standard IEC 60695-2-11)
Installation possible dans un boîtier d’encastrement

Spécifique Simon 500 Cima
Sens d’installation

Vertical, correspondant à la direction des mécanismes
Type d’installation

Convient pour un montage encastré au mur
Retrait des composants

Only with tool
Démontage du cadre

Only with tool
Type de fixation

Par encliquetage direct dans la boîte sélectionnée (aucun outil requis pour la fixation)
Entretien

Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.
