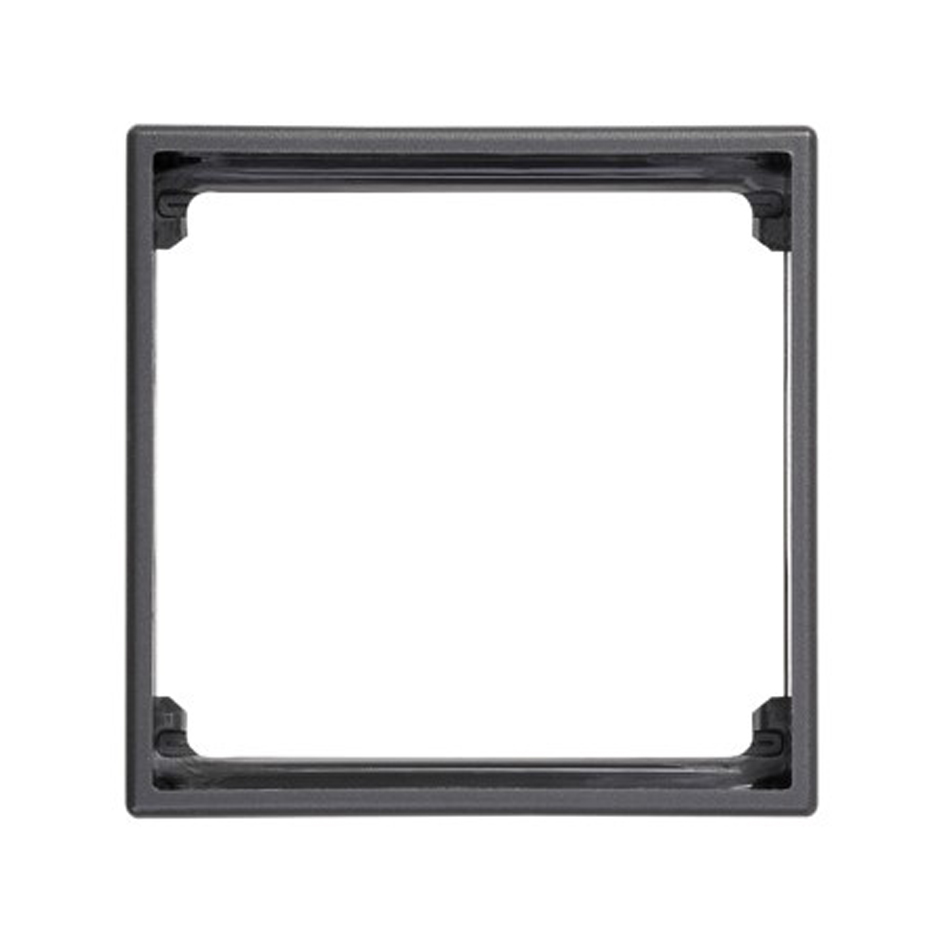

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite front view

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite front view

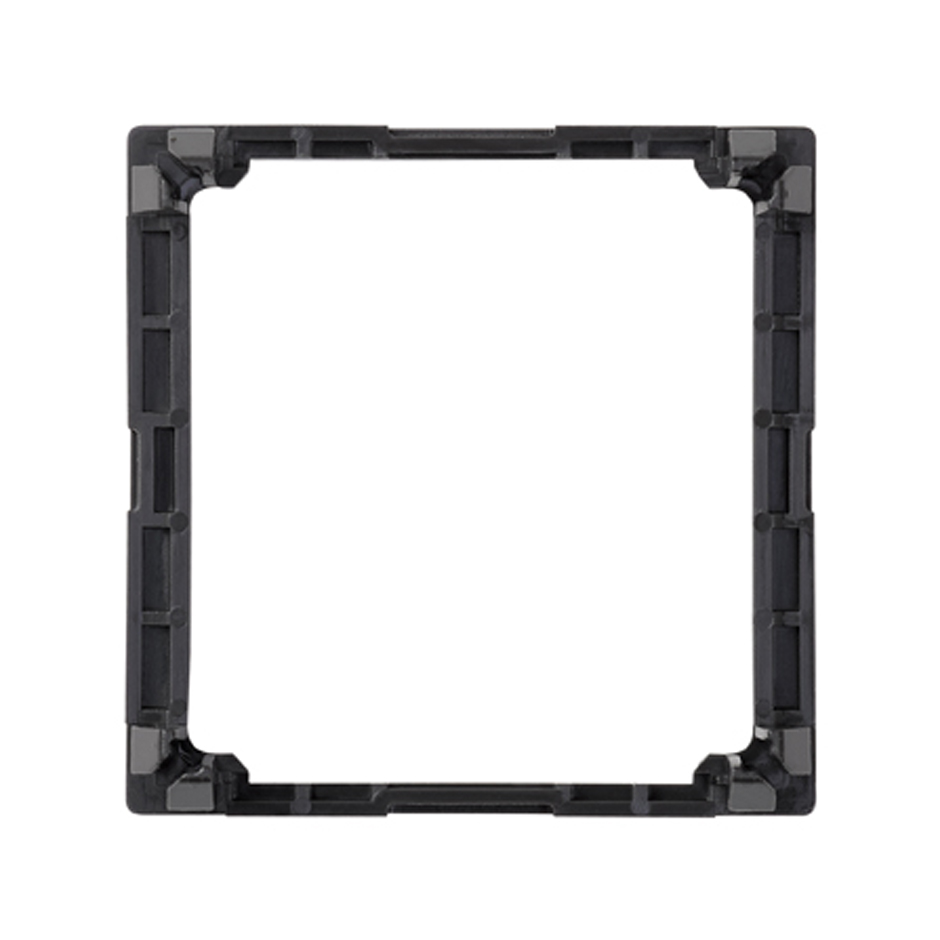

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite rear view

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite rear view

This image represents the combined solution of different references

This image represents the combined solution of different references

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite front view

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite front view

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite rear view

Adaptor plate for Simon K45 mechanisms Simon 500 Cima graphite rear view

This image represents the combined solution of different references

This image represents the combined solution of different references

Ref
50012088-038

Plaque d'adaptation individuelle pour solutions Simon k45 graphite Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Ficha técnica
50012088-038-datasheet-fr.pdf
Déclaration de conformité

  1. UES0109.pdf [451KB]

Plan

  1. Plano 50012088_3.pdf [288KB]

Schéma technique

  1. asd.pdf [12KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Ref
K11/14
Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide graphite Simon K45
Vista frontal conetor VGA HD15 Simon K45 grafite
Ref
K100B/14
Connecteur horizontal VGA HD15 femelle avec plaque graphite Simon K45
Vista frontal conetor USB 2.0 Tipo A Simon K45 grafite
Ref
K128B/14
Connecteur USB 2.0 type A femelle avec plaque graphite Simon K45
Vista frontal tomada TV+SAT IEC Única Simon K45 grafite
Ref
K130A/14
Prise TV + SAT CEI simple femelle avec plaque graphite Simon K45
Vista frontal conetor HDMI Tipo A Simon K45 grafite
Ref
K129B/14
Connecteur HDMI type A femelle avec plaque graphite Simon K45
Vista frontal tecla para mecanismos de comutação unipolares Simon K45 grafite
Ref
K110/14
Touche carré 1 élément pour bouton poussoir unipolaire graphite Simon K45
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon K45

  • Remarques

    Cet article peut être utilisé pour adapter pratiquement toutes les solutions de la gamme Simon K45. Nous suggérons de rechercher dans le catalogue de produits de la gamme Simon 500 Cima la référence de la gamme k45 à installer.

  • Finition

    Graphite

  • Matériau

    Plastique

  • Contenu de l’emballage

    Plaque d'adaptation pour mécanismes Simon K45 à 1 élément

Informations techniques

  • Marché disponible

    CE

  • RAL

    7021

  • Disponible en

    3 Couleurs : Blanc, Graphite et Aluminium

  • IP

    IP20

  • Température maximale de fonctionnement (ºC)

    +60 ºC dans les installations murales en saillie et +90 ºC dans les installations murales encastrées

  • Nombre de modules

    1

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    1 élément

  • Profondeur (mm)

    10.7

  • Dimensions (mm)

    50 x 50 x 10,7

Installation et maintenance

  • Installation possible dans un boîtier d’encastrement

    Spécifique Simon 500 Cima

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour une installation en saillie ou encastrée

  • Retrait de la plaque

    Avec outil seulement

  • Type de fixation

    Par encliquetage direct dans le boîtier sélectionné (aucun outil requis pour la fixation)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    UNE-EN 60.670-1:2006

Informations logistique

  • Hauteur produit

    0MMT

  • Largeur produit

    0MMT

  • Profondeur produit

    0MMT

  • Volume produit

    0MMQ

  • Poids net

    0.01KGM

  • Poids brut

    0.01KGM

  • Produit EAN

    8421053254752

  • Quantité d’emballage

    10

  • Hauteur emballage

    70MMT

  • Largeur emballage

    93MMT

  • Profondeur emballage

    140MMT

  • Volume emballage

    911400MMQ

  • Poids net

    0.1KGM

  • Poids brut

    0.09KGM

  • Emballage EAN

    8421053095744
