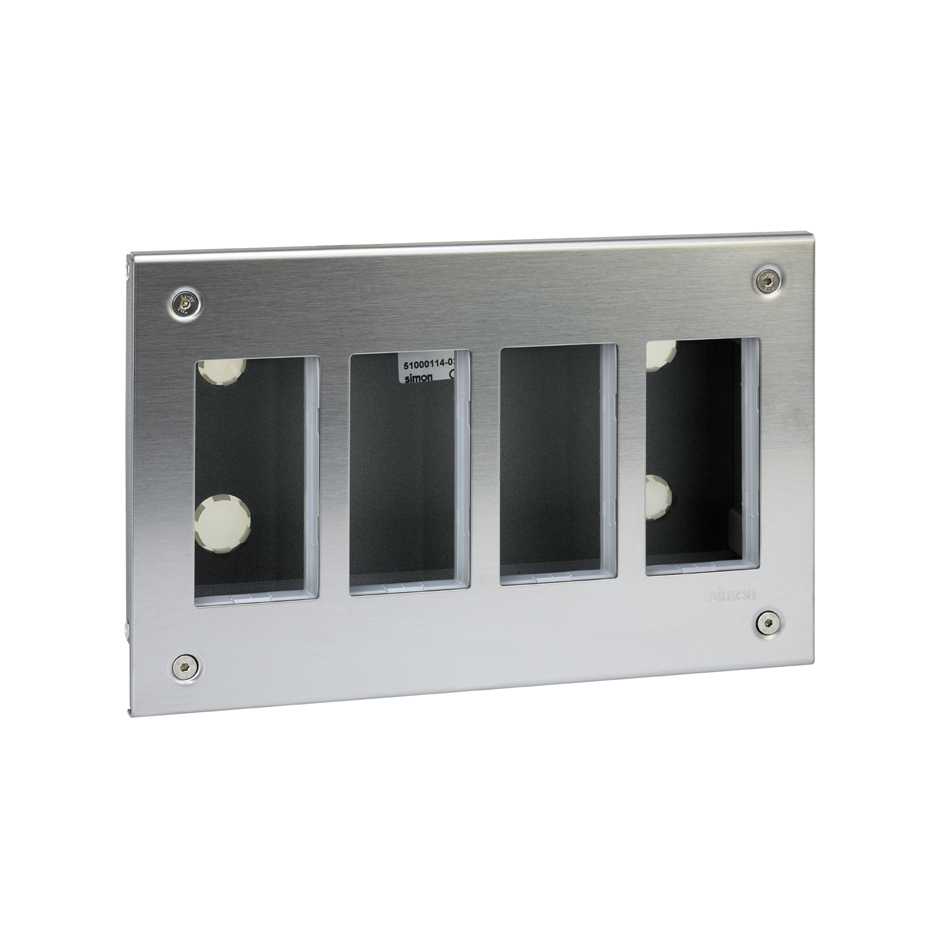

Boîte murale en métal à encastrer en acier inoxydable Simon K45 vue de face

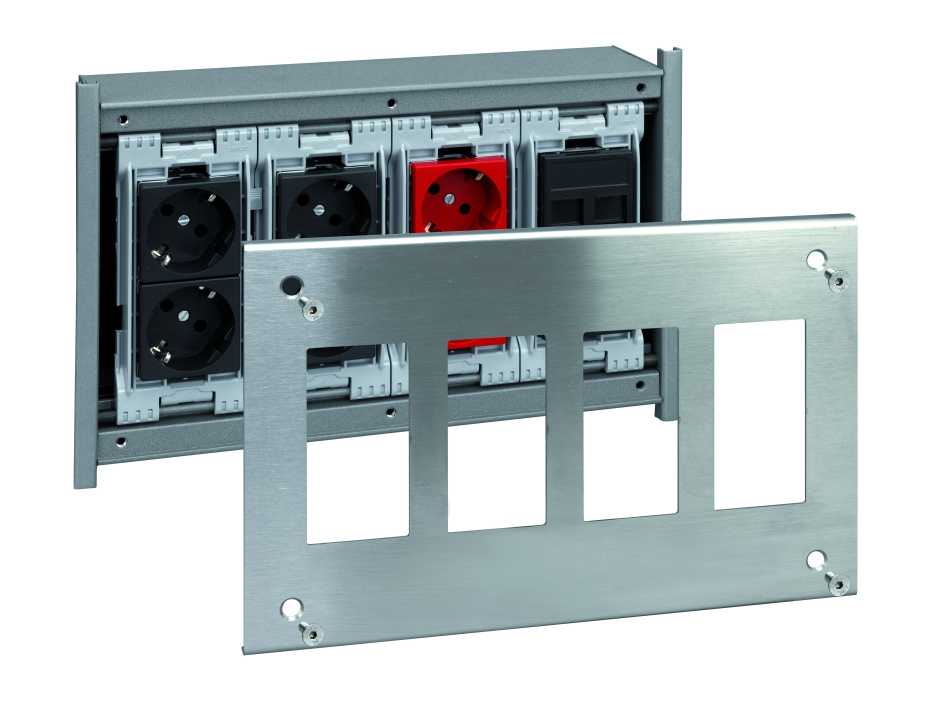

Fixation du boîtier mural en métal en acier inoxydable Simon K45 vue de face

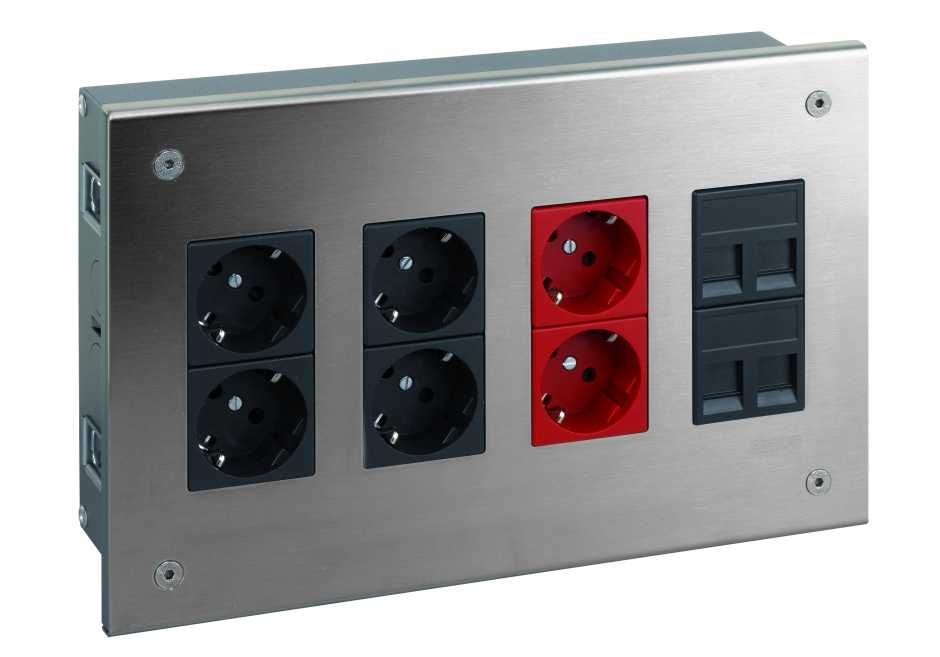

Boîte murale en métal à encastrer avec énergie et solutions voix/données Simon K45 en acier inoxydable vue de face

Boîte murale en métal à encastrer en acier inoxydable Simon K45 packaging

Boîte murale en métal à encastrer en acier inoxydable Simon K45 vue de face

Fixation du boîtier mural en métal en acier inoxydable Simon K45 vue de face

Boîte murale en métal à encastrer avec énergie et solutions voix/données Simon K45 en acier inoxydable vue de face

Boîte murale en métal à encastrer en acier inoxydable Simon K45 packaging

Ref
KTC400/8

Boîte murale en métal à encastrer pour 4 modules doubles en acier inoxydable Simon K45

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique
KTC400_8-datasheet-fr.pdf
Manuels d’installation

  1. 990650.pdf [2MB]

Déclaration de conformité

  1. UES0123_21.pdf [248KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon K45

<p class=>Disjoncteur magnéthotermique 10A avec plaque Simon K45 graphite vue de face</p>
Ref
K106A/14
Disjoncteur magnétothermique 10A pour 1 élément avec plaque graphite Simon K45
<p class=>Vue de face Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide rouge Simon K45</p>
Ref
K11/6
Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide rouge Simon K45
<p class=>Vue de face Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide graphite Simon K45</p>
Ref
K11/14
Prise Schuko 16 A 250 V~ avec sécurité et bornage rapide graphite Simon K45
<p class=>Disjoncteur magnétothermique/différentiel 10A-10 mA avec plaque Simon K45 graphite vue de face</p>
Ref
K107A/14
Disjoncteur magnétothermique/différentiel 10A-10 mA pour 1 élément avec plaque graphite Simon K45
<p class=>Connecteur VGA HD15 Simon K45 graphite vue de face</p>
Ref
K100B/14
Connecteur horizontal VGA HD15 femelle avec plaque graphite Simon K45
<p class=>Connecteur USB 2.0 type A avec plaque Simon K45 graphite vue de face</p>
Ref
K128B/14
Connecteur USB 2.0 type A femelle avec plaque graphite Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face</p>
Ref
K76/14
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 1 connecteur RJ45 compatible avec d'autres fabricants graphite Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face</p>
Ref
KB76/14
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 2 connecteurs RJ45 compatible avec d'autres fabricants graphite Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face</p>
Ref
KB80/14
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 graphite Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face</p>
Ref
K80/14
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 graphite Simon K45
<p class=>Prise TV + SAT IEC simple Simon K45 graphite vue de face</p>
Ref
K130A/14
Prise TV + SAT CEI simple femelle avec plaque graphite Simon K45
<p class=>Connecteur HDMI type A Simon K45 graphite vue de face</p>
Ref
K129B/14
Connecteur HDMI type A femelle avec plaque graphite Simon K45
<p class=>Couvercle aveugle Simon K45 graphite vue de face</p>
Ref
K17/14
Plaque aveugle 1 élément graphite Simon K45
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Fonctions Simon K45

  • Remarques

    Les cadres centraux comprennent des parties pouvant être reliées pouvant former des blocs pour séparer la partie électrique de la partie voix et données, ce qui facilite la maintenance. La boîte comprend des trous perforés de 40 x 40 mm à l'arrière pour le raccordement des conduits. Le boîtier comprend des entrées latérales et arrière pour le raccordement de conduits de diamètre 20 et 25 mm.

  • Finition

    Acier Inoxydable

  • Matériau

    Acier inoxydable

  • Contenu de l’emballage

    Boîte encastrée, séparateur de métal, câble de masse, bouchons d'accès au câblage, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    10

  • Nombre de trous prépercés Ø20 mm

    4

  • Nombre de trous pré-percés Ø25 mm

    4

  • Disponible en

    6, 8 et 12 éléments

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Assuré à cet effet par la fixation du séparateur de métal dans le rail

  • Résistance à la chaleur (ºC)

    +125ºC (conformément à IEC 60670-1:2006)

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +60º C

  • Nombre de boîtiers de mise à la terre

    Rail fourni dans la structure de la boîte

  • Nombre d’entrées latérales

    4

  • Dimension de l’ouverture (mm)

    170 x 271 mm

  • Plage de température pendant l’installation (ºC)

    -5 à 60º C

  • Version

    8 éléments

  • Profondeur (mm)

    67

  • Dimensions (mm)

    289 x 170 x 67

Installation et maintenance

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Installation possible dans un boîtier d’encastrement

    Spécifique Simon K45 (fourni avec le cadre)

  • Sens d’installation

    Vertical selon la direction des mécanismes

  • Type d’installation

    Convient pour montage encastré dans le mur

  • Retrait des composants

    Avec outil seulement

  • Démontage du cadre

    Avec outil seulement

  • Type de fixation

    En fixant les griffes incluses dans l'entourage en combinaison avec des produits d'agrégats, des liants, des additifs, etc.

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informations logistique

  • Poids net

    1.85KGM

  • Poids brut

    1.85KGM

  • Produit EAN

    8421053093115

  • Quantité d’emballage

    1

  • Hauteur emballage

    69MMT

  • Largeur emballage

    188MMT

  • Profondeur emballage

    289MMT

  • Volume emballage

    7.087DMQ

  • Poids net

    1.85KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053093115
