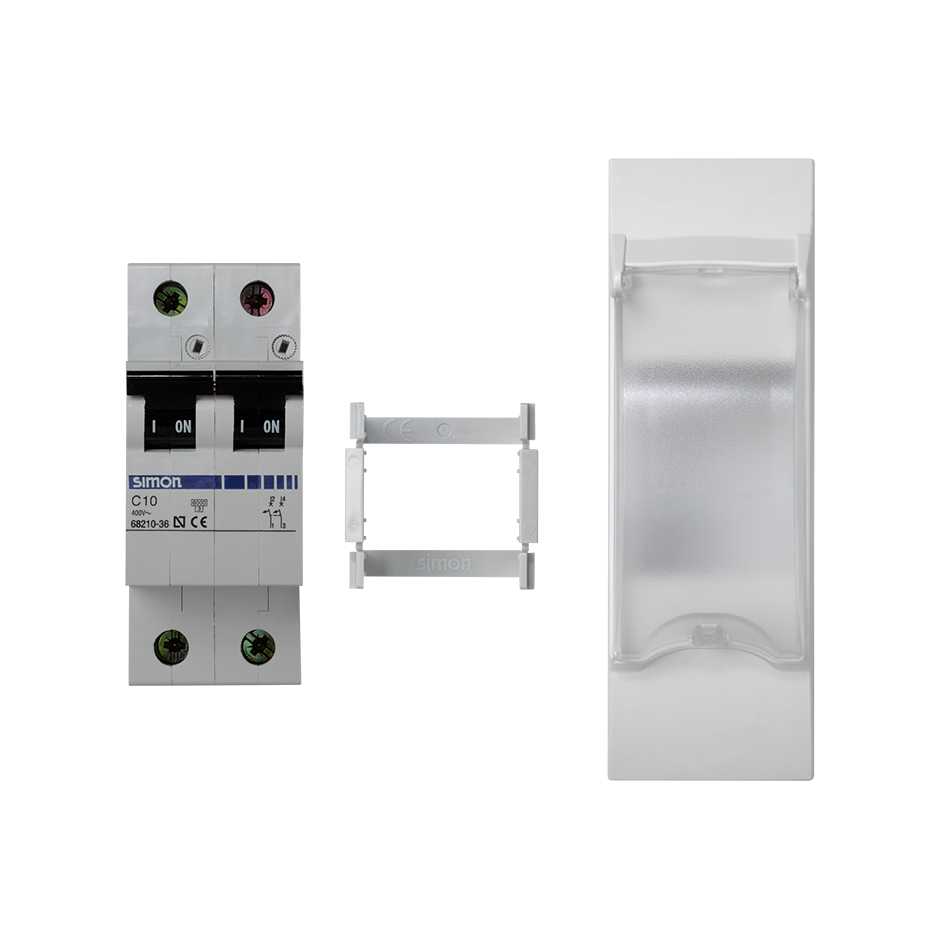

Disjoncteur magnéthotermique bipolaire 10A avec plaque Simon K45 blanc vue de face

deux-pole MCB 10A avec trim plate Simon K45 blanc packaging

Disjoncteur magnéthotermique bipolaire 10A avec plaque Simon K45 blanc vue de face

deux-pole MCB 10A avec trim plate Simon K45 blanc packaging

Ref
KF04B/9

Disjoncteur magnétothermique bipolaire 10A pour 3 éléments avec plaque blanche Simon K45

Prix unitaire
À consulter
Quantité d’emballage
5 Unités

Téléchargements disponibles

Fiche technique
KF04B_9-datasheet-fr.pdf
Déclaration de conformité

  1. UES0074_3.pdf [651KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon K45

Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Colonnes, mini-colonnes, Ofiblocks, Téléblocs et goulottes et périmètre à ajustement direct pour mécanismes Simon K45, avec une capacité minimale de 3 mécanismes K45.

  • Remarques

    Ne convient pas pour une installation dans des boîtiers muraux, des boîtiers de sol ou la gamme de boîtiers métalliques Simon K45. Dans ce cas, il doit être combiné avec le Disjoncteur magnétothermique à montage encastré K106A / 9.

  • Finition

    Blanc

  • Contenu de l’emballage

    Disjoncteur magnétothermique bipolaire 10A , plaque et adaptateur pour boîtier Simon K45

Informations techniques

  • Marché disponible

    CE

  • RAL

    9003

  • Capacité de rupture (A)

    6000 A

  • Section de câble admise (mm)

    Jusqu'à 25 mm

  • Format

    DIN

  • Intensité (A)

    10 A

  • IP

    IP4X

  • Linkable

    Oui, par le jeu de barres 68002-31

  • Température maximale de fonctionnement (ºC)

    +60º C

  • Nombre de connexions par terminal

    1 entrée par connecteur terminal

  • Alimentation (V~)

    400 V~

  • Plage de température pendant l’installation (ºC)

    -5 à 60º C

  • Courbe de déclenchement

    C Curve

  • Type de mécanisme

    Inclinaison

  • Version

    Triple

  • Profondeur (mm)

    82

  • Dimensions (mm)

    135 x 45

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    10

  • Installation possible dans un boîtier d’encastrement

    Adaptateur universel, spécifique au Simon K45 et spécifique au Simon 500 Cima avec adaptateur (ref.50012088-030)

  • Sens d’installation

    Vertical et horizontal, selon la direction des mécanismes

  • Type d’installation

    Adapté pour une installation dans des canalisations directes (murales), mini-colonnes (sol), colonnes (plafond), Ofiblocks et Téléblocs (mobilier) de la gamme K45 avec 3 mécanismes de capacité

  • Nombre de bornes

    4 (2 connecteurs terminal par pôle)

  • Retrait du disjoncteur miniature (MCB)

    Avec outil seulement

  • Type de connexion des bornes

    À vis

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60898-1:2003 + EN 60898-1:2003 A1:2004 + EN 60898-1:2003 A11:2005 + EN 60898-1:2003 A12:2008 + EN 60898-1:2003 A13:2012

Informations logistique

  • Volume produit

    0.3MMQ

  • Poids net

    0.289KGM

  • Poids brut

    0.289KGM

  • Quantité d’emballage

    5

  • Hauteur emballage

    95MMT

  • Largeur emballage

    135MMT

  • Profondeur emballage

    230MMT

  • Volume emballage

    2949750MMQ

  • Poids net

    1.445KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8426436042773
