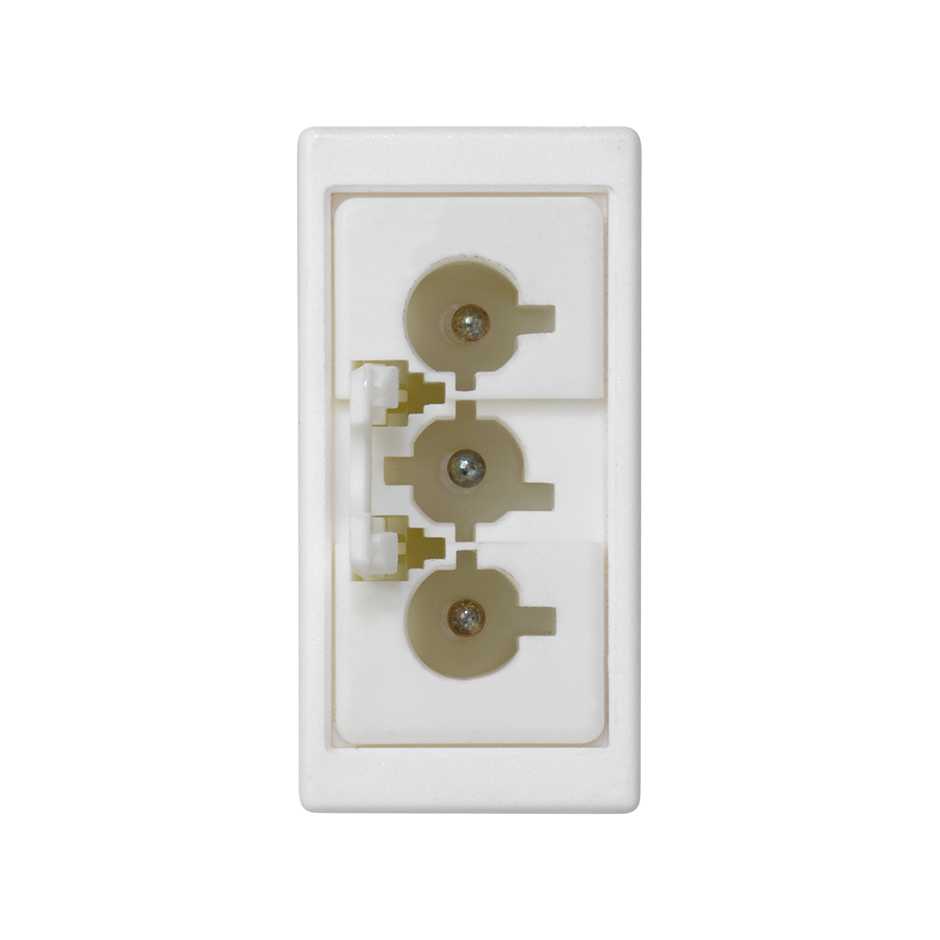

Connecteur à connexion rapide mâle avec plaque Simon K45 blanc vue de face

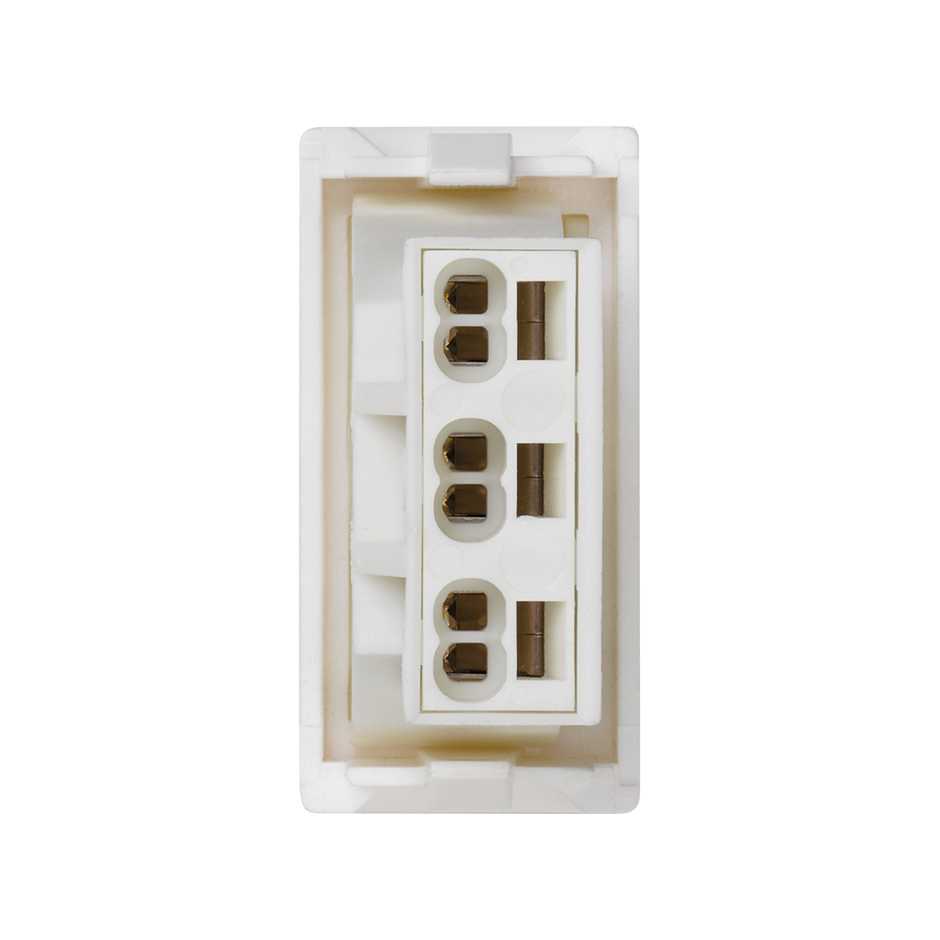

Connecteur à connexion rapide mâle avec plaque Simon K45 blanc vue arrière

Quick connection connector male avec plate Simon K45 blanc packaging

Connecteur à connexion rapide mâle avec plaque Simon K45 blanc vue de face

Connecteur à connexion rapide mâle avec plaque Simon K45 blanc vue arrière

Quick connection connector male avec plate Simon K45 blanc packaging

Ref
K121A/9

Connecteur 1 élément à connexion rapide mâle à 3 pôles avec plaque blanche Simon K45

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Fiche technique
K121A_9-datasheet-fr.pdf
Déclaration de conformité

  1. UES0102_4.pdf [274KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon Cableado Eléctrico
Séries compatibles

Simon Cableado Eléctrico

Simon K45

<p class=></p>
Ref
CR6020/9
Câble connexion rapide femelle Schuko 3 pôle 2m. Câble RZ-0,6/1Kv Section 3x2,5mm² - Blanc neige
<p class=></p>
Ref
CR4020/9
Câble connexion rapide femelle-extrémité libre 3 pôles 2m. Câble Rz-0,6/1Kv sans halogène Section 3x2,5mm² - Blanc neige
Ref
CR2080/9
Câble connexion rapide mâle-femelle 3 pôles 8m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
Ref
CR2070/9
Câble connexion rapide mâle-femelle 3 pôles 7m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
Ref
CR2060/9
Câble connexion rapide mâle-femelle 3 pôles 6m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
<p class=></p>
Ref
CR2050/9
Câble connexion rapide mâle-femelle 3 pôles 5m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
<p class=></p>
Ref
CR2040/9
Câble connexion rapide mâle-femelle 3 pôles 4m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
<p class=></p>
Ref
CR2030/9
Câble connexion rapide mâle-femelle 3 pôles 3m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
<p class=></p>
Ref
CR2020/9
Câble connexion rapide mâle-femelle 3 pôles 2m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
<p class=></p>
Ref
CR2010/9
Câble connexion rapide mâle-femelle 3 pôles 1m. Câble Rz-0,6/1Kv sans halogène section 3x2,5mm² - Blanc neige
<p class=></p>
Ref
CR1020/9
Câble connexion rapide femelle Schuko 3 pôle 2m. Section 3x1,5mm² - Blanc neige
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Boîtiers Simon K45 pour montage mural, sol, plafond et mobilier et boîtiers Simon 500 Cima (à combiner avec l'adaptateur K45 à 500 Cima réf.50012088-030)

  • Remarques

    L'article comprend une plaque de finition permettant de fixer le connecteur directement à tout boîtier de la gamme Simon K45 ou Simon 500 Cima avec un adaptateur (réf. 50012088-030)

  • Finition

    Blanc

  • Matériau

    Divers

  • Contenu de l’emballage

    Connecteur de connexion rapide tripolaire mâle et plaque

Informations techniques

  • Marché disponible

    CE

  • RAL

    9003

  • Section de câble admise (mm)

    1,5 à 2,5 mm

  • Type de connecteur

    Encastré

  • Format

    Compatible avec le système Gesis GST18i Wieland®

  • Intensité (A)

    16 A

  • IP

    IP20 (desconectado) / IP40 (conectado)

  • Température maximale de fonctionnement (ºC)

    +70º C

  • Tension nominale (V~)

    4 kV

  • Nombre de connexions par terminal

    2 connexions par terminal (1 entrée / 1 sortie)

  • Nombre de pôles

    3

  • Marquage du type de pôles

    Phase, Neutre et terre

  • Retrait du câble de connexion

    Only with tool

  • Fixation de la décharge de tension

    Oui, via un onglet reliant le connecteur mâle au connecteur femelle, afin d’éviter toute déconnexion accidentelle du cordon de raccordement des deux connecteurs.

  • Plage de température pendant l’installation (ºC)

    -5 à 40º C

  • Type de mécanisme

    Insertion

  • Tension (V~)

    250 V~

  • Profondeur (mm)

    38

  • Dimensions (mm)

    45 x 22,5

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    9

  • Sens d’installation

    Vertical selon la direction des mécanismes

  • Type d’installation

    Adapté pour montage en saillie et encastré

  • Nombre de bornes

    3 entrées / sorties

  • Retrait du connecteur

    Avec outil seulement

  • Type de fixation

    Fixation par encliquetage direct, aucun outil requis

  • Type de connexion des bornes

    Rapide

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60535:2009 A1:2013

Informations logistique

  • Volume produit

    911400MMQ

  • Poids net

    0.023KGM

  • Poids brut

    0.023KGM

  • Quantité d’emballage

    10

  • Hauteur emballage

    70MMT

  • Largeur emballage

    93MMT

  • Profondeur emballage

    140MMT

  • Volume emballage

    911400MMQ

  • Poids net

    0.23KGM

  • Poids brut

    0.23KGM

  • Emballage EAN

    8426436046832
