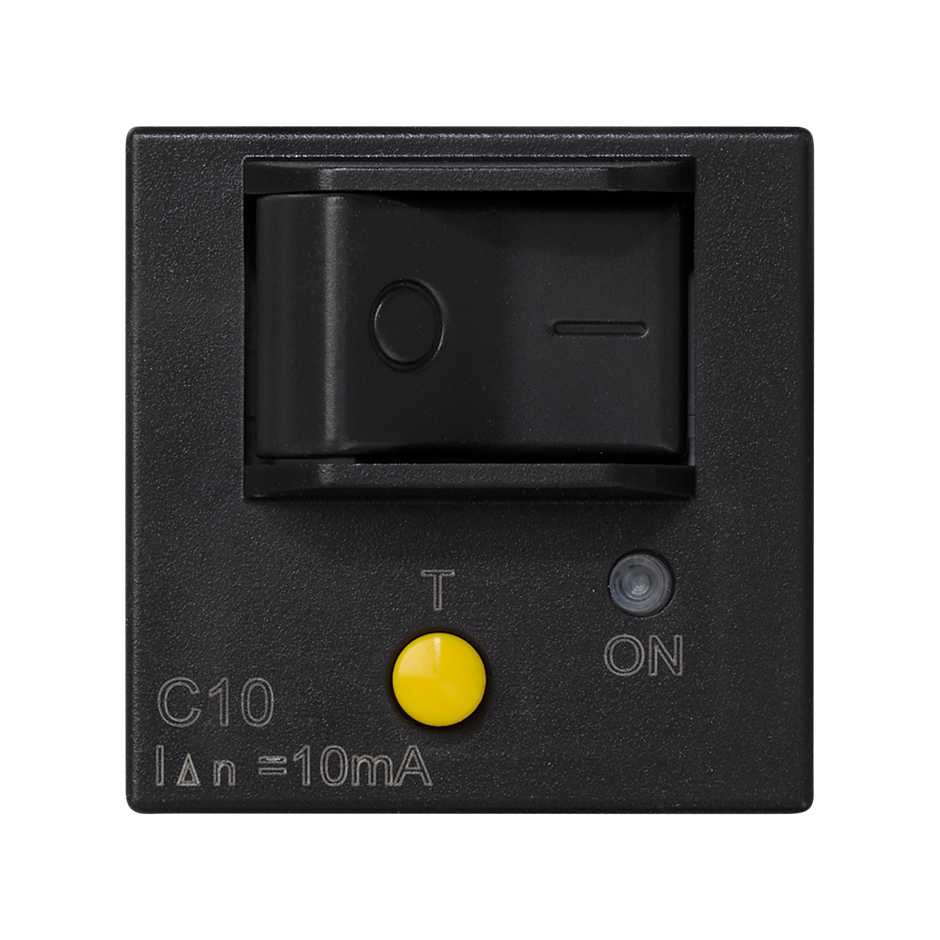

Disjoncteur magnétothermique/différentiel 10A-10 mA avec plaque Simon K45 graphite vue de face

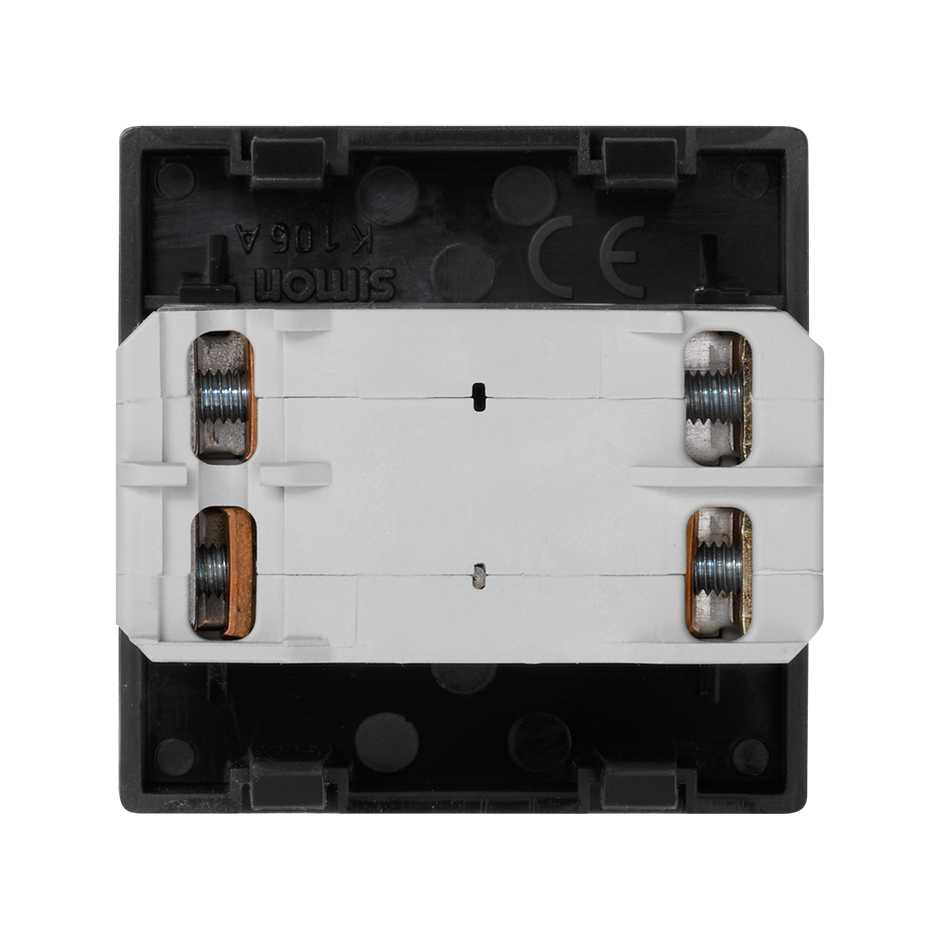

Disjoncteur magnétothermique/différentiel 10A-10 mA avec plaque Simon K45 graphite vue arrière

Disjoncteur magnétothermique/différentiel 10A-10 mA avec trim plate Simon K45 graphite packaging

Disjoncteur magnétothermique/différentiel 10A-10 mA avec plaque Simon K45 graphite vue de face

Disjoncteur magnétothermique/différentiel 10A-10 mA avec plaque Simon K45 graphite vue arrière

Disjoncteur magnétothermique/différentiel 10A-10 mA avec trim plate Simon K45 graphite packaging

Ref
K107A/14

Disjoncteur magnétothermique/différentiel 10A-10 mA pour 1 élément avec plaque graphite Simon K45

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique
K107A_14-datasheet-fr.pdf
Déclaration de conformité

  1. UES0076_3.pdf [612KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon K45

Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Boîtiers Simon K45 à installer dans les murs, le sol, le plafond et le mobilier et boîtiers Simon 500 Cima (à combiner avec l'adaptateur K45 à 500 Cima réf.50012088-038)

  • Finition

    Graphite

  • Contenu de l’emballage

    Disjoncteur différentiel 10 A-10mA et plaque Simon K45

Informations techniques

  • Marché disponible

    CE

  • RAL

    7021

  • Capacité de rupture (A)

    3000 A

  • Section de câble admise (mm)

    Jusqu'à 25 mm

  • IP

    IP44

  • Température maximale de fonctionnement (ºC)

    +60º C

  • Nombre de connexions par terminal

    1 connexion par terminal

  • Alimentation (V~)

    230 V~

  • Plage de température pendant l’installation (ºC)

    -5 à 60º C

  • Type de mécanisme

    Bipolaire

  • Version

    Single

  • Profondeur (mm)

    47

  • Dimensions (mm)

    45 x 45

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    10

  • Installation possible dans un boîtier d’encastrement

    Adaptateur universel, spécifique au Simon K45 et spécifique au Simon 500 Cima avec adaptateur (ref.50012088-038)

  • Sens d’installation

    Vertical et horizontal, selon la direction des mécanismes

  • Type d’installation

    Adapté à une installation dans n'importe quel mur, sol, plafond ou armoire de mobilier de la gamme Simon 500 Cima et K45 à l'aide de l'adaptateur 50012088-038

  • Nombre de bornes

    4 (1 connecteur terminal par pôle)

  • Retrait du disjoncteur miniature (MCB)

    Array

  • Type de connexion des bornes

    À vis

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + Directive 2014/30/UE EMC + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 61009-1:2012 + EN 61009-1:2012 A1:2014 + EN 61009-1:2012 A2:2014 + EN 61009-1:2012 A11:2015 + EN 61009-1:2012 A12:2016 + EN 61543:1995 + EN 61543:1995 A112003 + EN 61543:1995 A12:2005 + EN 61543:1995 A2:2006

Informations logistique

  • Volume produit

    0.3MMQ

  • Poids net

    0.105KGM

  • Poids brut

    0.105KGM

  • Produit EAN

    8426436040182

  • Quantité d’emballage

    1

  • Hauteur emballage

    50MMT

  • Largeur emballage

    76MMT

  • Profondeur emballage

    76MMT

  • Volume emballage

    288800MMQ

  • Poids net

    0.105KGM

  • Poids brut

    0.105KGM

  • Emballage EAN

    8426436040182
