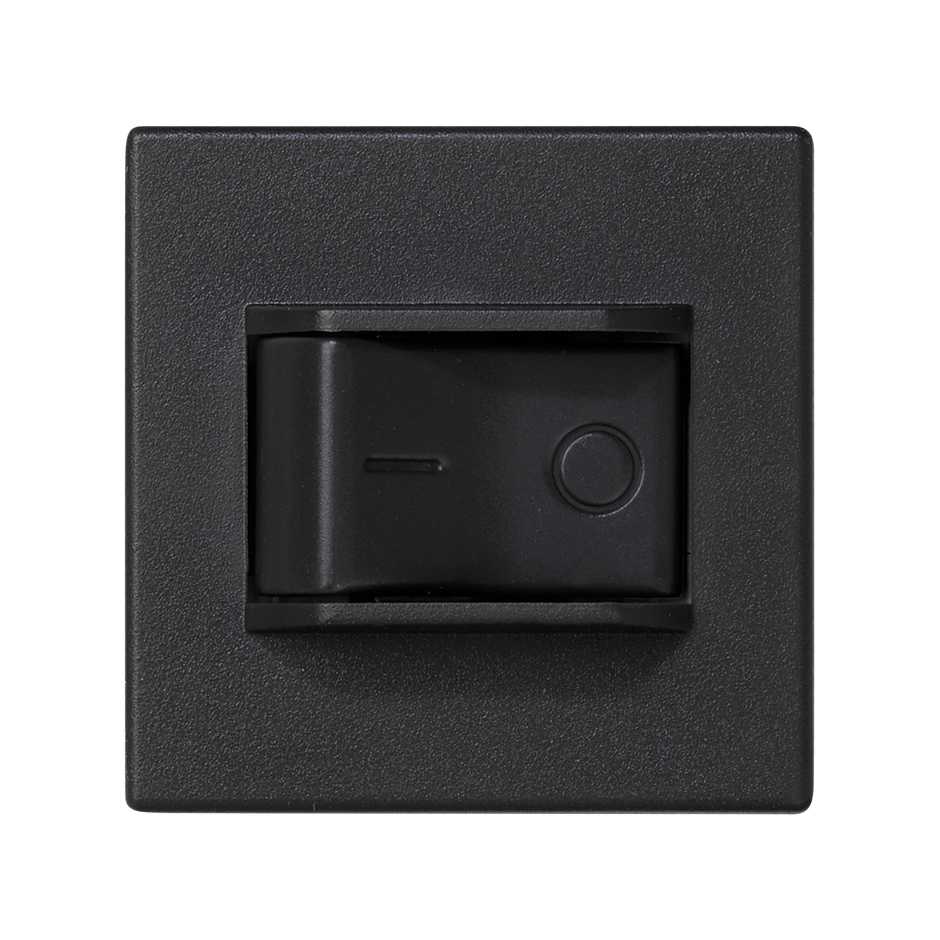

Disjoncteur magnéthotermique 10A avec plaque Simon K45 graphite vue de face

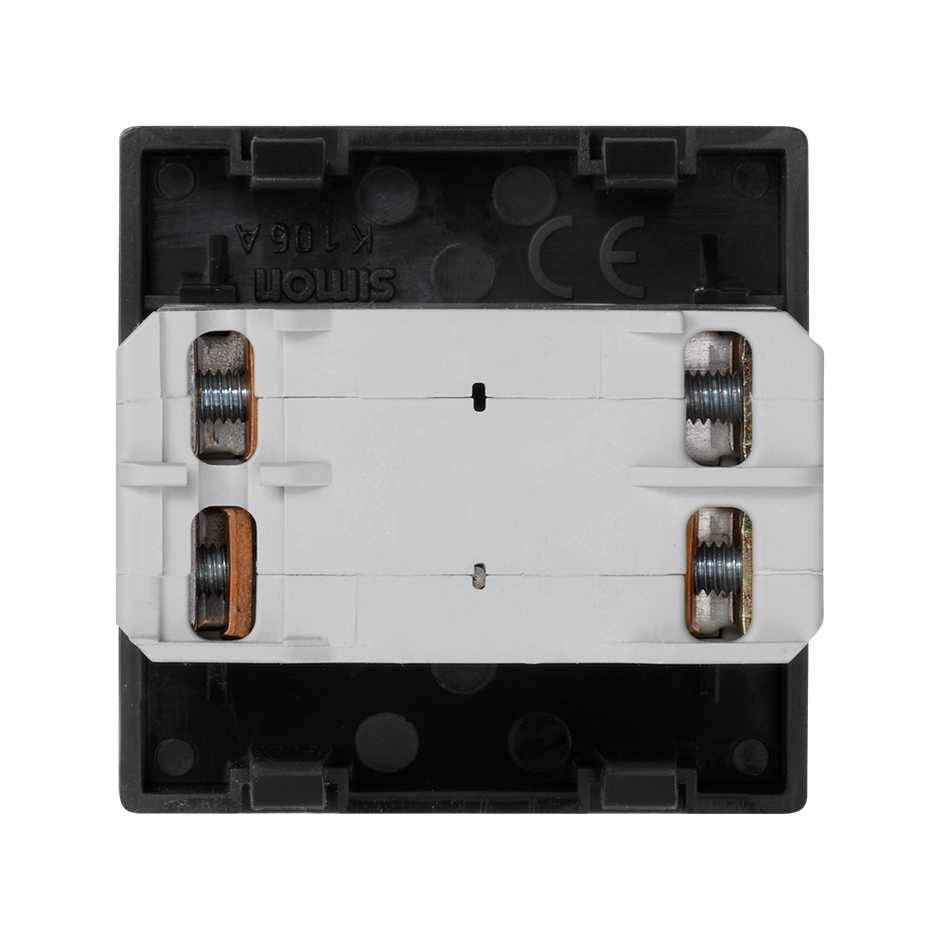

Disjoncteur magnéthotermique 10A avec plaque Simon K45 graphite vue arrière

MCB 10A avec trim plate Simon K45 graphite packaging

Disjoncteur magnéthotermique 10A avec plaque Simon K45 graphite vue de face

Disjoncteur magnéthotermique 10A avec plaque Simon K45 graphite vue arrière

MCB 10A avec trim plate Simon K45 graphite packaging

Ref
K106A/14

Disjoncteur magnétothermique 10A pour 1 élément avec plaque graphite Simon K45

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique
K106A_14-datasheet-fr.pdf
Déclaration de conformité

  1. UES0074_3.pdf [651KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon K45

Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Boîtiers Simon K45 à installer dans les murs, le sol, le plafond et le mobilier et boîtiers Simon 500 Cima (à combiner avec l'adaptateur K45 à 500 Cima réf.50012088-038)

  • Finition

    Graphite

  • Contenu de l’emballage

    Disjoncteur bipolaire 10 A et plaque de finition Simon K45

Informations techniques

  • Marché disponible

    CE

  • RAL

    7021

  • Capacité de rupture (A)

    3000 A

  • Section de câble admise (mm)

    Jusqu'à 25 mm

  • IP

    IP44

  • Température maximale de fonctionnement (ºC)

    +60º C

  • Nombre de connexions par terminal

    1 connexion par terminal

  • Alimentation (V~)

    230 V~

  • Plage de température pendant l’installation (ºC)

    -5 à 60º C

  • Courbe de déclenchement

    Courbe C

  • Type de mécanisme

    Bipolaire

  • Version

    Single

  • Profondeur (mm)

    47

  • Dimensions (mm)

    45 x 45

Installation et maintenance

  • Pince à dénuder nécessaire (mm)

    10

  • Installation possible dans un boîtier d’encastrement

    Adaptateur universel, spécifique au Simon K45 et spécifique au Simon 500 Cima avec adaptateur (ref.50012088-038)

  • Sens d’installation

    Vertical et horizontal, selon la direction des mécanismes

  • Type d’installation

    Adapté à une installation dans n'importe quel mur, sol, plafond ou armoire de mobilier de la gamme Simon 500 Cima et K45 à l'aide de l'adaptateur 50012088-038

  • Nombre de bornes

    4 (1 connecteur terminal par pôle)

  • Retrait du disjoncteur miniature (MCB)

    Array

  • Type de connexion des bornes

    À vis

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60898-1:2003 + EN 60898-1:2003 A1:2004 + EN 60898-1:2003 A11:2005 + EN 60898-1:2003 A12:2008 + EN 60898-1:2003 A13:2012

Informations logistique

  • Volume produit

    0.3MMQ

  • Poids net

    0.08KGM

  • Poids brut

    0.08KGM

  • Produit EAN

    8426436040168

  • Quantité d’emballage

    1

  • Hauteur emballage

    50MMT

  • Largeur emballage

    76MMT

  • Profondeur emballage

    76MMT

  • Volume emballage

    288800MMQ

  • Poids net

    0.08KGM

  • Poids brut

    0.706KGM

  • Emballage EAN

    8426436040168
