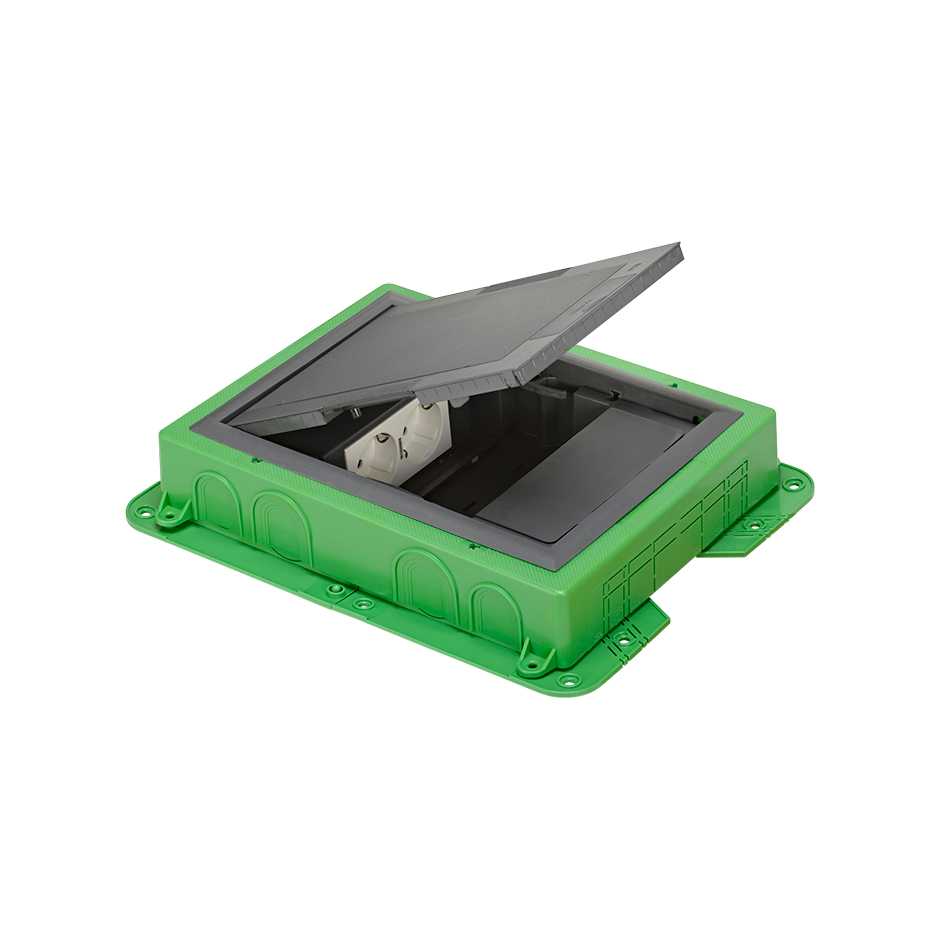

Registre en plastique pour boîte de sol carrée de faible profondeur en béton pour 2 modules doubles Simon 500 Cima vue frontale

Registre en plastique pour boîte de sol carrée de faible profondeur en béton pour 2 modules doubles Simon 500 Cima vue frontale

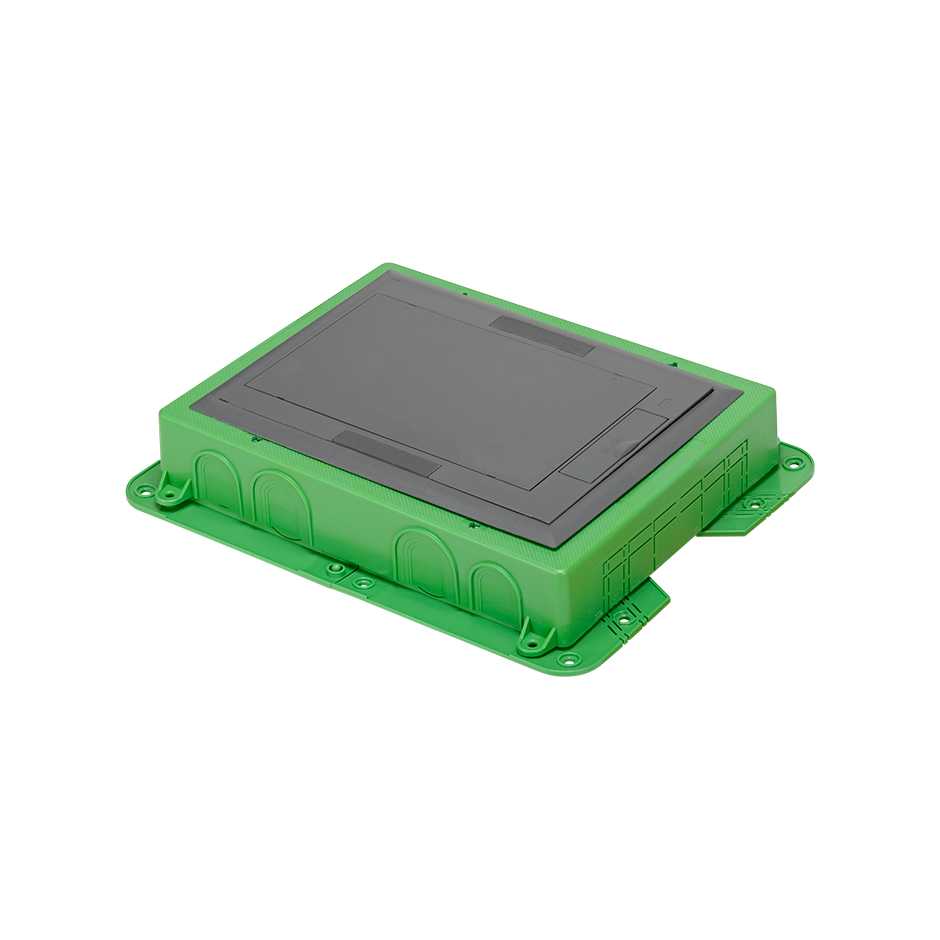

Cette image représente la solution combinée de différentes références. Consultez nos produits connexes.

Cette image représente la solution combinée de différentes références. Consultez nos produits connexes.

Registre en plastique pour boîte de sol carrée de faible profondeur en béton pour 2 modules doubles Simon 500 Cima emballage

Registre en plastique pour boîte de sol carrée de faible profondeur en béton pour 2 modules doubles Simon 500 Cima emballage

Ref
G201

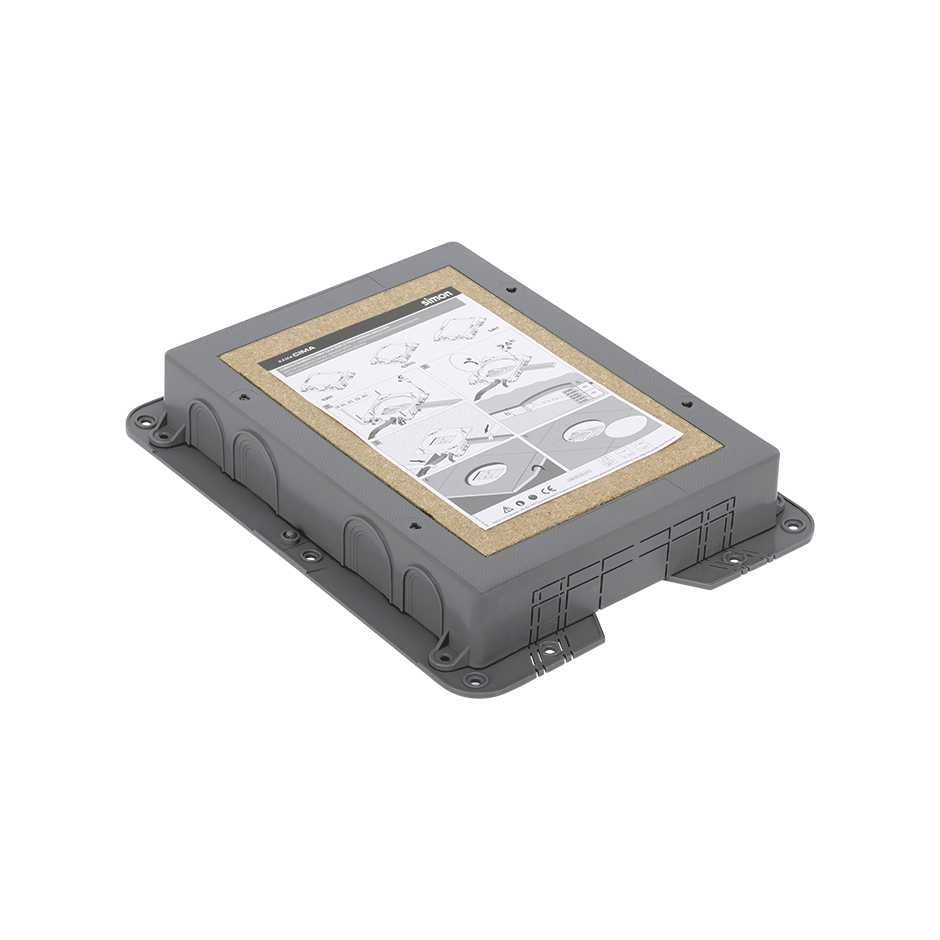

Registre en plastique pour boîte de sol carrée de faible profondeur en béton pour 2 modules doubles Simon 500 Cima

Prix unitaire
26,83 €
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique

G201.pdf

Manuels d’installation
Déclaration de conformité
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Simon Cima

Fiches produits

This plastic tray of the Simon 500 Cima series is the ideal complement for a square floor box for four elements. It is specially designed to be installed easily by recessing in concrete floors of a low depth.

The only thing to consider in its installation is that the floor covering must be placed up to the entrance of the protective cover.

The tray has dimensions of 272 x 343 millimetres and 54 millimetres of depth, is made up of four modules and comes in an original colour green.

Simon wants to adapt their products to all types of rooms and decorative styles. This is why the design of its articles responds to the most innovative trends, as is the case of this green tray.

The materials of the tray are of the highest quality, which ensures optimum operation even under high temperatures. The halogen-free thermoplastic material with which it is manufactured, means that is does not spread flames in the event of fire and also reduces the toxicity of smoke, making the final set much safer.

Information de base
  • Remarques

    Le revêtement de sol doit être installé jusqu'à l'entrée du couvercle de protection.

  • Finition

    Vert

  • Matériau

    Plastique

  • Contenu de l’emballage

    Registre et couvercle de protection avec manuel d'installation

Informations techniques
  • Marché disponible

    CE

  • Classification IK

    8

  • Disponible en

    2, 3 et 4 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5 MOhms at 500V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +90 ºC

  • Nombre d’entrées latérales

    8

  • Dimension de l’ouverture (mm)

    272 x 343 mm

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    2 modules doubles

  • Dimensions de l’entrée de la goulotte (mm)

    De 50 x 28 até 150 x 38 mm

  • Profondeur (mm)

    54 mm

  • Profondeur de la plage de réglage (mm)

    Entre 55 e 90 mm

  • Dimensions (mm)

    272 x 343 x 54

Installation et maintenance
  • Extinction (ºC)

    +850 ºC / 30 seconds (GWFI in accordance with standard IEC 60695-2-11)

  • Sens d’installation

    Horizontal et vertical

  • Type d’installation

    Spécialement conçu pour une installation dans des revêtements de sol

  • Nombre d’entrées de canal

    2

  • Vis nécessaires pour la fixation à la dalle

    Mínimo 2 (1 por lado, em diagonal). É recomendado fixar a cuba com 6 parafusos para uma fixação total

  • Type de fixation

    À l'aide de vis

Réglementation
  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-23:2008

Informations logistique
  • Poids net

    0.95 KGM

  • Poids brut

    0.95 KGM

  • Produit EAN

    8421053090572

  • Quantité d’emballage

    1

  • Hauteur emballage

    55 MMT

  • Largeur emballage

    285 MMT

  • Profondeur emballage

    355 MMT

  • Volume emballage

    5.565 DMQ

  • Poids net

    0.95 KGM

  • Emballage EAN

    8421053090572
