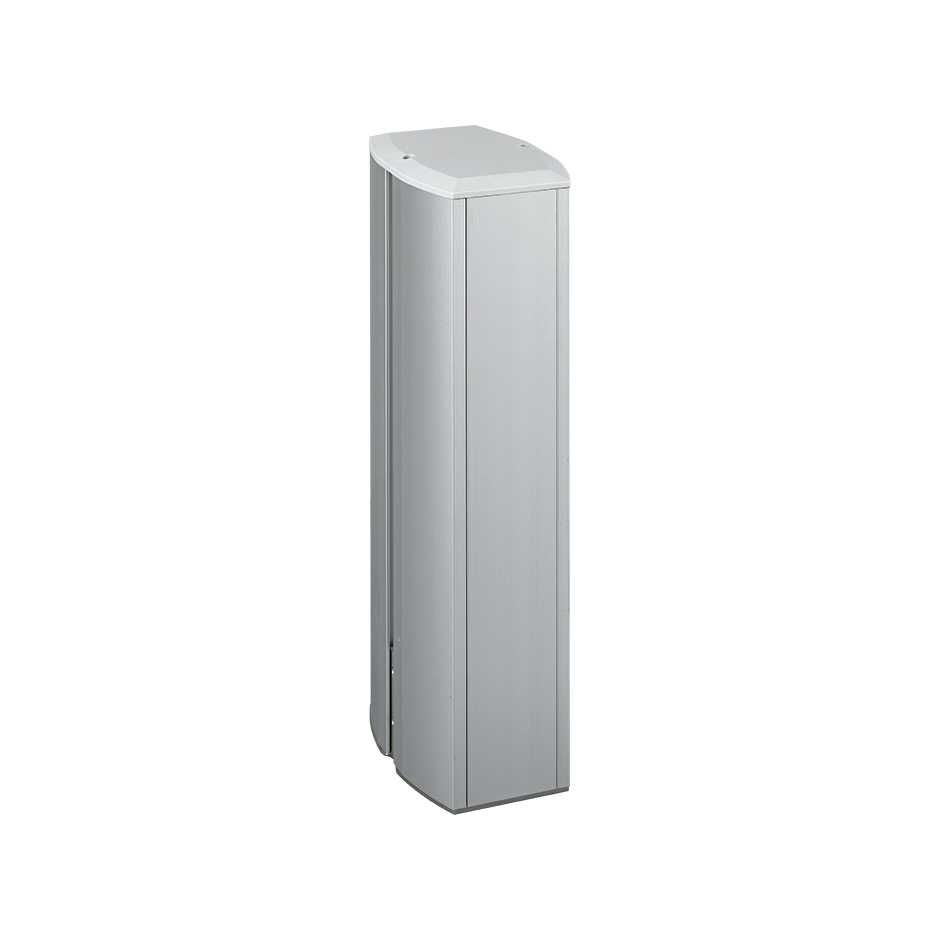

mini-colonne ovale avec 2 faces oval pour 6 éléments aluminium anodisé Simon K45 vue oblique

Mini column avec 2 sides oval for 6 elements Simon K45 anodised aluminium packaging

mini-colonne ovale avec 2 faces oval pour 6 éléments aluminium anodisé Simon K45 vue oblique

Mini column avec 2 sides oval for 6 elements Simon K45 anodised aluminium packaging

Ref
ALK726/8

Mini-colonne ovale en aluminium à 2 faces pour 6 éléments Simon K45

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
ALK726_8-datasheet-fr.pdf
Manuels d’installation

  1. 992395.pdf [769KB]

Déclaration de conformité

  1. UES0129.pdf [614KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon K45
Séries compatibles

Simon Canalización

Simon K45

<p class=>Vue de face Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis rouge Simon K45</p>
Ref
K01/6
Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis rouge Simon K45
<p class=>Vue de face Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis graphite Simon K45</p>
Ref
K01/14
Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis graphite Simon K45
<p class=>Vue de face Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis aluminium Simon K45</p>
Ref
K01/8
Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis aluminium Simon K45
<p class=>Vue de face Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis blanc Simon K45</p>
Ref
K01/9
Prise Schuko 16 A 250 V~ avec sécurité et bornage à vis blanc Simon K45
<p class=>Connecteur VGA HD15 Simon K45 graphite vue de face</p>
Ref
K100B/14
Connecteur horizontal VGA HD15 femelle avec plaque graphite Simon K45
<p class=>Connecteur VGA HD15 Simon K45 aluminium vue de face</p>
Ref
K100B/8
Connecteur horizontal VGA HD15 femelle avec plaque aluminium Simon K45
<p class=>Connecteur VGA HD15 Simon K45 blanc vue de face</p>
Ref
K100B/9
Connecteur horizontal VGA HD15 femelle avec plaque blanche Simon K45
<p class=>Connecteur USB 2.0 type A avec plaque Simon K45 graphite vue de face</p>
Ref
K128B/14
Connecteur USB 2.0 type A femelle avec plaque graphite Simon K45
<p class=>Connecteur USB 2.0 type A avec plaque Simon K45 aluminium vue de face</p>
Ref
K128B/8
Connecteur USB 2.0 type A femelle avec plaque aluminium Simon K45
<p class=>Connecteur USB 2.0 type A avec plaque Simon K45 blanc vue de face</p>
Ref
K128B/9
Connecteur USB 2.0 type A femelle avec plaque blanche Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face</p>
Ref
K76/14
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 1 connecteur RJ45 compatible avec d'autres fabricants graphite Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face</p>
Ref
KB76/14
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 2 connecteurs RJ45 compatible avec d'autres fabricants graphite Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 graphite vue de face</p>
Ref
KB80/14
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 graphite Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 graphite vue de face</p>
Ref
K80/14
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 graphite Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 aluminium vue de face</p>
Ref
K76/8
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 1 connecteur RJ45 compatible avec d'autres fabricants aluminium Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 aluminium packaging</p>
Ref
KB76/8
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 2 connecteurs RJ45 compatible avec d'autres fabricants aluminium Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 aluminium vue de face</p>
Ref
KB80/8
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 aluminium Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 aluminium vue de face</p>
Ref
K80/8
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 aluminium Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 blanc vue de face</p>
Ref
K76/9
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 1 connecteur RJ45 compatible avec d'autres fabricants blanche Simon K45
<p class=>Plaque plate voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 blanc vue de face</p>
Ref
KB76/9
Plaque plate voix et données pour 1 élément avec cache anti-poussière pour 2 connecteurs RJ45 compatible avec d'autres fabricants blanche Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 2 connecteurs RJ45 Simon K45 blanc vue de face</p>
Ref
KB80/9
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 2 connecteurs RJ45 blanche Simon K45
<p class=>Plaque inclinée voix et données avec cache anti-poussière pour 1 connecteur RJ45 Simon K45 blanc vue de face</p>
Ref
K80/9
Plaque inclinée voix et données pour 1 élement avec cache anti-poussière pour 1 connecteur RJ45 blanche Simon K45
<p class=>Connecteur HDMI type A Simon K45 graphite vue de face</p>
Ref
K129B/14
Connecteur HDMI type A femelle avec plaque graphite Simon K45
<p class=>Connecteur HDMI type A Simon K45 aluminium vue de face</p>
Ref
K129B/8
Connecteur HDMI type A femelle avec plaque aluminium Simon K45
<p class=>Connecteur HDMI type A Simon K45 blanc vue de face</p>
Ref
K129B/9
Connecteur HDMI type A femelle avec plaque blanche Simon K45
<p class=>Couvercle aveugle Simon K45 graphite vue de face</p>
Ref
K17/14
Plaque aveugle 1 élément graphite Simon K45
<p class=>Couvercle aveugle Simon K45 aluminium vue de face</p>
Ref
K17/8
Plaque aveugle 1 élément,couleur: aluminium Simon K45
<p class=>Couvercle aveugle Simon K45 blanc vue de face</p>
Ref
K17/9
Plaque aveugle 1 élément blanche Simon K45
<p class=>Positionneur à 90º pour le positionnement des plaques Simon K45 vue de face</p>
Ref
K66
Positionneur à 90º pour le positionnement vertical des plaques pour 1 élément Simon K45
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Fonctions Simon K45

  • Remarques

    Possibilité d’adapter la mini-colonne K45 à la carte de répartition des goulottes de plancher afin de tirer parti du cheminement des câbles au sol et de tirer parti des connexions électrique, voix, de données et multimédia.

  • Finition

    Métal

  • Matériau

    Aluminium

  • Contenu de l’emballage

    mini-colonne, base de fixation au sol, couvercle avant, enjoliveur supérieure, vis et manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Disponible en

    1 face, 2 faces (ovale) et 4 faces

  • Rigidité diélectrique

    Sans perforation ni contournament à 2000 V à 50H pendant 1 minute

  • Prise de terre

    < 0.05 ?

  • Propriétés électriques

    Avec continuité électrique

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Séparation à l'aide des compartiments de mini-colonne eux-mêmes pour éliminer toute interférence électromagnétique possible et les erreurs de transmission entre les câbles électriques et les câbles voix, données et multimédia

  • Résistance à la chaleur (ºC)

    +650ºC (selon la régle IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    5 MOhms à 500 V.

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +120º C

  • Plage de température pendant l’installation (ºC)

    -25 à 120º C

  • Version

    2 faces (Ovale)

  • Dimension de l’alimentation du câblage dans la plinthe (mm)

    70 x 32 mm x 2

  • Profondeur (mm)

    110

  • Dimensions (mm)

    310 x 80 x 110

  • Dimensions de la face avant (mm)

    310 x 45 mm

  • Dimensions du couvercle supérieur (mm)

    80 x 110 x 7 mm

Installation et maintenance

  • Vis nécessaires pour la fixation au sol

    4

  • Sens d’installation

    Vertical

  • Type d’installation

    Adapté pour l'installation sur tout type de revêtement de sol ou plancher technique

  • Retrait des composants

    Avec outil seulement

  • Retrait du couvercle

    Avec outil seulement

  • Type de fixation

    Utilisation des vis fournies

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 50085-2-4:2009

Informations logistique

  • Volume produit

    4684500MMQ

  • Poids net

    1.135KGM

  • Poids brut

    1.135KGM

  • Produit EAN

    8426436028890

  • Quantité d’emballage

    1

  • Hauteur emballage

    100MMT

  • Largeur emballage

    135MMT

  • Profondeur emballage

    347MMT

  • Volume emballage

    4684500MMQ

  • Poids net

    1.135KGM

  • Poids brut

    1.06KGM

  • Emballage EAN

    8426436028890
