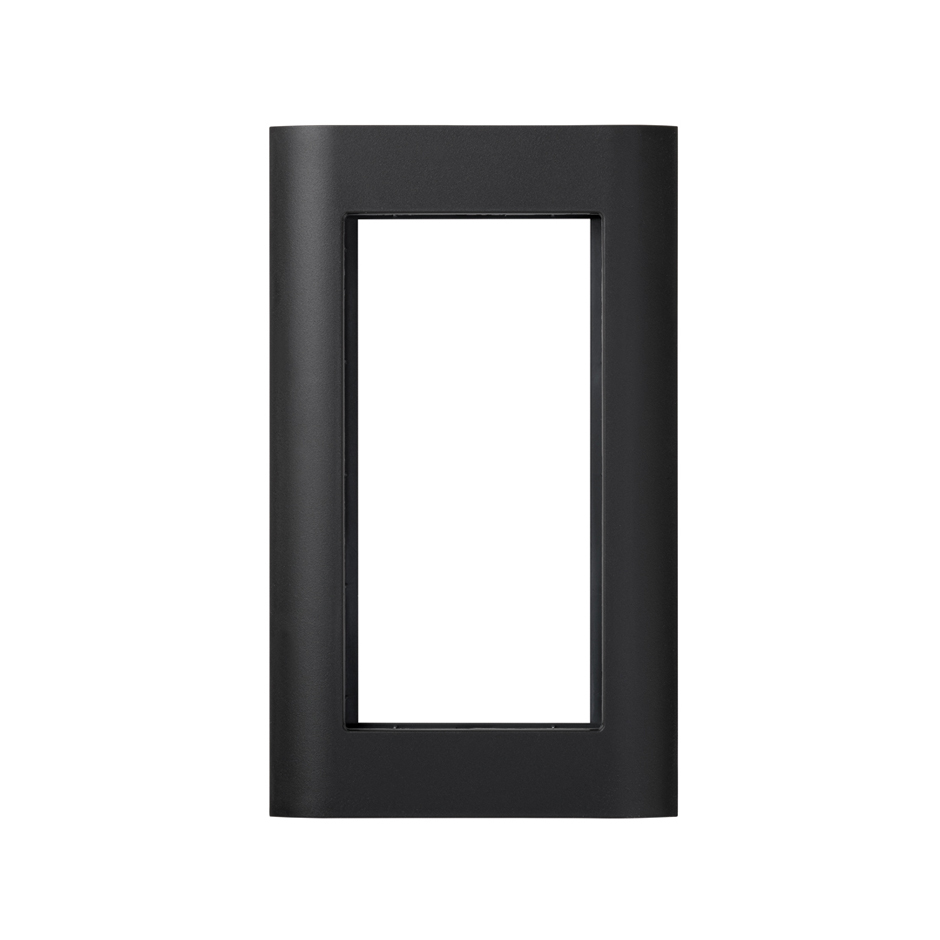

Cadre et support de cadre pour colonnes et mini colonnes graphite Simon 500 Cima vue frontale

Cadre et support de cadre pour colonnes et mini colonnes graphite Simon 500 Cima vue frontale

Ref
52550900-038

Cadre et support de cadre pour colonnes et mini colonnes graphite Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Ficha técnica
52550900-038-datasheet-fr.pdf
Manuels d’installation

  1. Hoja de instrucciones minicolumna Columna 500 CIMA_5.pdf [594KB]

Déclaration de conformité

  1. UES0122_5.pdf [359KB]

Plan

  1. Plano 52550900_2.pdf [233KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

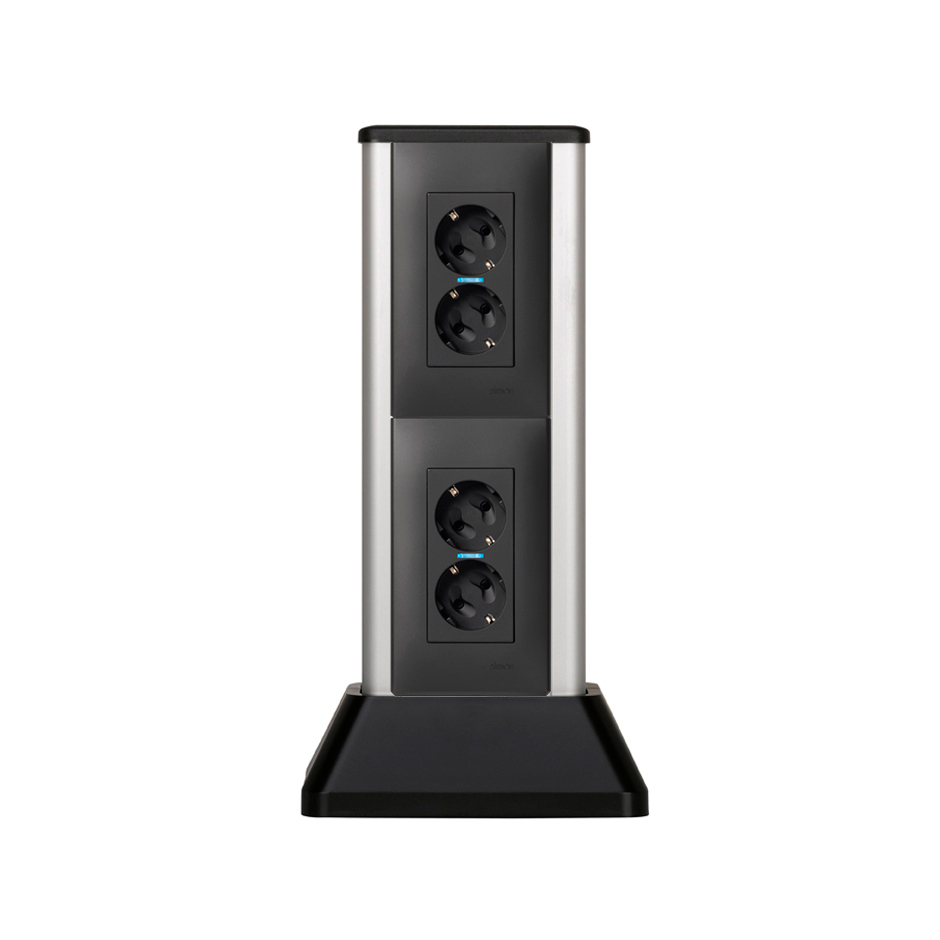

<p class=>Mini colonne en aluminium à 2 faces pour 4 modules doubles par face et enjoliveur aluminium Simon 500 Cima vue frontale</p>
Ref
52550224-033
Mini colonne en aluminium à 2 faces pour 4 modules doubles par face et enjoliveur aluminium Simon 500 Cima
<p class=>Mini colonne en aluminium à 2 faces pour 3 modules doubles par face et enjoliveur aluminium Simon 500 Cima vue frontale</p>
Ref
52550223-033
Mini colonne en aluminium à 2 faces pour 3 modules doubles par face et enjoliveur aluminium Simon 500 Cima
<p class=>Mini colonne en aluminium à 2 faces pour 2 modules doubles par face et enjoliveur aluminium Simon 500 Cima vue frontale</p>
Ref
52550222-033
Mini colonne en aluminium à 2 faces pour 2 modules doubles par face et enjoliveur aluminium Simon 500 Cima
<p class=>Colonne en aluminium à 2 faces et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale</p>
Ref
53550201-033
Colonne en aluminium à 2 faces et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima
<p class=>Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale</p>
Ref
53550101-033
Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima
<p class=>Mini colonne en aluminium avec 1 face pour 5 modules doubles aluminium Simon 500 Cima vue frontale</p>
Ref
52550115-033
Mini colonne en aluminium avec 1 face pour 5 modules doubles aluminium Simon 500 Cima
<p class=>Mini colonne en aluminium avec 1 face pour 4 modules doubles aluminium Simon 500 Cima vue frontale</p>
Ref
52550114-033
Mini colonne en aluminium avec 1 face pour 4 modules doubles aluminium Simon 500 Cima
<p class=>Mini colonne en aluminium avec 1 face pour 3 modules doubles aluminium Simon 500 Cima vue frontale</p>
Ref
52550113-033
Mini colonne en aluminium avec 1 face pour 3 modules doubles aluminium Simon 500 Cima
<p class=>Mini colonne en aluminium avec 1 face pour 2 modules doubles aluminium Simon 500 Cima vue frontale</p>
Ref
52550112-033
Mini colonne en aluminium avec 1 face pour 2 modules doubles aluminium Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (avec adaptateur)

  • Remarques

    Le support de cadre se fixe directement sur le profilé de goulotte, sans avoir recours à des outils.

  • Finition

    Graphite

  • Matériau

    Plastique

  • Contenu de l’emballage

    Support de cadre et cadre de finition

Informations techniques

  • Marché disponible

    CE

  • RAL

    7021

  • Prise de terre

    < 0.05 Ohms

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +60 ºC

  • Nombre de modules

    2

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    1 et 2 faces

  • Profondeur (mm)

    16

  • Dimensions (mm)

    135 x 80 x 16

Installation et maintenance

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Démontage des plaques

    Avec outil seulement

  • Type de fixation

    Par encliquetage direct dans le boîtier sélectionné (aucun outil requis pour la fixation)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 50085-2-4:2009

Informations logistique

  • Hauteur produit

    0MMT

  • Largeur produit

    0MMT

  • Profondeur produit

    0MMT

  • Volume produit

    0MMQ

  • Poids net

    0.045KGM

  • Poids brut

    0.045KGM

  • Produit EAN

    8421053254912

  • Quantité d’emballage

    10

  • Hauteur emballage

    95MMT

  • Largeur emballage

    155MMT

  • Profondeur emballage

    195MMT

  • Volume emballage

    2871375MMQ

  • Poids net

    0.45KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053094334
