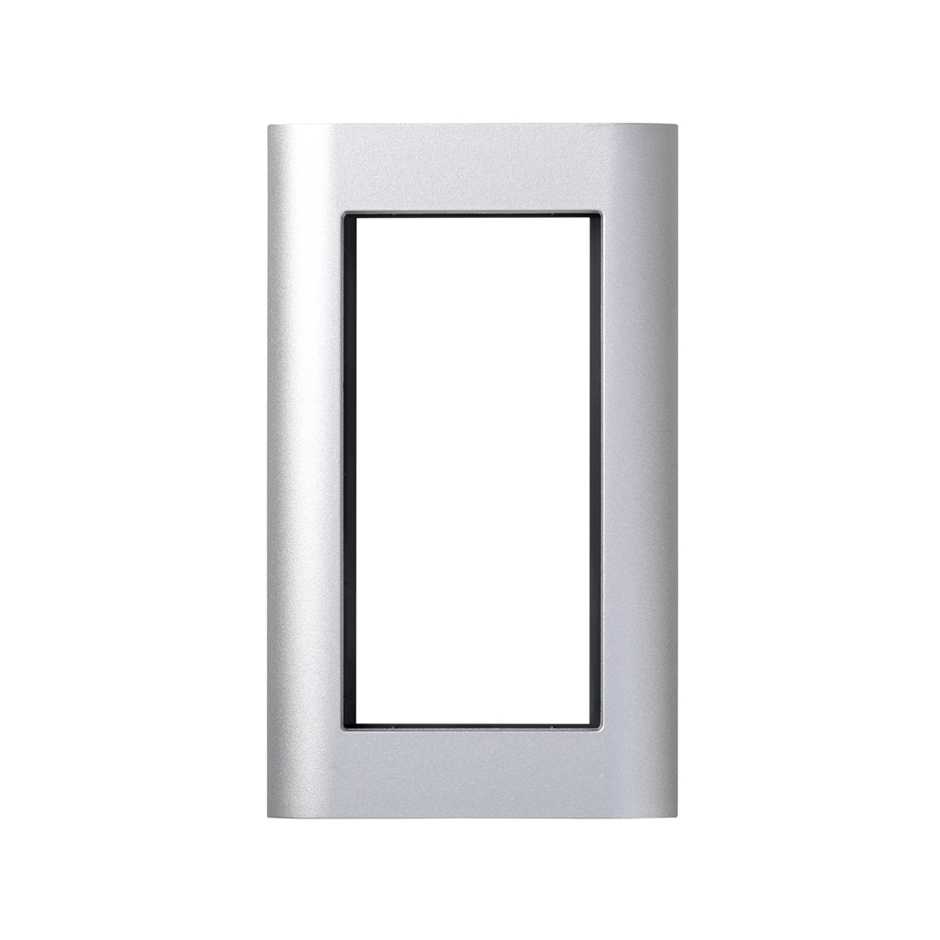

Cadre et support de cadre pour colonnes et mini colonnes aluminium Simon 500 Cima vue frontale

Ref

52550900-033

Cadre et support de cadre pour colonnes et mini colonnes aluminium Simon 500 Cima

Prix unitaire

9,77 €

Quantité d’emballage

10 Unités

Téléchargements disponibles

Fiche technique

52550900-033.pdf

Manuels d’installation

Hoja de instrucciones minicolumna Columna 500 CIMA_5.pdf [594KB]

Déclaration de conformité

UES0122_5.pdf [359KB]

Besoin d’un conseil ?

Principales caractéristiques

Séries

Simon 500 Cima

Séries compatibles

Simon 500 Cima

Ref

52550224-033

Mini colonne en aluminium à 2 faces pour 4 modules doubles par face et enjoliveur aluminium Simon 500 Cima

Mini colonne en aluminium à 2 faces pour 3 modules doubles par face et enjoliveur aluminium Simon 500 Cima vue frontale

Ref

52550223-033

Mini colonne en aluminium à 2 faces pour 3 modules doubles par face et enjoliveur aluminium Simon 500 Cima

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face et enjoliveur aluminium Simon 500 Cima vue frontale

Ref

52550222-033

Mini colonne en aluminium à 2 faces pour 2 modules doubles par face et enjoliveur aluminium Simon 500 Cima

Colonne en aluminium à 2 faces et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale

Ref

53550201-033

Colonne en aluminium à 2 faces et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima

Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima vue frontale

Ref

53550101-033

Colonne en aluminium à 1 face et 3 mètres de long avec enjoliveur aluminium Simon 500 Cima

Mini colonne en aluminium avec 1 face pour 5 modules doubles aluminium Simon 500 Cima vue frontale

Ref

52550115-033

Mini colonne en aluminium avec 1 face pour 5 modules doubles aluminium Simon 500 Cima

Mini colonne en aluminium avec 1 face pour 4 modules doubles aluminium Simon 500 Cima vue frontale

Ref

52550114-033

Mini colonne en aluminium avec 1 face pour 4 modules doubles aluminium Simon 500 Cima

Mini colonne en aluminium avec 1 face pour 3 modules doubles aluminium Simon 500 Cima vue frontale

Ref

52550113-033

Mini colonne en aluminium avec 1 face pour 3 modules doubles aluminium Simon 500 Cima

Mini colonne en aluminium avec 1 face pour 2 modules doubles aluminium Simon 500 Cima vue frontale

Ref

52550112-033

Mini colonne en aluminium avec 1 face pour 2 modules doubles aluminium Simon 500 Cima

Fiches produits

Téléchargements

Support

Information de base

Compatibilité

Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (avec adaptateur)
Remarques

Le support de cadre se fixe directement sur le profilé de goulotte, sans avoir recours à des outils.
Finition

Aluminium
Matériau

Plastique
Contenu de l’emballage

Support de cadre et cadre de finition

Informations techniques

Marché disponible

CE
Prise de terre

< 0.05 Ohms
IP

IP4X
Température maximale de fonctionnement (ºC)

+60 ºC
Nombre de modules

2
Plage de température pendant l’installation (ºC)

-5 à 60 ºC
Version

1 et 2 faces
Profondeur (mm)

16 mm
Dimensions (mm)

135 x 80 x 16

Installation et maintenance

Sens d’installation

Vertical, correspondant à la direction des mécanismes
Démontage des plaques

Avec outil seulement
Type de fixation

Par encliquetage direct dans le boîtier sélectionné (aucun outil requis pour la fixation)
Entretien

Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.
