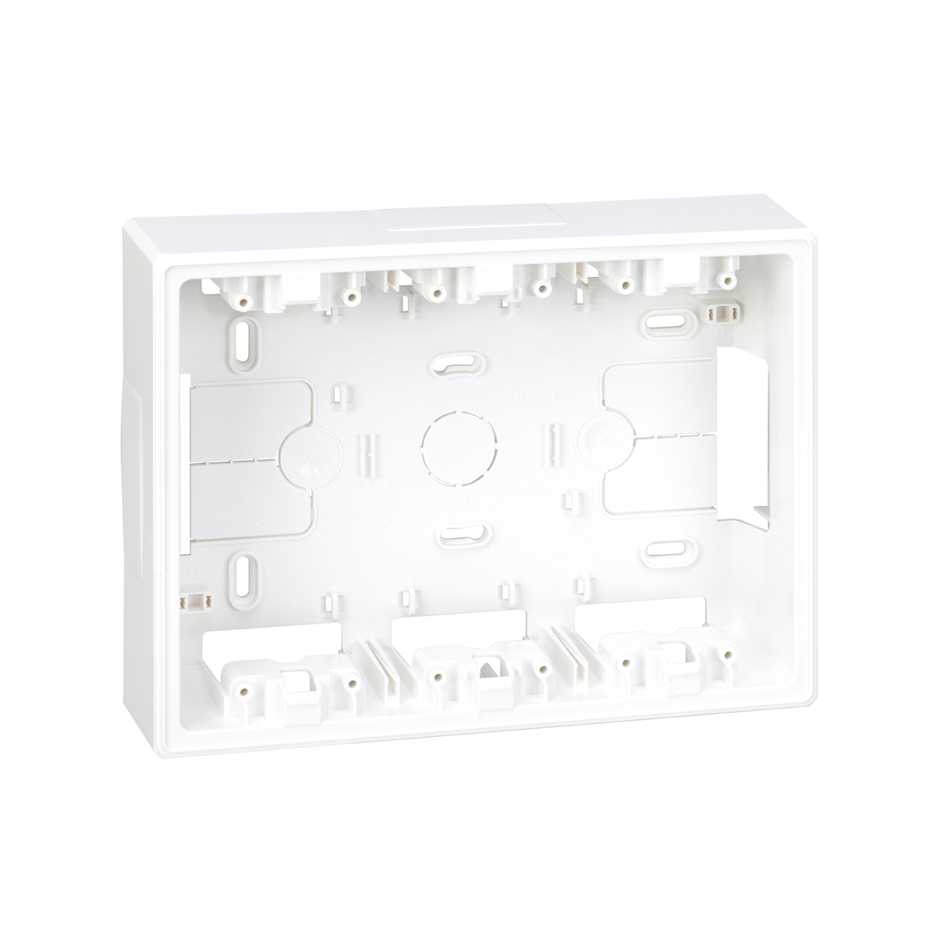

Base pour boîte murale en saillie 3 modules doubles blanche Simon 500 Cima vue frontale

Base pour boîte murale en saillie 3 modules doubles blanche Simon 500 Cima emballage

Base pour boîte murale en saillie 3 modules doubles blanche Simon 500 Cima vue frontale

Base pour boîte murale en saillie 3 modules doubles blanche Simon 500 Cima emballage

Ref
51050003-030

Base pour boîte murale en saillie 3 modules doubles blanche Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Fiche technique
51050003-030-fr-datasheet.pdf
Manuels d’installation

  1. Hoja de instrucciones cajas de pared Simon 500 Cima_2.pdf [9MB]

Plan

  1. Plano 51050003_3.pdf [425KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=>Vue de face Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 éléments vides blanc Simon 500 Cima</p>
Ref
51000309-030
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 éléments vides blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 6 UTP blanc Simon 500 Cima</p>
Ref
51000308-030
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 6 UTP blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie ou encastrement 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 6 UTP blanc Simon 500 Cima</p>
Ref
51000307-030
Kit boîte murale saillie ou encastrement 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 6 UTP blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises 2RJ45 blanc Simon 500 Cima</p>
Ref
51000305-030
Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises 2RJ45 blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie/encastrement 3 éléments doubles couvercle abattant,double prise,double prise UPS,2 prises RJ45 blanc Simon 500 Cima</p>
Ref
51000304-030
Kit boîte murale saillie/encastrement 3 éléments doubles couvercle abattant,double prise,double prise UPS,2 prises RJ45 blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie/encastrement 3 éléments doubles avec couvercle abattant, 2 doubles prises, 2 prises RJ45 blanc Simon 500 Cima</p>
Ref
51000303-030
Kit boîte murale saillie/encastrement 3 éléments doubles avec couvercle abattant, 2 doubles prises, 2 prises RJ45 blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises 1RJ45 blanc Simon 500 Cima</p>
Ref
51000302-030
Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises 1RJ45 blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie ou encastrement pour 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 blanc Simon 500 Cima</p>
Ref
51000301-030
Kit boîte murale saillie ou encastrement pour 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 blanc Simon 500 Cima
<p class=>Vue de face Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima</p>
Ref
51000306-030
Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 (utilisant des adaptateurs spécifiques), combinables avec la gamme Simon goulotte

  • Remarques

    Alternativement, vous pouvez visser les porte-cadres dans la base du boîtier si vous avez besoin d'une fixation supplémentaire.

  • Finition

    Blanc

  • Matériau

    Plastique

  • Contenu de l’emballage

    Base pour boîte murale, broche de fixation, vis, manuel d'installation

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    7

  • Nombre de trous de fixation pour serre-câble

    10

  • Nombre de trous pré-percés 30 x 50 mm

    2

  • Nombre de trous prépercés Ø20 mm

    2

  • Nombre de trous pré-percés Ø25 mm

    1

  • RAL

    9003

  • Disponible en

    2, 3 et 4 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans les boîtiers intégrés dans le boîtier à cet effet.

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5MOhms at 500V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +60 ºC

  • Nombre de boîtiers de mise à la terre

    2

  • Nombre de modules

    6

  • Nombre d’entrées latérales

    5

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    3 modules doubles

  • Profondeur (mm)

    50

  • Dimensions (mm)

    223 x 167 x 50

Installation et maintenance

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour une installation murale en saillie

  • Retrait des composants

    Avec outil seulement

  • Type de fixation

    Utilisation des vis fournies

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60670-1:2005 + IEC 60884-1 Ed 3.2

Informations logistique

  • Poids net

    0.39KGM

  • Poids brut

    0.39KGM

  • Produit EAN

    8421053101216

  • Quantité d’emballage

    1

  • Hauteur emballage

    90MMT

  • Largeur emballage

    160MMT

  • Profondeur emballage

    220MMT

  • Volume emballage

    1.76DMQ

  • Poids net

    0.39KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053101216
