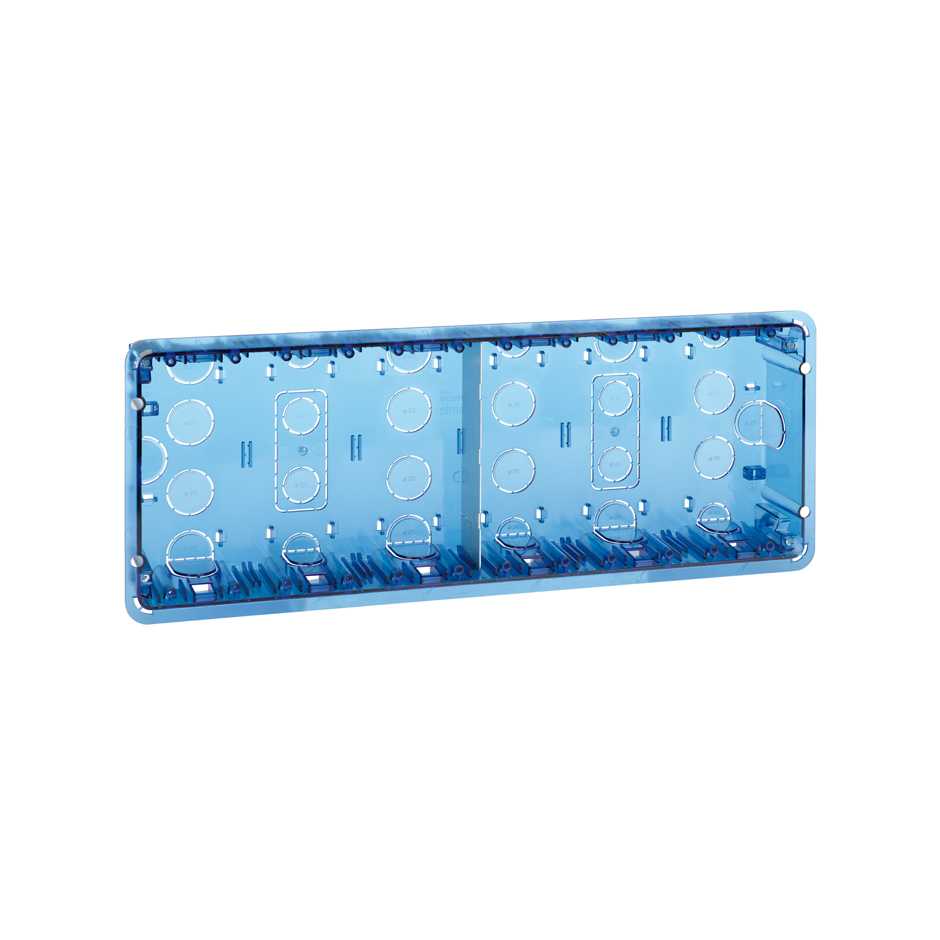

Boîte murale à encastrer pour 6 modules doubles Simon 500 Cima
Référence:
51020106-039
PVR:
Vérifier
Emballage:
1Ud
INFORMATION DE BASE
Série:
Simon 500 Cima
Version:
6 modules doubles
Nombre de modules:
12
Disponible en:
1, 2, 3, 4 et 6 modules doubles
Disponibilité de KIT:
Non
Compatibilité:
Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 en utilisant un adaptateur spécifique
Contenu de l'emballage:
Boîte murale à encastrer, couvercle de protection pour boîte, cloison métallique et film pour recouvrir les éléments pré-perforés de la boîte
Remarques:
Le boîtier d'encastrement peut être utilisé comme gabarit lors de l'installation grâce aux guides de marquage du périmètre du boîtier.
INFORMATION TECHNIQUE
Dimensions:
390 x 143 mm
Profondeur:
50 mm
Plage de performance des griffes:
Entre 4 et 30 mm
Résistance à la chaleur:
+125 ºC (conformément à la norme IEC 60695-10-2)
Extinguible:
+850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)
Résistance d'isolement:
>5MOhms at 500V
Résistance diélectrique:
Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute
Nombre d’entrées latérales:
2
Nombre de pré-découpe Ø 20 mm:
10
Nombre de pré-découpe Ø 25 mm:
16
Nombre de pré-matrices 30 x 70 mm:
2
Nombre de trous porte-brides:
22
Nombre de logements terre:
2
Immunité électromagnétique pour le câblage VDM:
Sécurisé en installant la cloison métallique dans le boîtier prévu à cet effet dans le boîtier.
Indice de protection:
4X
Indice de résistance:
7
RAL:
Non-défini
Matière première:
Thermoplastique sans halogène garantissant l'absence de propagation de la flamme en cas d'incendie et une faible toxicité en cas d'émission de fumée.
Type de produit:
Standard
Disponible sur le marché:
CE
RÈGLEMENTS
Conforme à la norme:
Directive 2014/35/UE LVD + EN 60670-1:2005
INSTALLATION ET ENTRETIEN
Type d'installation:
Convient pour un montage encastré au mur
Fixation:
Utilisation des griffes incluses dans l'enclos, en combinaison avec des agrégats, des liants, des additifs, etc.
Sens d'installation:
Vertical, correspondant à la direction des mécanismes
Extraction de composants:
Seulement avec outil
Creux:
388 x 141 mm
Distance entre les tiroirs à encastrer pour un alignement optimal:
22 mm
Plage de température lors de l'installation:
-5 à 60 ºC
Température maximale pendant les travaux de construction:
+90 ºC
Entretien:
Nettoyer avec un chiffon doux et sec, n'utilisez pas de chiffons abrasifs ni de produits de nettoyage contenant du chlore.
