Boîte murale à encastrer pour 3 modules doubles Simon 500 Cima vue frontale

Boîte murale à encastrer pour 3 modules doubles Simon 500 Cima vue frontale

Boîte murale à encastrer pour 3 modules doubles Simon 500 Cima vue frontale

Boîte murale à encastrer pour 3 modules doubles Simon 500 Cima vue frontale

Ref
51020103-039

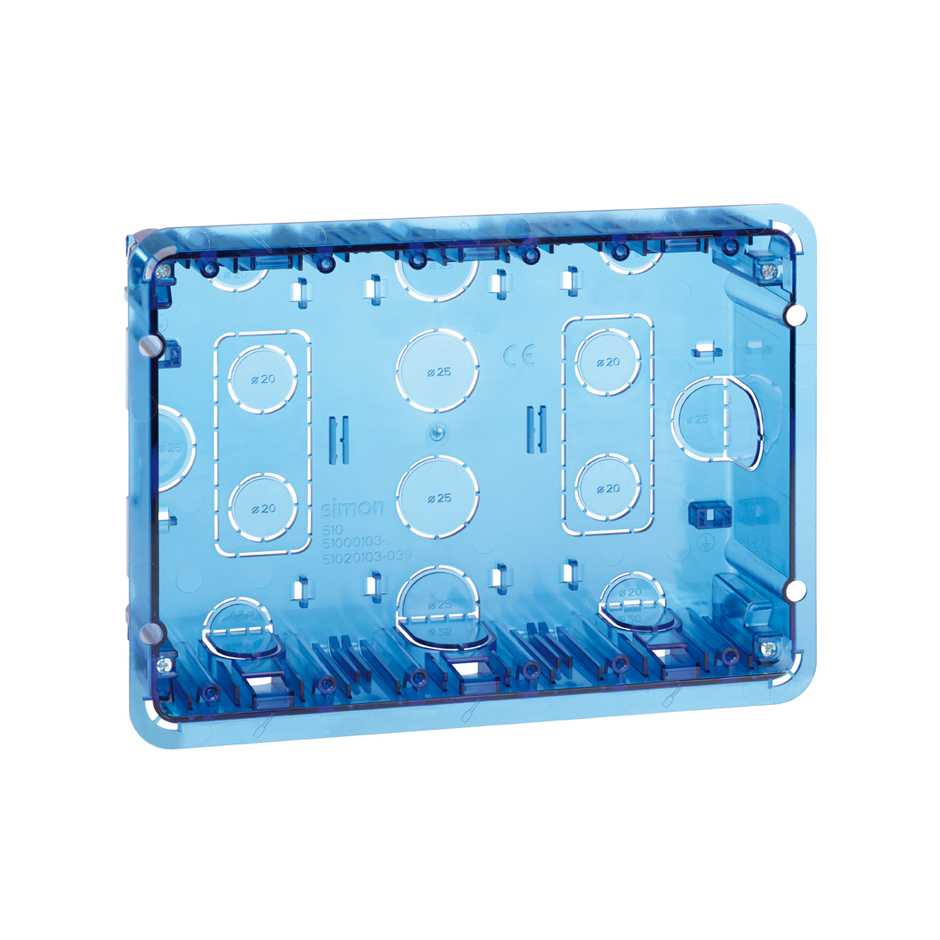

Boîte murale à encastrer pour 3 modules doubles Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
1 Unité

Téléchargements disponibles

Ficha técnica
51020103-039-datasheet-fr.pdf
Manuels d’installation

  1. 990731.pdf [436KB]

Déclaration de conformité

  1. UES0106.pdf [628KB]

Plan

  1. Plano 51020103_3.pdf [775KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Cadre mural et support de cadre pour 3 modules doubles graphite Simon 500 Cima vue frontale
Ref
51010103-038
Cadre mural et support de cadre pour 3 modules doubles graphite Simon 500 Cima
Cadre mural et support de cadre pour 3 modules doubles blanche Simon 500 Cima vue frontale
Ref
51010103-030
Cadre mural et support de cadre pour 3 modules doubles blanche Simon 500 Cima
Cadre mural et support de cadre pour 3 modules doubles aluminium Simon 500 Cima vue frontale
Ref
51010103-033
Cadre mural et support de cadre pour 3 modules doubles aluminium Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima graphite front view
Ref
51000308-038
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 6 UTP graphite Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima graphite front view
Ref
51000307-038
Kit de boîte murale en saillie ou encastrée 3 éléments doubles avec 2 prises doubles, 2 plaques 1 RJ45 6 UTP graphite Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima graphite front view
Ref
51000305-038
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises 2RJ45 graphite Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements with hinged cover Simon 500 Cima graphite front view
Ref
51000303-038
Kit boîte murale saillie/encastrement 3 éléments doubles avec couvercle abattant,2 doubles prises, 2 prises RJ45 graphite Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima graphite front view
Ref
51000302-038
Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises RJ45 graphite Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima graphite front view
Ref
51000301-038
Kit boîte murale saillie ou encastrement pour 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 graphite Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements with 2 empty elements for customising Simon 500 Cima white front view
Ref
51000309-030
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 éléments vides blanc Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima white front view
Ref
51000308-030
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 6 UTP blanc Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima white front view
Ref
51000307-030
Kit boîte murale saillie ou encastrement 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 6 UTP blanc Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima white front view
Ref
51000305-030
Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises 2RJ45 blanc Simon 500 Cima
Surface mount or flush-mount wall box kit 3 for double elements with hinged cover Simon 500 Cima white front view
Ref
51000304-030
Kit boîte murale saillie/encastrement 3 éléments doubles couvercle abattant,double prise,double prise UPS,2 prises RJ45 blanc Simon 500 Cima
Surface mount or flush-mount wall box kit 3 for double elements with hinged cover Simon 500 Cima white front view
Ref
51000303-030
Kit boîte murale saillie/encastrement 3 éléments doubles avec couvercle abattant, 2 doubles prises, 2 prises RJ45 blanc Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima white front view
Ref
51000302-030
Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises 1RJ45 blanc Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima white front view
Ref
51000301-030
Kit boîte murale saillie ou encastrement pour 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 blanc Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima white front view
Ref
51000306-030
Kit boîte murale saillie/encastrement pour 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 3M® blanc Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima aluminium front view
Ref
51000308-033
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise,1 double prise UPS,2 prises RJ45 6 UTP aluminium Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima aluminium front view
Ref
51000307-033
Kit boîte murale saillie ou encastrement 3 éléments doubles avec 2 doubles prises et 2 prises 1RJ45 6 UTP aluminium Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima aluminium front view
Ref
51000305-033
Kit boîte murale saillie/encastrement pour 3 éléments doubles,1 double prise,1 double prise UPS,2 prises 2RJ45 aluminium Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements with hinged cover Simon 500 Cima aluminium front view
Ref
51000303-033
Kit boîte murale saillie/encastrement 3 éléments doubles avec couvercle abattant, 2 doubles prises, 2 prises RJ45 aluminium Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima aluminium front view
Ref
51000302-033
Kit boîte murale saillie/encastrement 3 éléments doubles avec 1 double prise, 1 double prise UPS et 2 prises RJ45 aluminium Simon 500 Cima
Surface mount or flush-mount wall box kit for 3 double elements Simon 500 Cima aluminium front view
Ref
51000301-033
Kit boîte murale saillie ou encastrement pour 3 éléments doubles avec 2 doubles prises et 2 prises 1 RJ45 aluminium Simon 500 Cima
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes Simon 500 Cima et Simon 27 Play / Simon K45 en utilisant un adaptateur spécifique

  • Remarques

    Le boîtier d'encastrement peut être utilisé comme gabarit lors de l'installation grâce aux guides de marquage du périmètre du boîtier.

  • Matériau

    Plastique

  • Contenu de l’emballage

    Boîte murale à encastrer, couvercle de protection pour boîte et film pour recouvrir les éléments pré-perforés de la boîte

Informations techniques

  • Marché disponible

    CE

  • Classification IK

    7

  • Nombre de trous de fixation pour serre-câble

    10

  • Nombre de trous pré-percés 30 x 70 mm

    2

  • Nombre de trous prépercés Ø20 mm

    8

  • Nombre de trous pré-percés Ø25 mm

    6

  • Disponible en

    1, 2, 3, 4 et 6 modules doubles

  • Rigidité diélectrique

    Pas de trous ni de contours, avec 2000V à 50 Hz pendant 1 minute

  • Immunité aux champs électromagnétiques pour le câblage VDM

    Sécurisé en installant la cloison métallique dans le boîtier prévu à cet effet dans le boîtier.

  • Résistance à la chaleur (ºC)

    +125ºC (selon la norme IEC 60695-10-2)

  • Résistance d’isolement (V-MΩ)

    >5MOhms at 500V

  • IP

    IP4X

  • Température maximale de fonctionnement (ºC)

    +90 ºC

  • Nombre de boîtiers de mise à la terre

    2

  • Nombre de modules

    6

  • Nombre d’entrées latérales

    2

  • Dimension de l’ouverture (mm)

    199 x 141 mm

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    3 modules doubles

  • Profondeur (mm)

    50

  • Dimensions (mm)

    201 x 143 x 50

  • Distance entre les boîtiers d’encastrement pour un alignement optimal (mm)

    22 mm

Installation et maintenance

  • Portée de la pince (mm)

    Entre 4 et 30 mm

  • Extinction (ºC)

    +850 ºC / 30 secondes (GWFI conforme à la norme IEC 60695-2-11)

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour un montage encastré au mur

  • Retrait des composants

    Avec outil seulement

  • Type de fixation

    Utilisation des griffes incluses dans l'enclos, en combinaison avec des agrégats, des liants, des additifs, etc.

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + EN 60670-1:2005

Informations logistique

  • Poids net

    0.3KGM

  • Poids brut

    0.3KGM

  • Produit EAN

    8421053090770

  • Quantité d’emballage

    1

  • Hauteur emballage

    52MMT

  • Largeur emballage

    165MMT

  • Profondeur emballage

    225MMT

  • Volume emballage

    1.93MMQ

  • Poids net

    0.3KGM

  • Poids brut

    0.32KGM

  • Emballage EAN

    8421053090770
