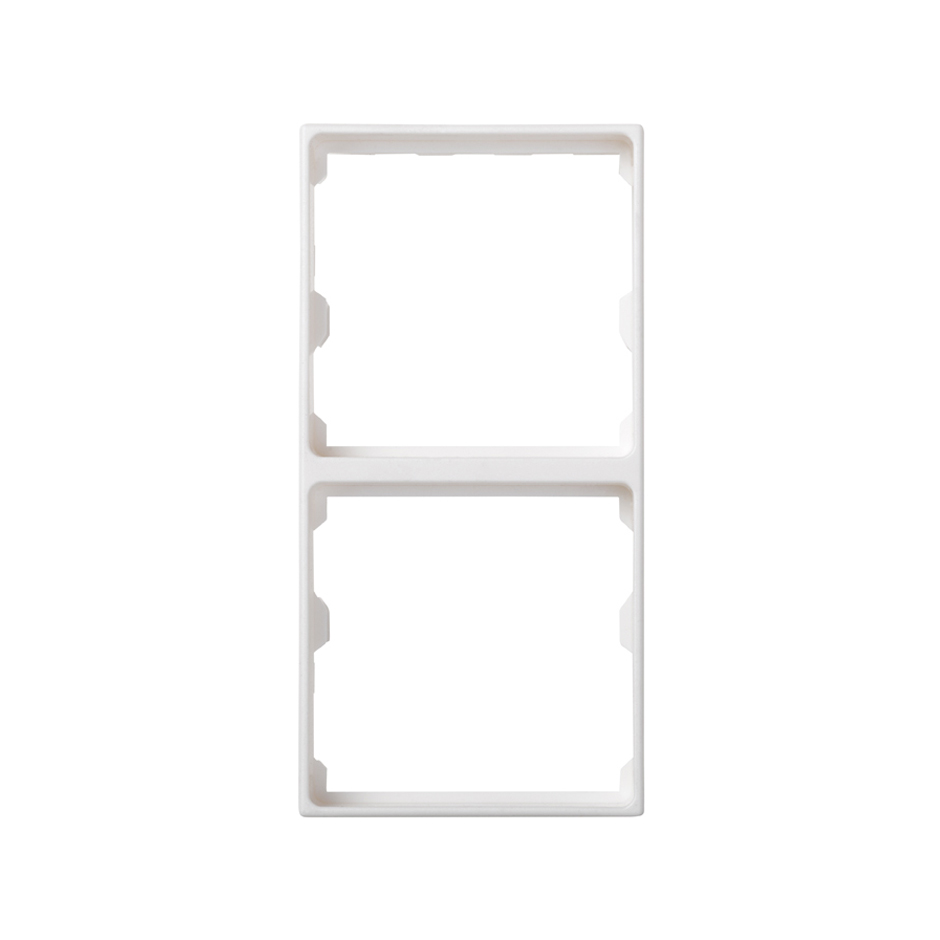

Double plaque d'adaptation pour solutions Simon 27 blanche Simon 500 Cima vue frontale

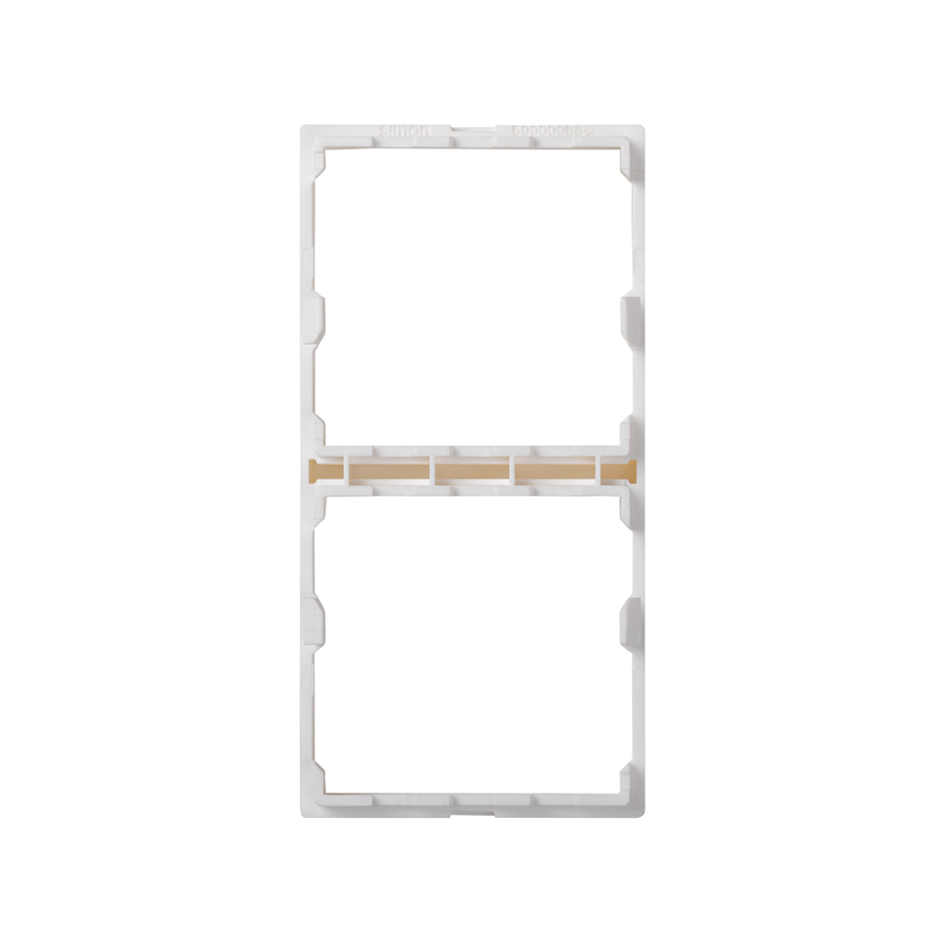

Double plaque d'adaptation pour solutions Simon 27 blanche Simon 500 Cima vue arrière

Double plaque d'adaptation pour solutions Simon 27 blanche Simon 500 Cima vue frontale

Double plaque d'adaptation pour solutions Simon 27 blanche Simon 500 Cima vue arrière

Ref
50000088-030

Double plaque d'adaptation pour solutions Simon 27 blanche Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Fiche technique
50000088-030-datasheet-fr.pdf
Déclaration de conformité

  1. UES0109.pdf [451KB]

Plan

  1. Plano 50000088_3.pdf [221KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

<p class=></p>
Ref
27432-65
Prise schuko 16 A 250V~ avec dispositif de sécurité et connexion rapide blanche Simon 27 Play
<p class=></p>
Ref
27333-65
Interrupteur pour volets 10 A 250V~ avec 3 positions : montée, descente et arrêt blanc Simon 27 Play
<p class=></p>
Ref
27101-65
Interrupteur unipolaire 10 AX 250V~ avec système de raccordement rapide blanc Simon 27 Play
<p class=></p>
Ref
2701094-030
Connecteur HDMI v1.4 demi-élément blanc Simon 27 Play
<p class=></p>
Ref
2700091-030
Connecteur VGA HD15 femelle avec système de raccordement par vis et plaque intégrée blanche Simon 27 Play
<p class=></p>
Ref
2701090-030
Connecteur USB 2.0 de type A élément blanc Simon 27 Play
Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Mécanismes mécaniques Simon 27 Play

  • Remarques

    Si vous installez des mécanismes électroniques Simon 27 Play, vous devrez utiliser l'article no. 50011088-030.

  • Finition

    Blanc

  • Matériau

    Plastique

  • Contenu de l’emballage

    Plaque d'adaptation pour mécanismes mécaniques Simon 27 pour 2 éléments

Informations techniques

  • Marché disponible

    CE

  • RAL

    9003

  • Disponible en

    Adaptateur pour mécanismes mécaniques Simon 27 Play pour 1 module double, et 1 module double avec une version spécifique pour Simon 27 Mécanismes électroniques Play

  • IP

    IP20

  • Température maximale de fonctionnement (ºC)

    +60 ºC dans les installations murales en saillie et +90 ºC dans les installations murales encastrées

  • Nombre de modules

    2

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    2 éléments

  • Profondeur (mm)

    9.62

  • Dimensions (mm)

    100 x 50 x 9,62

Installation et maintenance

  • Installation possible dans un boîtier d’encastrement

    Spécifique Simon 500 Cima

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour une installation en saillie ou encastrée

  • Retrait de la plaque

    Avec outil seulement

  • Type de fixation

    Par encliquetage direct dans le boîtier sélectionné (aucun outil requis pour la fixation)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    UNE-EN 60.670-1:2006

Informations logistique

  • Poids net

    0.015KGM

  • Poids brut

    0.015KGM

  • Quantité d’emballage

    10

  • Hauteur emballage

    88MMT

  • Largeur emballage

    123MMT

  • Profondeur emballage

    136MMT

  • Volume emballage

    1472064MMQ

  • Poids net

    0.15KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053095584
