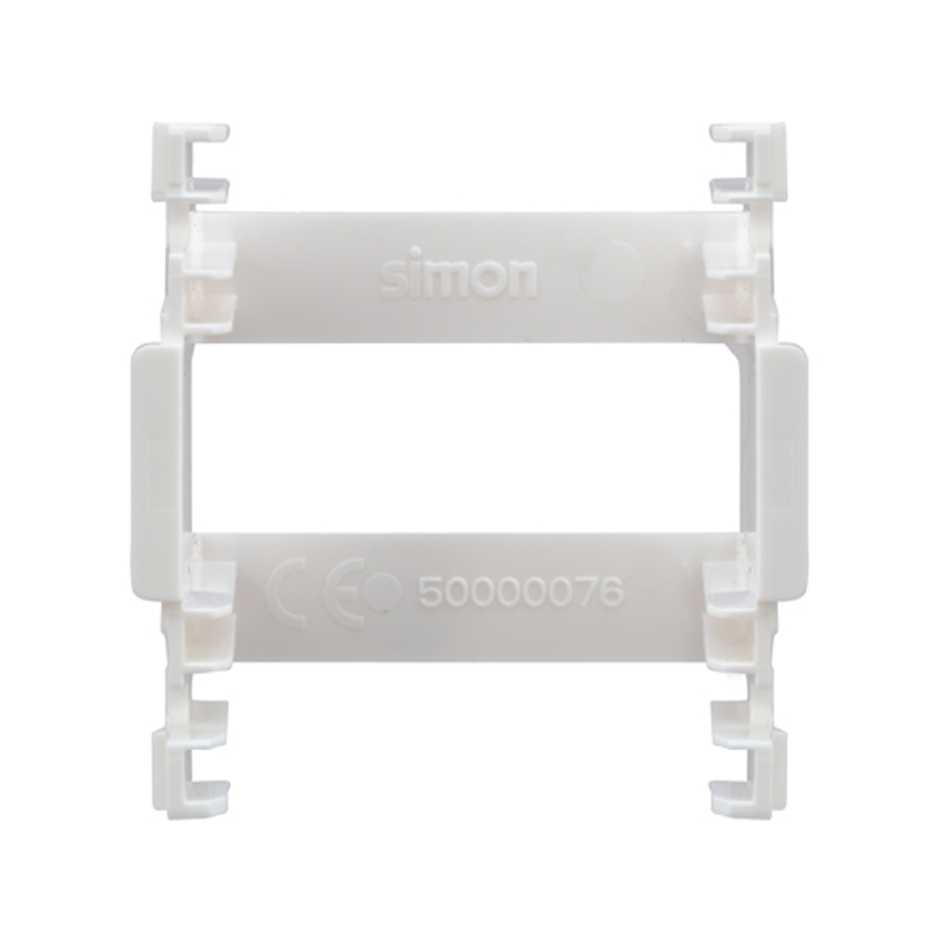

Adaptateur de rail DIN pour disjoncteur magnétothermique ou différentiel Simon 500 Cima vue frontale

Adaptateur de rail DIN pour disjoncteur magnétothermique ou différentiel Simon 500 Cima vue frontale

Ref
50000076-039

Adaptateur de rail DIN pour disjoncteur magnétothermique ou différentiel Simon 500 Cima

Prix unitaire
À consulter
Quantité d’emballage
10 Unités

Téléchargements disponibles

Fiche technique
50000076-039-fr-datasheet.pdf
Manuels d’installation

  1. Hoja de instrucciones montaje Magneto 500 CIMA_7.pdf [679KB]

Déclaration de conformité

  1. UES0127_4.pdf [298KB]

Plan

  1. Plano 50000076_3.pdf [213KB]

Besoin d’un conseil ?
Principales caractéristiques
Séries
Simon 500 Cima
Séries compatibles

Simon 500 Cima

Fiches produits
Téléchargements
Support
Information de base

  • Compatibilité

    Boîtes murales, mini poteaux, mini colonnes, colonnes et Boîtes métalliques Simon 500 Cima

  • Remarques

    Conception universelle pour l'installation dans n'importe quelle boîte Simon 500 Cima, à l'exception des boîtes de sol

  • Finition

    Blanc

  • Matériau

    Plastique

  • Contenu de l’emballage

    Adaptateur pour rail DIN pour installation dans des boîtes murales, des mini poteaux, des mini colonnes et des boîtes en métal Simon 500 Cima et manuel d'installation.

Informations techniques

  • Marché disponible

    CE

  • RAL

    9003

  • Disponible en

    Adaptateur pour boîtes murales, mini poteaux, mini colonne, colonne, boîtiers métalliques, avec une version spéciale pour les boîtes de sol

  • Format

    DIN

  • IP

    IP20

  • Température maximale de fonctionnement (ºC)

    +60 ºC dans les installations murales en saillie et +90 ºC dans les installations murales encastrées

  • Plage de température pendant l’installation (ºC)

    -5 à 60 ºC

  • Version

    2 éléments

  • Dimensions (mm)

    50 x 41

Installation et maintenance

  • Installation possible dans un boîtier d’encastrement

    Spécifique Simon 500 Cima

  • Sens d’installation

    Vertical, correspondant à la direction des mécanismes

  • Type d’installation

    Convient pour une installation dans des boîtiers muraux, des mini poteaux, des mini colonnes, des colonnes et des boîtiers métalliques en saillie ou encastrés

  • Retrait du couvercle

    Avec outil seulement

  • Type de fixation

    Par encliquetage direct dans le MCB ou le RCCB et combiné avec le support de cadre (aucun outil requis pour la fixation)

  • Entretien

    Nettoyez avec un chiffon doux et sec. N'utilisez pas de chiffons abrasifs et/ou de nettoyants contenant du chlore.

Réglementation

  • Règlementation

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60898-1:2003 + EN 60898-1:2003 A1:2004 + EN 60898-1:2003 A11:2005 + EN 60898-1:2003 A12:2008 + EN 60898-1:2003 A13:2012

Informations logistique

  • Poids net

    0.014KGM

  • Poids brut

    0.014KGM

  • Quantité d’emballage

    10

  • Hauteur emballage

    88MMT

  • Largeur emballage

    123MMT

  • Profondeur emballage

    136MMT

  • Volume emballage

    1472064MMQ

  • Poids net

    0.14KGM

  • Poids brut

    0KGM

  • Emballage EAN

    8421053096284

Manuels d’installation
Hoja de instrucciones montaje Magneto 500 CIMA_7.pdf [679KB]
https://cdn.pimber.ly/public/asset/raw/61e53326b02781001c06e002/bb864c11/6450e7…
Déclaration de conformité
UES0127_4.pdf [298KB]
https://cdn.pimber.ly/public/asset/raw/61e53326b02781001c06e002/d1621da8/645214…
Plan
Plano 50000076_3.pdf [213KB]
https://cdn.pimber.ly/public/asset/raw/61e53326b02781001c06e002/958f7fff/678933…
