Ref
KF270/14

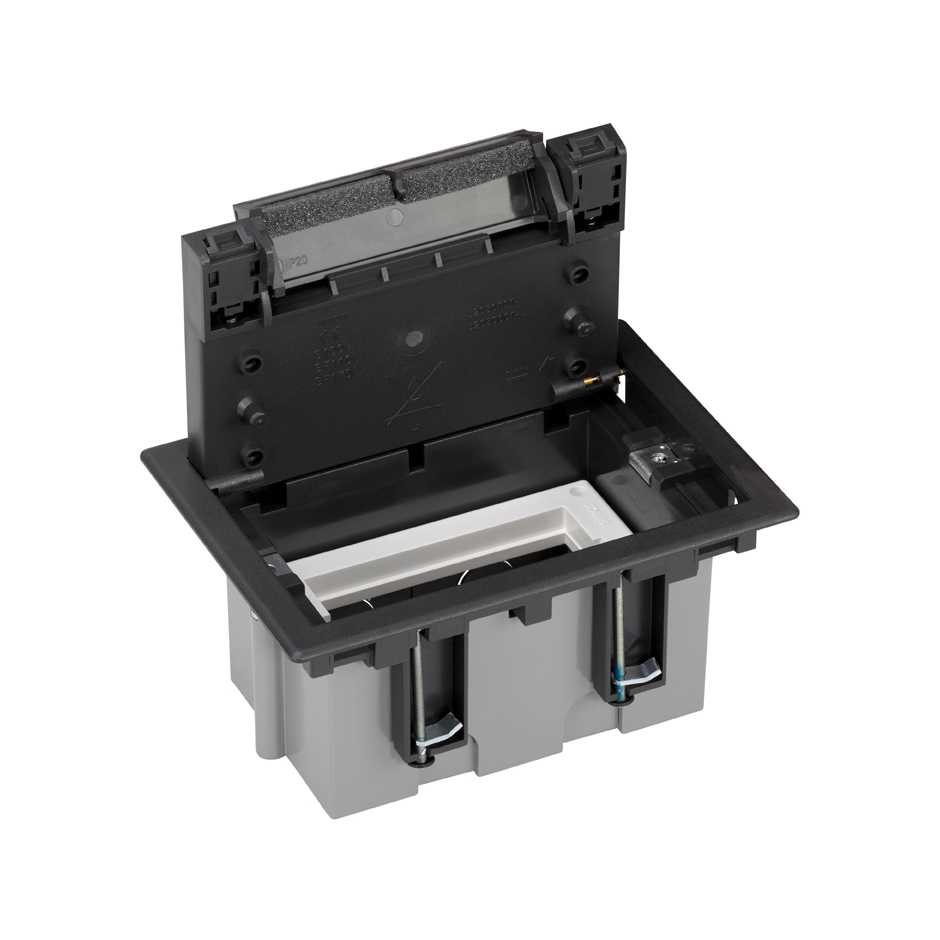

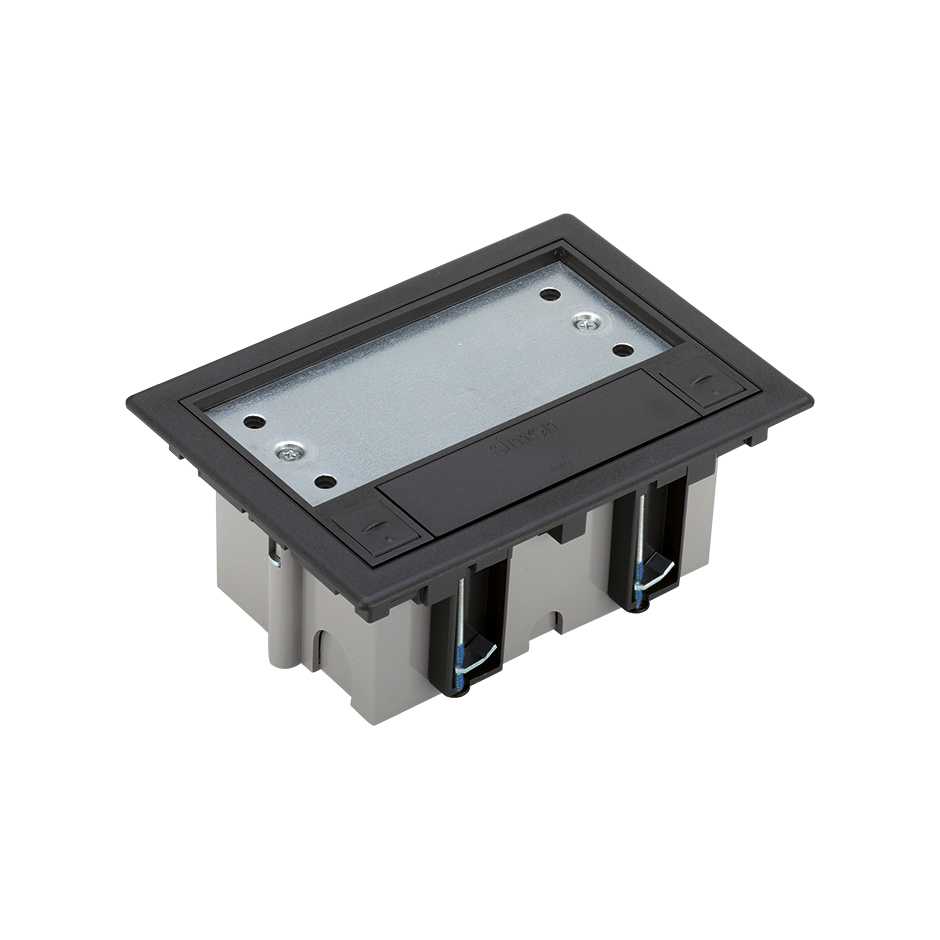

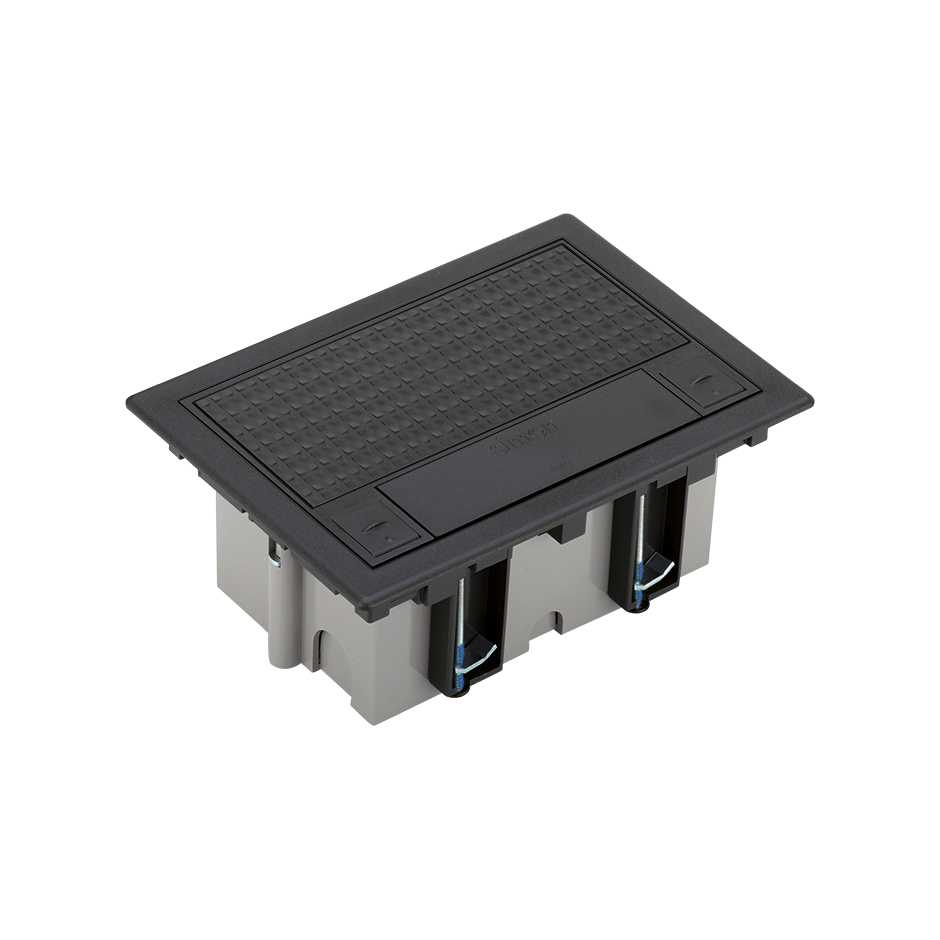

Люк регулируемой глубины на 2 механизма K45 для установки в бетон цвета графит Simon CIMA
Цена/единица
По запросу
Количество упаковок
1 Единица
Основные характеристики
Серии
Simon Cima
Совместимые серии
Simon Cima
Основная информация
-
Совместимость
Механизмы Simon K45
-
Примечания
При установке в бетонный пол необходима монтажная коробка арт. G11. Используйте декоративную накладку арт. KF201/8 или S105/14 если не устанавливается элемент напольного покрытия
-
Отделка
Графит
-
Комплект поставки
Люк, металлическая перегородка, кабель заземления, крепеж и руководство по установке
Техническая информация
-
IK-код
8
-
Количество отверстий для зажимов
2
-
Количество подготовленных отверстий Ø12_5 мм
2
-
Количество подготовленных отверстий Ø20 мм
2
-
Количество подготовленных отверстий Ø26 мм
2
-
RAL
7021
-
Диэлектрическая прочность
Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты
-
Термостойкость (ºC)
+125ºC (согл. IEC 60695-10-2)
-
Сопротивление изоляции (В-MΩ)
>5 MΩ при 500В~
-
IP
IP4X
-
Максимальная нагрузка (кг)
800kg
-
Размер отверстия (мм)
170 x 115 mm
-
Диапазон температуры хранения (ºC)
-25 - 50 ºC
-
Диапазон температуры при монтаже (ºC)
-5 - 60 ºC
-
Версия
2 поста
-
Глубина (мм)
76 mm
-
Глубина диапазона регулировки (мм)
76 mm - 100 mm
-
Размеры (мм)
132 x 187
-
Высота установки рамы от уровня пола (мм)
3,2 mm
-
Размеры откидной крышки (мм)
105 x 161 x 15 mm
-
Зазор во внутреннем коробке при максимальной регулировке (мм)
38 mm
-
Зазор во внутреннем коробке при минимальной регулировке (мм)
13 mm
-
Размеры встраиваемого лотка (мм)
220 x 172,2 mm
Установка и обслуживание
-
Количество положений открытия крышки
2
-
Возможность установки в лоток
Plastique
-
Огнеупорность (ºC)
+850 ºC / 30 с (GWFI, в соответствии со стандартом МЭК 60695-2-11)
-
Направление установки
Горизонтальный
-
Тип установки
Установка в бетонных и фальшполах
-
Извлечение компонентов
Требуется инструмент
-
Снятие крышки
Требуется инструмент
-
Демонтаж рамы
Требуется инструмент
-
Снятие монтажной рамки
Требуется инструмент
-
Тип крепления
Посредством фиксации монтажных лапок
-
Обслуживание
Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора
Логистические данные
-
Масса нетто
0.61 KGM
-
Масса брутто
0.61 KGM
-
Количество упаковок
1
-
Высота упаковки
95 MMT
-
Ширина упаковки
155 MMT
-
Глубина упаковки
195 MMT
-
Объем упаковки
2.871 MMQ
-
Масса нетто
0.61 KGM
-
Масса брутто
0.61 KGM
-
Номер EAN упаковки
8421053125373
