Simon K45

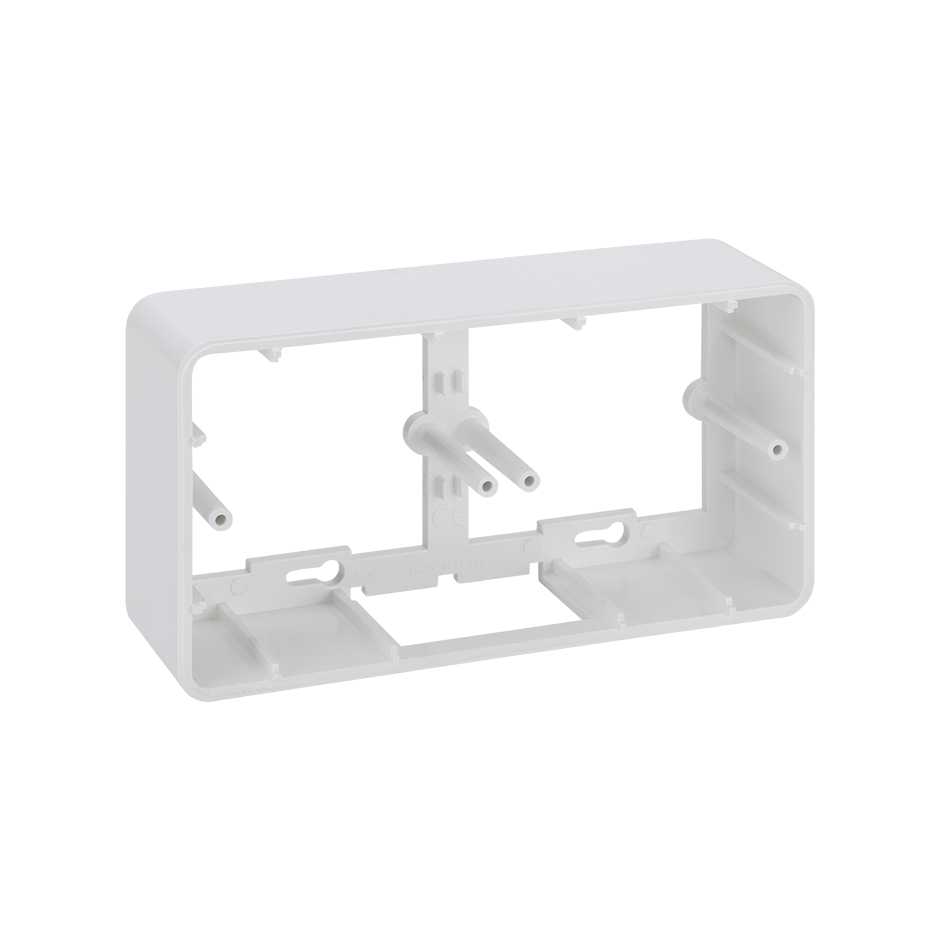

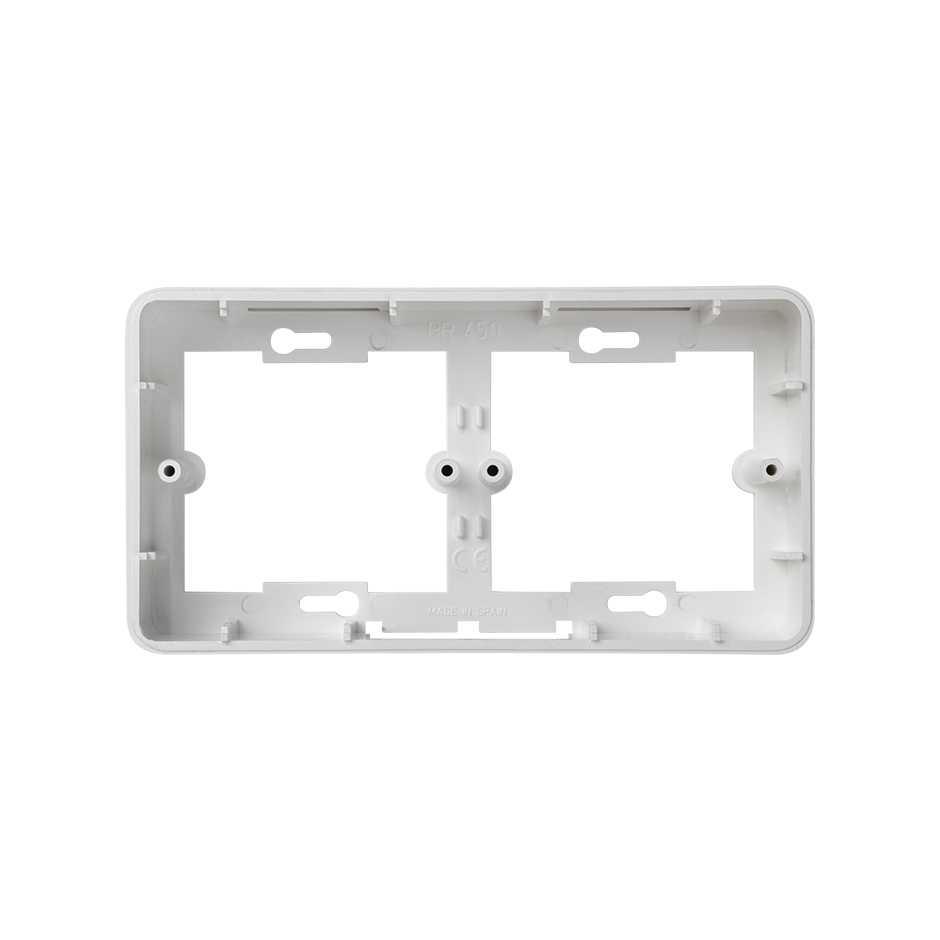

Base para caja de pared de superficie diseñada para 2 elementos con acabado en blanco y unas dimensiones de 150 x 80 x 36 mm. Consta de 2 módulos anchos y está fabricada en material termoplástico libre de halógenos, el cual garantiza la no propagación del fuego en el hipotético caso de que se produzca un incendio, así como una reducida toxicidad de haber presencia de humos.
El artículo ha sido fabricado en cumplimiento con la normativa vigente y es apto para instalar en pared de superficie. Existe la posibilidad de acceso de cableado a través de un minicanal de 20x30 o 20x50 mm mediante adaptadores (en concreto, las referencias SCM21F/9 y SCM31F/9 respectivamente).
Para el mantenimiento de este producto se recomienda limpiarlo con una gamuza suave y seca y evitar los limpiadores abrasivos que incluyan cloro. Esta base para caja de pared pertenece a la serie Simon K45.
Compatibilidad
Funciones Simon K45
Observaciones
Posibilidad de acceso de cableado a través de minicanal de 20x30 ó 20x50 mm mediante adaptadores (refs SCM21F/9 y SCM31F/9 respectivamente)
Acabado
Blanco
Material
Plástico
Contenido del embalaje
Base caja de superficie, tabique separador, tacos de fijación y tornillería
Mercado disponible
CE
Número de agujeros preperforados 30 x 50 mm
1
RAL
9003
Disponible en
1 y 2 elementos
Fuerza dieléctrica
Sin perforación ni contorneo con 2000 V a 50 Hz durante 1 minuto
Inmunidad electromagnética para cableado VDM
Asegurada mediante la instalación del tabique metálico en los alojamientos habilitados en la caja para tal fin.
Resistencia al calor (ºC)
+70ºC (según norma IEC 60670-1:2006)
Resistencia del aislamiento (V-MΩ)
>5 MΩ a 500 V
IP
IP4X
Temperatura máxima de trabajo (ºC)
+60º C
Número de entradas laterales
1
Rango de temperatura durante la instalación (ºC)
-5 a +60º C
Versión
2 elementos
Profundidad (mm)
36 mm
Dimensiones (mm)
150 x 80 x 36
Extinción (ºC)
+650ºC / 30 segundos (GWFI según norma IEC 60695-2-11)
Sentido de instalación
Horizontal,Vertical
Tipo de instalación
Apto para instalar en pared de superficie
Extracción de componentes
Únicamente con herramienta
Desmontaje del marco
Únicamente con herramienta
Tipo de fijación
Mediante tornillería suministrada o a través de los alojamientos en combinación con en el cajetín de empotrar universal
Mantenimiento
Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.
Normativa
EN 60670-1:2005 / EN 60670-1:2005 A1:2013
Volumen producto
665000 MMQ
Peso neto
0.108 KGM
Peso bruto
0.108 KGM
Embalaje
5
Alto embalaje
100 MMT
Ancho embalaje
190 MMT
Profundo embalaje
175 MMT
Volumen embalaje
3325000 MMQ
Peso neto
0.54 KGM
Peso bruto
0.54 KGM
EAN embalaje
8426436017436
