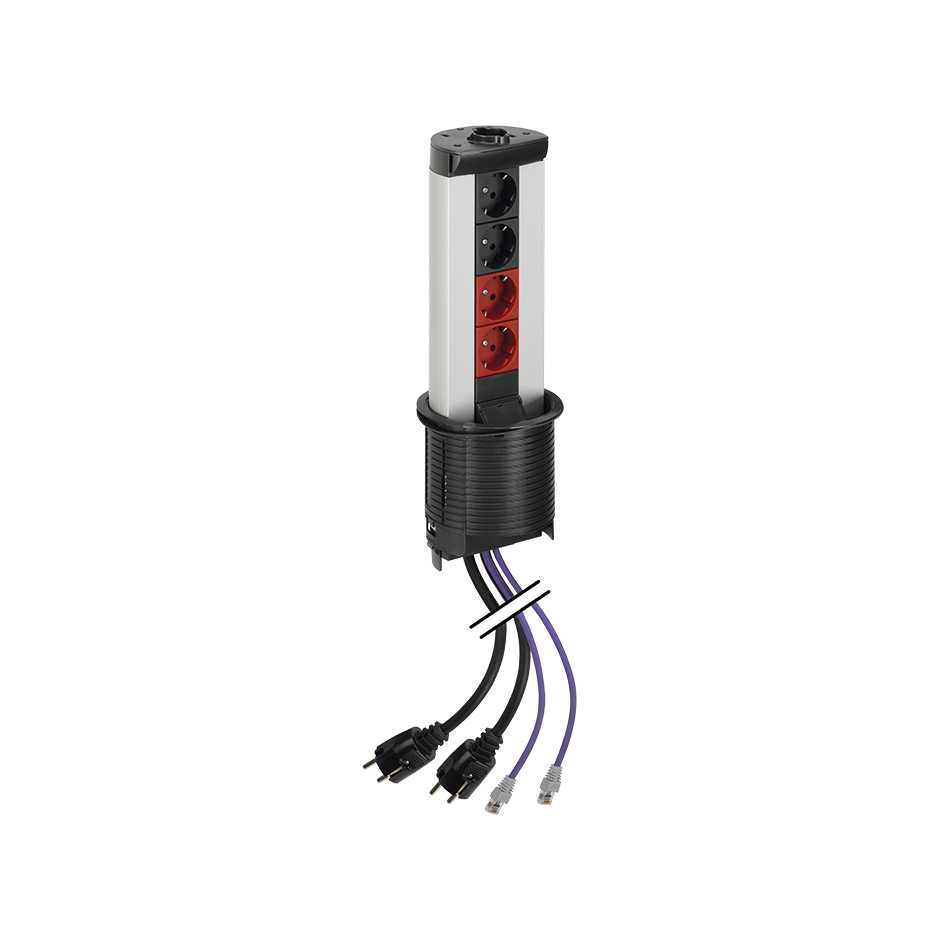

Perfil telescópico Teleblock com elevação manual configurado com 2 RJ45 de categoria 6 UTP alumínio Simon K45
Simon K45
A série Simon K45 oferece-te seu novo perfil telescópico Teleblock com placa inclinada, elevação manual e ligação rápida de bornes, o qual está configurado com 2 RJ45 de categoria 6 UTP e está disponível com acabamentos de preto. Dispõe de 5 módulos, 2 bases para circuito de corrente padrão e 2 para circuito de corrente estabilizada (SAI) em formato Schuko e medidas de 103x60x377 mm. Quanto aos materiais de fabrico, o perfil é de alumínio anodizado, enquanto suporte-los de fixação e fecho superior e inferior estão elaborados em termoplástico autoextinguível e sem halogéneos para garantir a não propagação de chamas em caso de incêndio e uma toxicidade baixa de se dar alguma emissão de fumos. Este perfil, compatível com elementos de até 16 A de tensão e 250 V de intensidade, fornece-se com 1 placa cega e 2 placas de 22,5x45 mm para permitir uma distribuição interna mais cómoda do cablagem.
-
Observações
Para completar a instalação do produto deve combinar-se com a tampa e espelho embelezador (ref.ª KTLA1/14 ou KTLA1/31).
-
Acabamento
Preto
-
Material
Metal
-
Conteúdo da embalagem
Perfil telescópico com elevação manual, 2 bases pretas, 2 bases vermelhas, 1 placa de voz e dados inclinada, 2 módulos adaptadores, 2 conetores RJ45 de categoria 6 UTP, 2 cabos elétricos de 2 metros de comprimento terminados em ficha Schuko, 2 cabos de voz e dados de 2 metros de comprimento terminados em conetor RJ45 macho, juntas antiderrapantes, divisória separadora metálica, 2 tomadas de terra, 3 placas cegas (1 larga e 2 estreitas), rosca de fixação e manual de instalação.
-
Mercado disponível
CE
-
RAL
7021
-
Disponível em
Configuração disponível em 2 e 5 elementos e disponível para configurar em 2, 3, 4, 5 e 6 elementos
-
Secção de cabo admitida (mm)
De 1,5 a 2,5 mm
-
Compatível com conetores
Simon©, AMP netconnect© Standard 110, SL110, SL Tool less, Brand-Rex©, Corning© (Siemens©) Série S500K e XS500, Panduit© Netkey, Rit© e outros fabricantes com encaixe baseado em formato Keystone II.
-
Força dielétrica
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
-
Imunidade eletromagnética para cablagem VDM
Assegurada através da fixação da divisória metálica no carril disponível no perfil para esse fim.
-
Formato
Schuko
-
Resistência ao calor (º C)
+70 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MOhms a 500 V
-
Intensidade (A)
16 A
-
IP
IP4X
-
Ligável
Não
-
Temperatura máxima de funcionamento (ºC)
+60 °C
-
Número de ligações por terminal
2 orifícios de ligação de condutores por borne
-
Número de entradas inferiores
1 entrada, com possibilidade de acesso de 6 cabos através da secção inferior do perfil através da placa K20/14. O perfil é fornecido com a secção inferior modular para permitir o acesso de diferente quantidade e tipologia de cablagem.
-
Número de placas
1
-
Número de tomadas
2 bases para circuito de corrente padrão e 2 bases para circuito de corrente estabilizada (SAI)
-
Tipo de placa
Angled
-
Proteção contra o pó e pequenos objetos
Sim, graças à junta de silicone existente na tampa que protege a entrada de elementos externos quando não há ligações. Sim, graças à junta de silicone existente na tampa que protege a entrada de elementos externos quando não há ligações.
-
Dimensão da secção (mm)
Ø 114 mm
-
Módulo adaptador RJ45
Incluído na placa de dados inclinada
-
Conetor RJ45
Inclui 2 conetores RJ45 de categoria 6 UTP
-
Placas RJ45 de pressão
Keystone I e II
-
Tipo de encaixe de pressão
Keystone I e II
-
Espaço para a distribuição da cablagem
O perfil é fornecido com 1 placa cega e 2 placas de 22,5 x 45 mm para uma distribuição interna da cablagem mais cómoda.
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Tipo de mecanismo
Insertion
-
Versão
5 elementos
-
Tensão (V~)
250 V~
-
Profundidade (mm)
377
-
Dimensões (mm)
103 x 60 x 377
-
Elevação do espelho desde o nível do chão (mm)
3
-
Altura do perfil em posição oculta (mm)
3
-
Altura do perfil em posição estendida (mm)
225
-
Número de posições de abertura da tampa
1
-
Personalização das dimensões da tampa de encastrar (mm)
Ø 104 mm
-
Ferramenta de descarnar (mm)
12
-
Acesso à cablagem
Através do espaço disponibilizado na secção inferior do perfil.. Fornecido com placa para acesso combinado de cablagem elétrica e voz e dados
-
Extinção (º C)
+850 °C (segundo norma IEC 60670)
-
Sentido de instalação
Vertical (Também é possível a sua instalação na horizontal).
-
Tipo de instalação
Apto para encastrar em móveis.
-
Número de terminais
3 entradas / 3 saídas
-
Orientação da abertura
Superior e inferior.
-
Extração de componentes
Unicamente com ferramenta
-
Extração da cobertura
Unicamente com ferramenta
-
Extração da placa
Unicamente com ferramenta
-
Extração da ficha
Unicamente com ferramenta
-
Possibilidades de fixação
A sua conceção permite a integração em qualquer tipo de móveis, combinando o perfil telescópico com a tampa e espelho embelezador (ref.ª KTLA1/14 com acabamento grafite e ref.ª KTLA1/31 com acabamento cromado mate)
-
Fixação sem acessórios
O perfil telescópico é fornecido com todo o material necessário para a instalação, incluindo o suporte de fixação, sem necessidade de utilizar referências adicionais para sua fixação.
-
Tipo de fixação
Através do aperto da rosca de fixação fornecida juntamente com o perfil telescópico Simon Teleblock K45.
-
Tipo de ligação do terminal
Rápido
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
22615518MMQ
-
Peso líquido
2.35KGM
-
Peso bruto
2.35KGM
-
EAN produto
8426436055339
-
Quantidade de embalagem
1
-
Embalagem alta
149MMT
-
Largura embalagem
246MMT
-
Embalagem profunda
617MMT
-
Volume embalagem
22615518MMQ
-
Peso líquido
2.35KGM
-
Peso bruto
2.35KGM
-
EAN Embalagem
8426436055339
