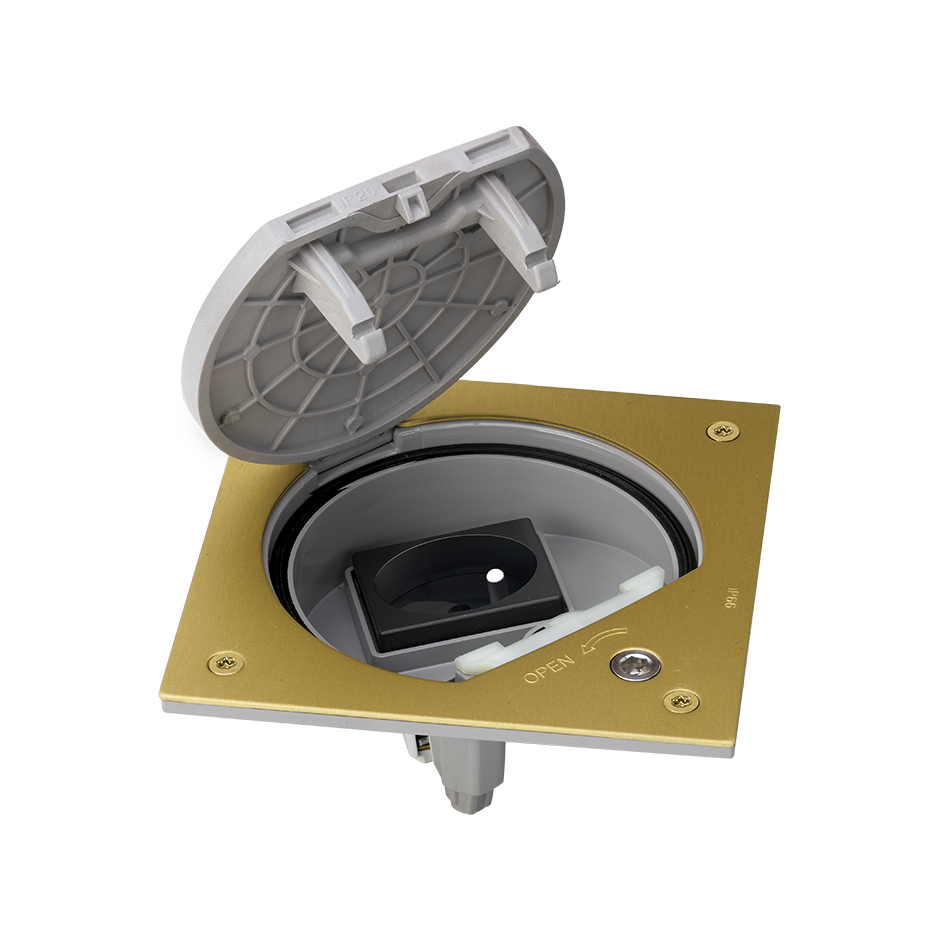

Unidade porta-mecanismos IP66 com fecho de segurança e uma base de tomada francesa latão Simon K45
Simon K45
Unidade porta-mecanismos IP66. Inclui um fecho de segurança e uma base de tomada francesa. Tem um bonito acabamento em latão e faz parte da série Simon K45. As dimensões do produto são de 130 x 130 milímetros e uma profundidade de 55 milímetros. Esta é a versão de um único elemento e dois módulos. É de 16 A e 250 V. Tem uma base para circuito de corrente padrão. Funciona a parafuso. A tampa conta com ancoragens específicas, que foram especialmente concebidos para proteger as conexões de pressões ou tensões ocasionadas pelo passo de pessoas. Precisa um descarnado de cabo de 12 milímetros e admite uma secção de cabo entre 1,5 e 2,5 milímetros. A unidade porta-mecanismos é fabricada em aço inoxidável e o suporte da mesma aposta pelos componentes termoplásticos autoextinguível. Para a correta manutenção do produto só há que o limpar frequentemente com um pano seco e muito suave, evitando o uso de detergentes agressivos.
-
Observações
A tampa dispõe de fixações que protegem as ligações de pressões e tensões durante a sua utilização, para a passagem de pessoas.
-
Acabamento
Latão
-
Material
Metal
-
Conteúdo da embalagem
Unidade porta-mecanismos IP66 com fecho de segurança, junta de estanquidade quadrada para cuba IP66, 1 base de tomada francesa, 4 parafusos para fixação de unidade porta-mecanismos e manual de instalação
-
Mercado disponível
CE
-
Classificação IK
7
-
Disponível em
Unidade porta-mecanismos IP66 vazia para completar com soluções da gama K45, com uma base de tomada e alojamento para um conetor RJ45 e combinação de uma base de tomada com conetor RJ45
-
Secção de cabo admitida (mm)
De 1,5 a 2,5 mm
-
Força dielétrica
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
-
Formato
Francesa
-
Resistência ao calor (º C)
+70 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MΩ a 500 V
-
Intensidade (A)
16 A
-
IP
IP66
-
Temperatura máxima de funcionamento (ºC)
+90 °C
-
Carga máxima (kg)
1000kg
-
Número de ligações por terminal
2 orifícios de ligação de condutores por borne (1 entrada / 1 saída)
-
Número de tomadas
1 base para circuito de corrente padrão
-
Proteção contra o pó e pequenos objetos
Sim, quando a unidade porta-mecanismos não está em utilização permite o fecho hermético da tampa.
-
Dimensão da secção (mm)
145 x 145 mm em chão falso
-
Intervalo de temperatura durante a instalação (º C)
-25 a +60 °C
-
Tipo de mecanismo
Insertion
-
Versão
1 elemento
-
Tensão (V~)
250 V~
-
Profundidade (mm)
55
-
Dimensões (mm)
130 x 130 x 55
-
Dimensões da cobertura articulada (mm)
Ø 100 mm
-
Dimensões da bandeja encastrada (mm)
135 x 135 mm em chão de pavimento e 161 x 161 mm em chão falso
-
Número de posições de abertura da tampa
1
-
Ferramenta de descarnar (mm)
12
-
Pode ser instalado numa bandeja
Plástica
-
Extinção (º C)
+650 °C (segundo norma IEC 60670)
-
Sentido de instalação
A tampa dispõe de sentido de abertura de acordo com a escolha da orientação da cuba durante a fase de instalação.
-
Tipo de instalação
A sua conceção permite a integração em qualquer tipo de chão, quer seja chão técnico ou pavimento, combinando a unidade porta-mecanismos com a cuba, de acordo com o tipo de instalação (ref.ª KGE170 para chão de pavimento e ref.ª KGE170TF para chão falso)
-
Número de terminais
3 entradas / saídas
-
Extração de componentes
Unicamente com ferramenta
-
Extração da cobertura
Unicamente com ferramenta
-
Desmontagem do espelho
Unicamente com ferramenta
-
Extração da ficha
Unicamente com ferramenta
-
Tipo de fixação
A unidade porta-mecanismos fixa-se na cuba através de 4 parafusos de cabeça hexagonal (tipo Allen) de 2,5 mm fornecidos com a unidade porta-mecanismos.
-
Tipo de ligação do terminal
Por parafuso
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
1445213MMQ
-
Peso líquido
0.445KGM
-
Peso bruto
0.445KGM
-
EAN produto
8426436043619
-
Quantidade de embalagem
1
-
Embalagem alta
77MMT
-
Largura embalagem
137MMT
-
Embalagem profunda
137MMT
-
Volume embalagem
1445213MMQ
-
Peso líquido
0.445KGM
-
Peso bruto
0.445KGM
