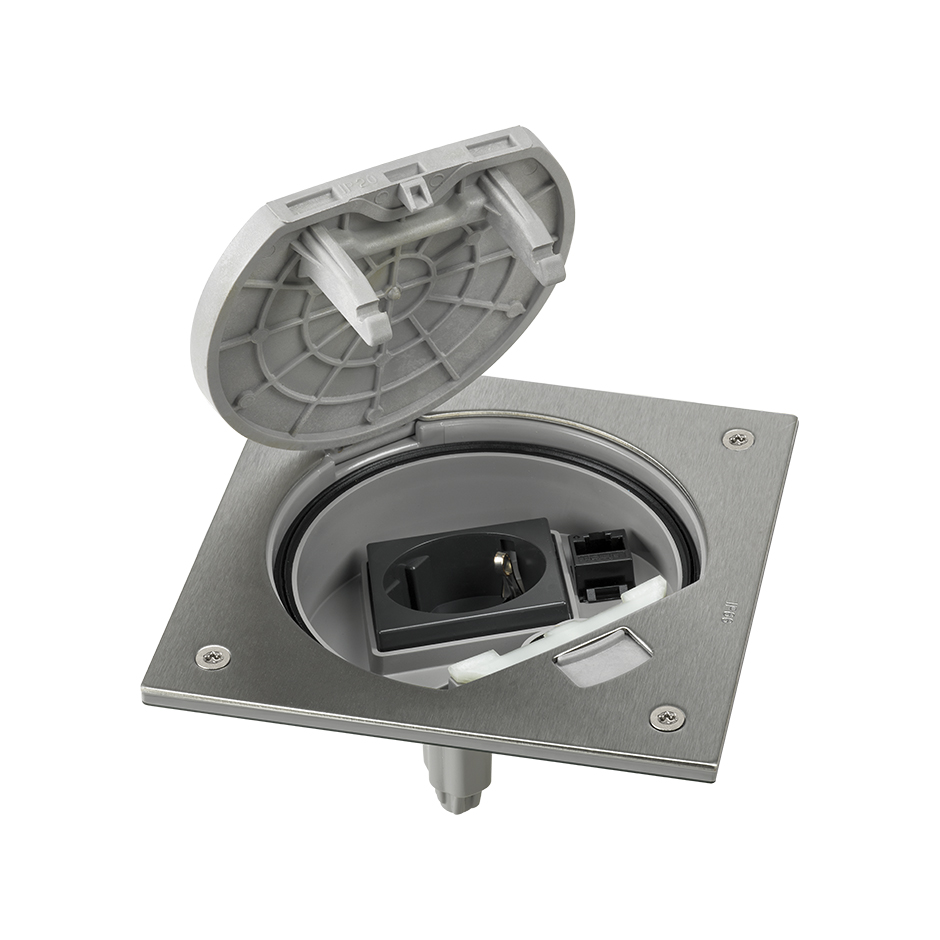

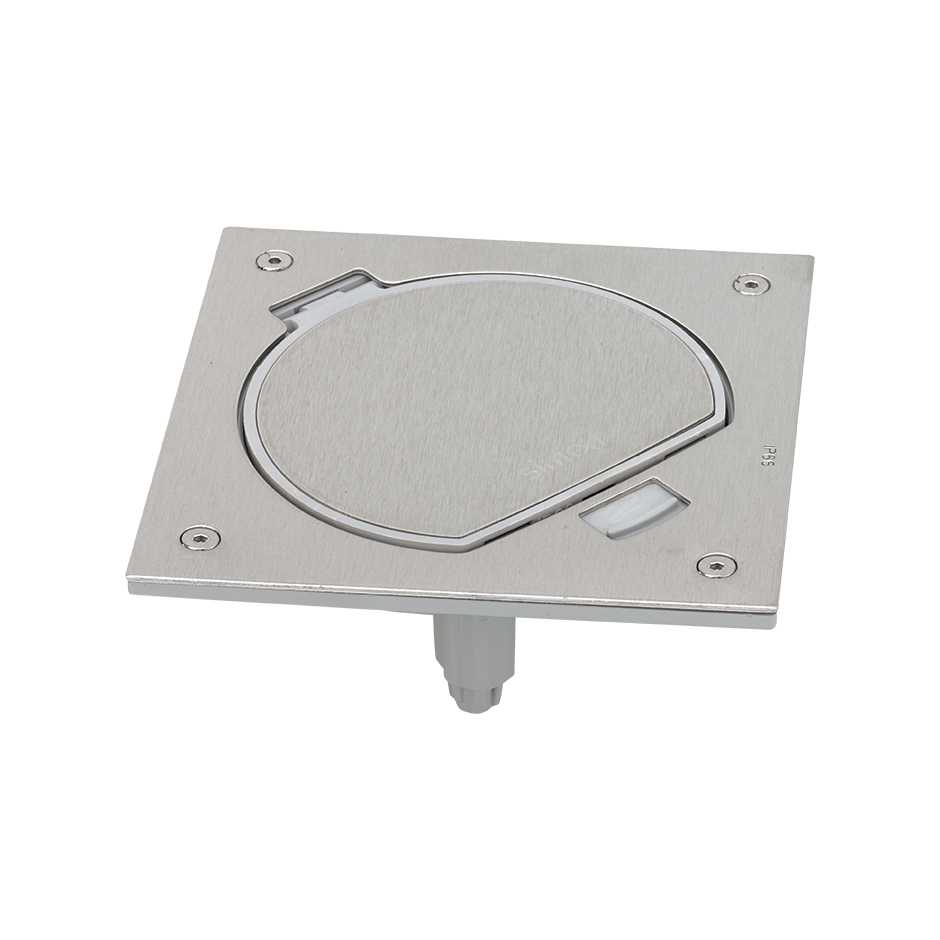

Unidade porta-mecanismos IP66 com fecho manual e base de tomada schuko com 1 RJ45 categoria 6 UTP aço inox Simon K45
Simon K45
Trata-se de uma unidade porta-mecanismos IP66 com fecho manual e base de tomada tipo schuko com 1RJ45 categoria 6 UTP. Este artigo é fabricado em aço inoxidável AISI 304, enquanto o suporte é de termoplástico autoextinguível e sem halogéneos, um material altamente seguro em caso de produzir-se um incêndio. O produto tem medidas de 130 x 130 x 55 mm e está incluído na série Simon K45. Seu design permite a integração em qualquer classe de chão, tanto em chão técnico ou pavimento, combinando a unidade porta-mecanismos com a cuba apropriada ao tipo de instalação (referência KGE170 para chão de pavimento e referência KGE170TF para chão falso). Assim mesmo, a tampa dispõe de ancoragens que protegem as conexões de pressões e tensões produzidas pelo trânsito de pessoas durante sua utilização. Para a manutenção desta unidade porta-mecanismos, use uma camurça suave e seca.
Com a atualização da linha, seu equivalente para a nova versão é a referência KFH116U/72.
-
Observações
A tampa dispõe de fixações que protegem as ligações de pressões e tensões durante a sua utilização, para a passagem de pessoas.
-
Acabamento
Aço inoxidável
-
Material
Aço inox
-
Conteúdo da embalagem
Unidade porta-mecanismos IP66 com fecho manual, junta de estanquidade quadrada para cuba IP66, 1 base de tomada schuko, 1 conetor RJ45 cat.6 UTP, 4 parafusos para fixação de unidade porta-mecanismos e manual de instalação
-
Mercado disponível
CE
-
Classificação IK
7
-
Número de conetores
1
-
Disponível em
Unidade porta-mecanismos IP66 vazia para completar com soluções da gama K45, com uma base de tomada e alojamento para um conetor RJ45 e combinação de uma base de tomada com conetor RJ45
-
Secção de cabo admitida (mm)
De 1,5 a 2,5 mm
-
Força dielétrica
Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto
-
Resistência ao calor (º C)
+70 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MΩ a 500 V
-
Intensidade (A)
16 A
-
IP
IP66
-
Temperatura máxima de funcionamento (ºC)
+90 °C
-
Carga máxima (kg)
1000kg
-
Número de ligações por terminal
2 orifícios de ligação de condutores por borne (1 entrada / 1 saída)
-
Número de tomadas
1 base para circuito de corrente padrão
-
Proteção contra o pó e pequenos objetos
Sim, quando a unidade porta-mecanismos não está em utilização permite o fecho hermético da tampa.
-
Dimensão da secção (mm)
145 x 145 mm en falso suelo
-
Módulo adaptador RJ45
Incluído na unidade porta-mecanismos
-
Conetor RJ45
Inclui 1 conetor RJ45 de categoria 6 UTP
-
Placas RJ45 de pressão
Keystone I e II
-
Tipo de encaixe de pressão
Keystone I e II
-
Intervalo de temperatura durante a instalação (º C)
-25 a +60 °C
-
Tipo de mecanismo
Insertion
-
Versão
1 elemento
-
Tensão (V~)
250 V~
-
Profundidade (mm)
55
-
Dimensões (mm)
130 x 130 x 55
-
Dimensões da cobertura articulada (mm)
Ø 100 mm
-
Dimensões da bandeja encastrada (mm)
135 x 135 mm em chão de pavimento e 161 x 161 mm em chão falso
-
Número de posições de abertura da tampa
1
-
Ferramenta de descarnar (mm)
12
-
Pode ser instalado numa bandeja
Plástica
-
Extinção (º C)
+650 °C (segundo norma IEC 60670)
-
Sentido de instalação
A tampa dispõe de sentido de abertura de acordo com a escolha da orientação da cuba durante a fase de instalação.
-
Tipo de instalação

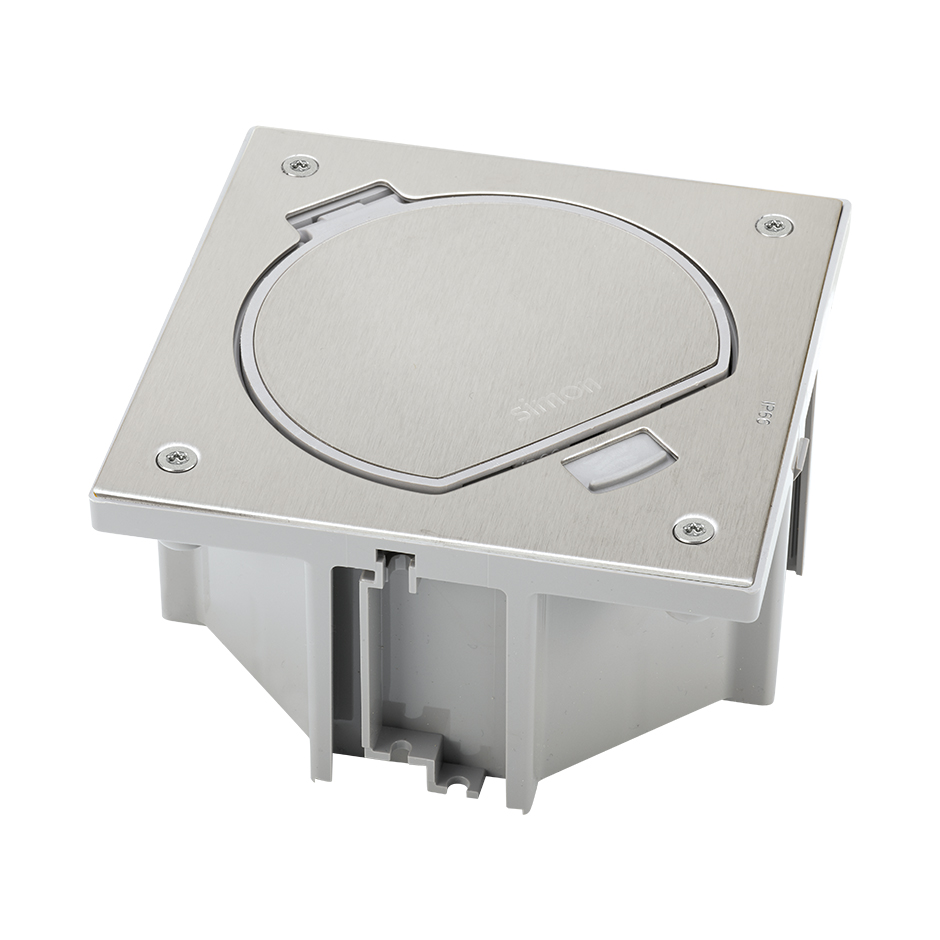

A sua conceção permite a integração em qualquer tipo de chão, quer seja chão técnico ou pavimento, combinando a unidade porta-mecanismos com a cuba, de acordo com o tipo de instalação (ref.ª KGE170 para chão de pavimento e ref.ª KGE170TF para chão falso)
-
Número de terminais
3 entradas / saídas
-
Extração de componentes
Unicamente com ferramenta
-
Extração da cobertura
Unicamente com ferramenta
-
Desmontagem do espelho
Unicamente com ferramenta
-
Extração da ficha
Unicamente com ferramenta
-
Tipo de fixação
A unidade porta-mecanismos fixa-se na cuba através de 4 parafusos de cabeça hexagonal (tipo Allen) de 2,5 mm fornecidos com a unidade porta-mecanismos.
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
0.3MMQ
-
Peso líquido
0.445KGM
-
Peso bruto
0.445KGM
-
EAN produto
8426436056046
-
Quantidade de embalagem
1
-
Embalagem alta
77MMT
-
Largura embalagem
137MMT
-
Embalagem profunda
137MMT
-
Volume embalagem
1445213MMQ
-
Peso líquido
0.445KGM
-
Peso bruto
0.445KGM
-
EAN Embalagem
8426436056046
