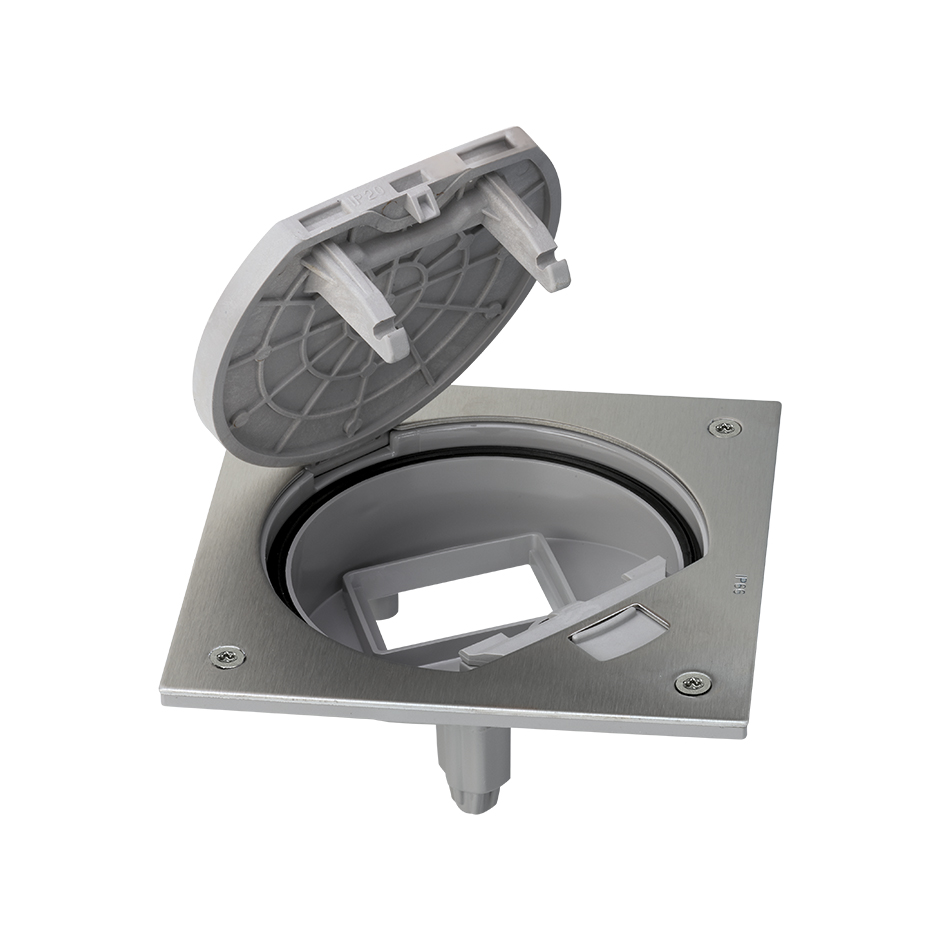

Vista frontal unidade porta-mecanismos IP66 para uma função de 1 elemento Simon K45 aço inox

Vista frontal unidade porta-mecanismos IP66 para uma função de 1 elemento Simon K45 aço inox

Embalagem unidade porta-mecanismos IP66 para uma função de 1 elemento Simon K45 aço inox

Embalagem unidade porta-mecanismos IP66 para uma função de 1 elemento Simon K45 aço inox

Ref
KSE0/23/72

Unidade porta-mecanismos IP66 com fecho manual para uma função de 1 elemento aço inox Simon K45

Preço/unidade
98,20 €
Quantidade de embalagem
1 Unidade

Transferências disponíveis

Ficha técnica

KSE0/23/72.pdf

Manuais de instalação
Declaração de conformidade
Características destacadas
Séries
Simon K45
Séries compatíveis

Simon K45

Informação sobre o Produto

A unidade porta-mecanismos IP66 é da gama Simon K45 e dispõe de fecho manual para função de um elemento. Apresenta-se num bonito acabamento aço inoxidável que a faz que se integre em qualquer divisão do lar ou departamento onde se localize. Suas medidas são de 130 x 130 milímetros e 50 milímetros de profundidade e a tampa do aparelho dispõe de ancoragens que protegem as conexões durante o seu uso, de pressões e tensões pelo passo de pessoas. Além disso, este porta-mecanismos é muito versátil já que permite suas instalação em qualquer tipo de chão, já seja pavimento, no que terá que o combinar com uma cuba de instalação para este tipo de chão (ref.ª KGE170), como em chão técnico ou chão falso, em cujo caso terá que combinar o produto com a sua cuba correspondente (ref.ª KGE170TF) O material do que é fabricado o porta-mecanismos IP66 da gama Simon K45 é de alta qualidade e consiste em aço inoxidável que se mantém sobre uma suporte feito de termoplástico sem halogéneos que reduz a toxicidade do fumo em caso de incêndio e está desenhado para não propagar as chamas.

Informação básica
  • Compatibilidade

    Funções Simon K45

  • Observações

    A tampa dispõe de fixações que protegem as ligações de pressões e tensões durante a sua utilização, para a passagem de pessoas.

  • Acabamento

    Aço inoxidável

  • Material

    Metal

  • Conteúdo da embalagem

    Unidade porta-mecanismos IP66 vazia com fecho manual, junta de estanquidade quadrada para cuba IP66, 4 parafusos para fixação de unidade porta-mecanismos e manual de instalação

Informação técnica
  • Mercado disponível

    CE

  • Certificação CE

  • Classificação IK

    7

  • Disponível em

    Unidade porta-mecanismos IP66 vazia para completar com soluções da gama K45, com uma base de tomada e alojamento para um conetor RJ45 e combinação de uma base de tomada com conetor RJ45

  • Força dielétrica

    Sem perfuração nem contorno com 2000 V a 50 Hz durante 1 minuto

  • Resistência ao calor (º C)

    +70 °C (segundo norma IEC 60670)

  • Resistência do isolamento (V-MΩ)

    >5 MΩ a 500 V

  • IP

    66

  • Temperatura máxima de funcionamento (ºC)

    +90 °C

  • Carga máxima (kg)

    1.000 kg

  • Proteção contra o pó e pequenos objetos

    Sim, quando a unidade porta-mecanismos não está em utilização permite o fecho hermético da tampa.

  • Dimensão da secção (mm)

    145 x 145 mm en falso suelo

  • Intervalo de temperatura durante a instalação (º C)

    -25 a +60 °C

  • Versão

    1 elemento

  • Profundidade (mm)

    50 mm

  • Dimensões (mm)

    130 x 130 x 50

  • Dimensões da cobertura articulada (mm)

    Ø 100 mm

  • Dimensões da bandeja encastrada (mm)

    135 x 135 mm em chão de pavimento e 161 x 161 mm em chão falso

Instalação e manutenção
  • Número de posições de abertura da tampa

    1

  • Pode ser instalado numa bandeja

    Plástica

  • Extinção (º C)

    +650 ºC (according to standard IEC 60670)

  • Sentido de instalação

    A tampa dispõe de sentido de abertura de acordo com a escolha da orientação da cuba durante a fase de instalação.

  • Tipo de instalação

    A sua conceção permite a integração em qualquer tipo de chão, quer seja chão técnico ou pavimento, combinando a unidade porta-mecanismos com a cuba, de acordo com o tipo de instalação (ref.ª KGE170 para chão de pavimento e ref.ª KGE170TF para chão falso)

  • Extração de componentes

    Only with tool

  • Extração da cobertura

    Only with tool

  • Desmontagem do espelho

    Only with tool

  • Extração da placa

    Only with tool

  • Tipo de fixação

    A unidade porta-mecanismos fixa-se na cuba através de 4 parafusos de cabeça hexagonal (tipo Allen) de 2,5 mm fornecidos com a unidade porta-mecanismos.

  • Manutenção

    Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

Norma
  • Norma

    UNE-EN 60.670-23

Informação sobre logística
  • Volume produto

    0.3 MMQ

  • Peso líquido

    0.395 KGM

  • Peso bruto

    0.395 KGM

  • EAN produto

    8426436037939

  • Quantidade de embalagem

    1

  • Embalagem alta

    77 MMT

  • Largura embalagem

    137 MMT

  • Embalagem profunda

    137 MMT

  • Volume embalagem

    1445213 MMQ

  • Peso líquido

    0.395 KGM

  • Peso bruto

    0.399 KGM

  • EAN Embalagem

    8426436037939
