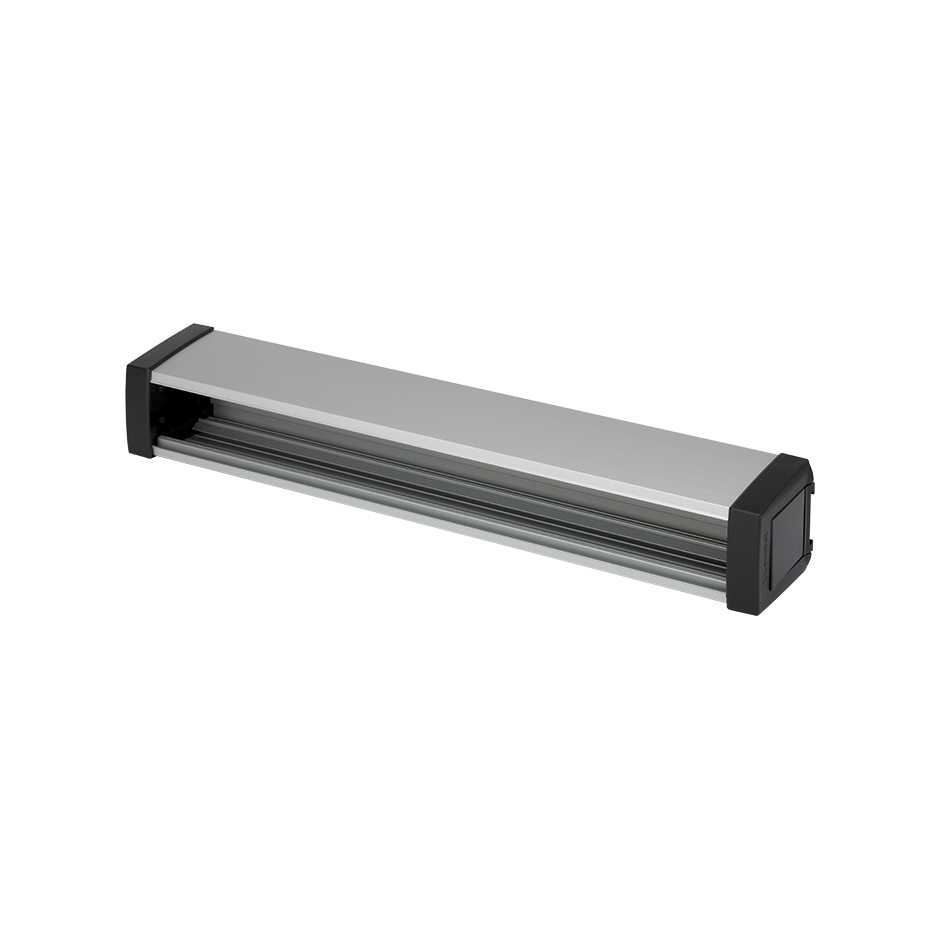

Perfil de alumínio Ofiblock Plus de 8 elementos grafite Simon K45
Simon K45
Perfil de alumínio Ofiblock Plus, de 8 elementos, em acabamento cor grafite e pertencente à série Simon K45. Este perfil fornece-se com 1 placa cega para que seja bem mais cómoda a distribuição interna do cablagem e além disso conta com uma maior profundidade para assim executar uma cómoda distribuição interna do cablagem pelo interior do perfil e assim melhorar o raio de curvatura do mesmo. As suas dimensões são de 69 x 445 x 74 mm e trata-se de um perfil alumínio anodizado com bastidores e tampas laterais em termoplástico autoextinguível e sem halogéneos, que garante uma baixa toxicidade (em caso de emissão de fumos) ou a propagação das chamas (em caso de incêndio). É adequado para a sua instalação em parede, móveis, chão técnico, superfície metálica com íman ou sobre guia DIN e cumpre com a norma europeia UNE-EN 60.670-23. Para limpá-lo, apenas precisas um pano suave e seco e te esquecer os detergentes abrasivos e panos que contenham cloro.
-
Compatibilidade
Funções da gama SIMON K45 e combinável com a gama de Cablagem Elétrica da Simon.
-
Observações
Perfil com maior profundidade para permitir uma cómoda distribuição da cablagem pelo interior do perfil e melhora o raio de curvatura da cablagem de voz e dados e multimédia.
-
Acabamento
Grafite
-
Material
Metal
-
Conteúdo da embalagem
Perfil de alumínio Ofiblock Plus, bastidores, divisória separadora metálica, 2 tomadas de terra, 2 placas cegas, buchas, parafusos e manual de instalação.
-
Mercado disponível
CE
-
Número de orifícios para as abraçadeiras
4
-
RAL
7021
-
Disponível em
Disponível em 1, 2, 3, 4, 5, 6, 7 e 8 elementos
-
Imunidade eletromagnética para cablagem VDM
Assegurada através da fixação da divisória metálica no carril disponível no perfil para esse fim.
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MΩ a 500 V
-
IP
IP4X
-
Ligável
Não
-
Temperatura máxima de funcionamento (ºC)
+60 °C
-
Número de entradas laterais
Até 6 cabos por cada lateral do perfil através da placa K20/14. O perfil é fornecido com laterais modulares para permitir o acesso de diferente quantidade e tipologia de cablagem.
-
Espaço para a distribuição da cablagem
O perfil é fornecido com 1 placa cega para uma distribuição interna da cablagem mais cómoda.
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Versão
8 elementos
-
Dimensões entrada canal (mm)
20 x 30 mm.
-
Profundidade (mm)
74
-
Dimensões (mm)
69 x 445 x 74
-
Acesso à cablagem
Através dos alojamentos disponíveis nas laterais do perfil.. Entrada para tubo corrugado ou bucim, conetores de ligação rápida, mangueira de cablagem elétrica, cablagem de voz e dados e multimédia através de placas específicas.. 4 cabos através de cada lateral dos espelhos fornecidos com o perfil (requer maquinação das marcas indicadoras nos espelhos embelezadores)
-
Extinção (º C)
+850 °C (segundo norma IEC 60670)
-
Sentido de instalação
Vertical e horizontal.
-
Tipo de instalação
Apto para instalação em parede, móveis, chão técnico, superfície metálica com íman ou em guia DIN.
-
Número de entradas de calha
2
-
Extração de componentes
Unicamente com ferramenta
-
Extração da placa
Unicamente com ferramenta
-
Parafusos necessários para a fixação à laje
Mínimo 2 (1 por lado, em diagonal). É recomendado fixar o perfil com 4 parafusos para uma fixação total
-
Possibilidades de fixação
A sua conceção permite a integração mural em superfície, sobre móveis, sob mesas, em chão técnico, em superfície metálica com íman ou em guia DIN através dos seus acessórios de fixação específicos.
-
Fixação sem acessórios
O perfil inclui orifícios nas laterais (estruturas) para permitir a sua fixação sem necessidade de acessórios.
-
Tipo de fixação
Através da fixação do suporte escolhido e posterior ligação através da guia DIN traseira existente no perfil (excetuando a possibilidade de fixação direta através de parafusos fornecidos com o perfil)
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
2815848MMQ
-
Peso líquido
0.74KGM
-
Peso bruto
0.74KGM
-
EAN produto
8426436037366
-
Quantidade de embalagem
1
-

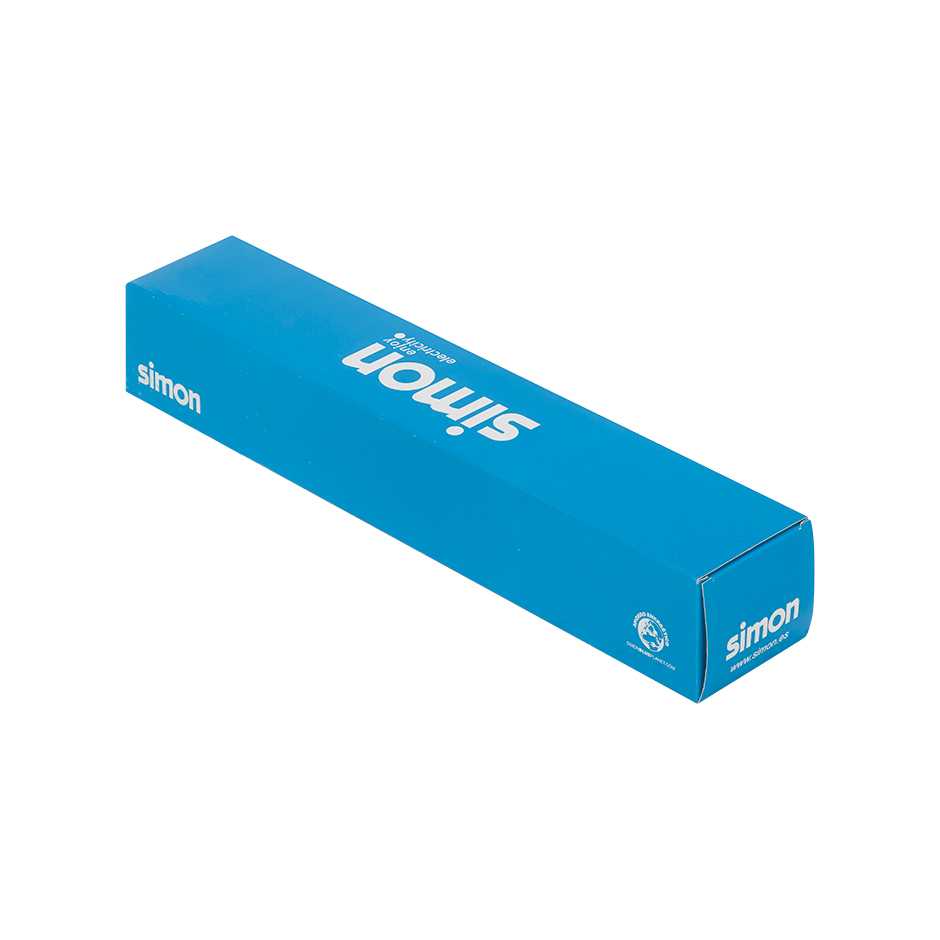

Embalagem alta
453MMT
-
Largura embalagem
74MMT
-
Embalagem profunda
84MMT
-
Volume embalagem
2815848MMQ
-
Peso líquido
0.74KGM
-
Peso bruto
0.69KGM
-
EAN Embalagem
8426436037366
