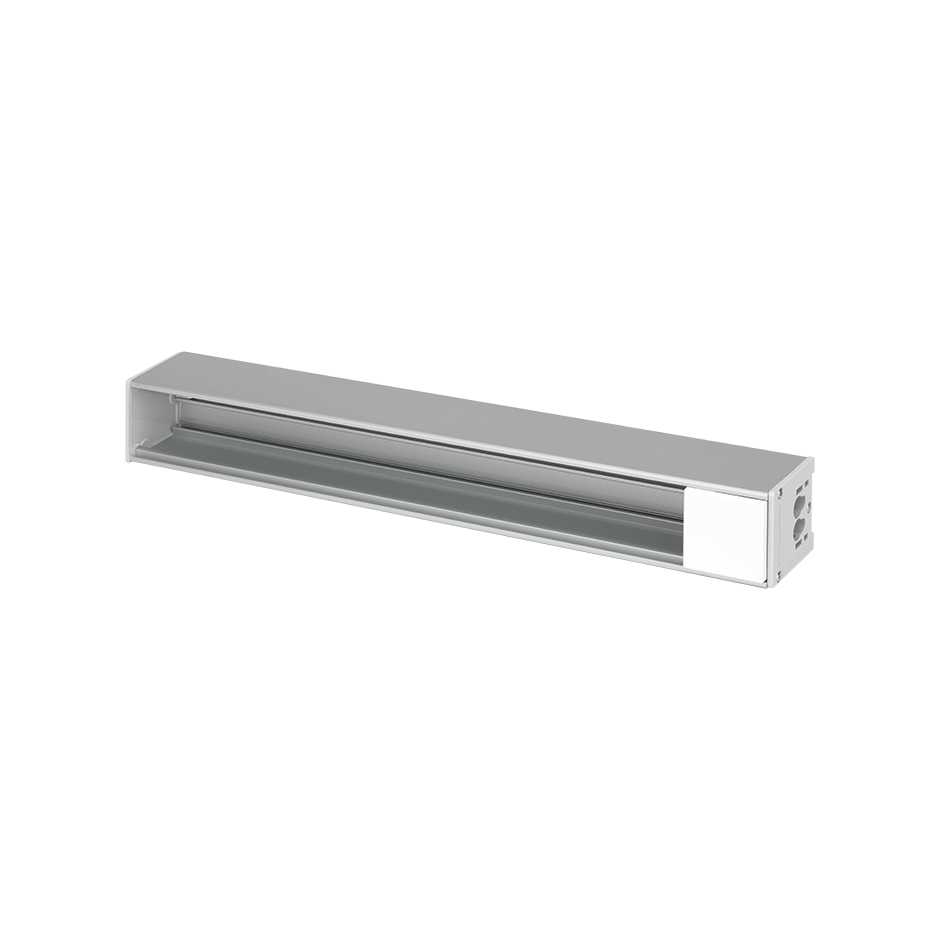

Perfil de alumínio Ofiblock Compact de 8 elementos branco Simon K45
Simon K45
Ofiblock Compact aluminium profile of 8 elements in white colour of the series Simon K45. It is supplied with a blind plate for a more effective internal distribution of cabling and has dimensions of 54 x 405 x 54 mm It is available in up to 10 elements and is a profile with greater compactness solutions to allow convergence of energy, voice and data and multimedia solutions at a lesser depth. It is a profile of anodised aluminium and side covers in self-extinguishing halogen-free thermoplastic material, which is a material that guarantees no flame spread in case of fire, in case of fire, and low toxicity in case of smoke. It can be cleaned with a soft, dry cloth and do not use abrasive cloths or cleaners containing chlorine. It is suitable for installation on walls, furniture, raised floor, surface-mounted metal with magnet, or on a DIN rail and follow the regulations UNE-EN 60.670-23.
-
Compatibilidade
Funções da gama SIMON K45 e combinável com a gama de Cablagem Elétrica da Simon.
-
Observações
Perfil com maior compactidade para permitir uma convergência de soluções de energia, voz e dados e multimédia com a menor profundidade.
-
Acabamento
Branco
-
Material
Metal
-
Conteúdo da embalagem
Perfil de alumínio Ofiblock Compact, 1 tomada de terra, 1 placa cega, 1 tampa lateral com entrada de cabo direto, isolador de passagem, 1 tampa lateral cega, parafusos e manual de instalação.
-
Mercado disponível
CE
-
RAL
9003
-
Disponível em
Disponível em 2, 3, 4, 5, 6, 7, 8, 9 e 10 elementos
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MΩ a 500 V
-
IP
IP4X
-
Ligável
Não
-
Temperatura máxima de funcionamento (ºC)
+60 °C
-
Número de entradas laterais
Até 2 cabos por cada lateral do perfil através da tampa ACFC02/24. Sob pedido, a tampa lateral maquinada pode ser fornecida de acordo com as necessidades do cliente.
-
Espaço para a distribuição da cablagem
O perfil é fornecido com 1 placa cega para uma distribuição interna da cablagem mais cómoda.
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Versão
8 elementos
-
Profundidade (mm)
54
-
Dimensões (mm)
54 x 405 x 54
-
Acesso à cablagem
Através dos alojamentos disponíveis nas laterais do perfil.. Entrada para conetores de ligação rápida, mangueiras de cablagem elétrica, cablagem de voz e dados e multimédia através de placas específicas.
-
Extinção (º C)
+850 °C (segundo norma IEC 60670)
-
Sentido de instalação
Vertical e horizontal.
-
Tipo de instalação
Apto para instalação em parede, móveis, chão técnico, superfície metálica com íman ou em guia DIN.
-
Extração de componentes
Unicamente com ferramenta
-
Extração da cobertura
Unicamente com ferramenta
-
Extração da placa
Unicamente com ferramenta
-
Parafusos necessários para a fixação à laje
2 (1 por lado) em combinação com a referência KSF4 (suporte não fornecido com o perfil)
-
Possibilidades de fixação
O seu design permite a montagem em superfície na parede, em móveis de mesa, sob mesas, em chão técnico, em superfície metálica com íman ou em trilho DIN, utilizando acessórios de fixação específicos.
-
Tipo de fixação
Através da fixação do suporte escolhido e posterior ligação através da guia DIN traseira existente no perfil.
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
0.3MMQ
-
Peso líquido
0.395KGM
-
Peso bruto
0.395KGM
-
EAN produto
8426436039100
-
Quantidade de embalagem
1
-
Embalagem alta
60MMT
-
Largura embalagem
408MMT
-
Embalagem profunda
55MMT
-
Volume embalagem
1323.042MMQ
-
Peso líquido
0.395KGM
-
Peso bruto
0.415KGM
-
EAN Embalagem
8426436039100
