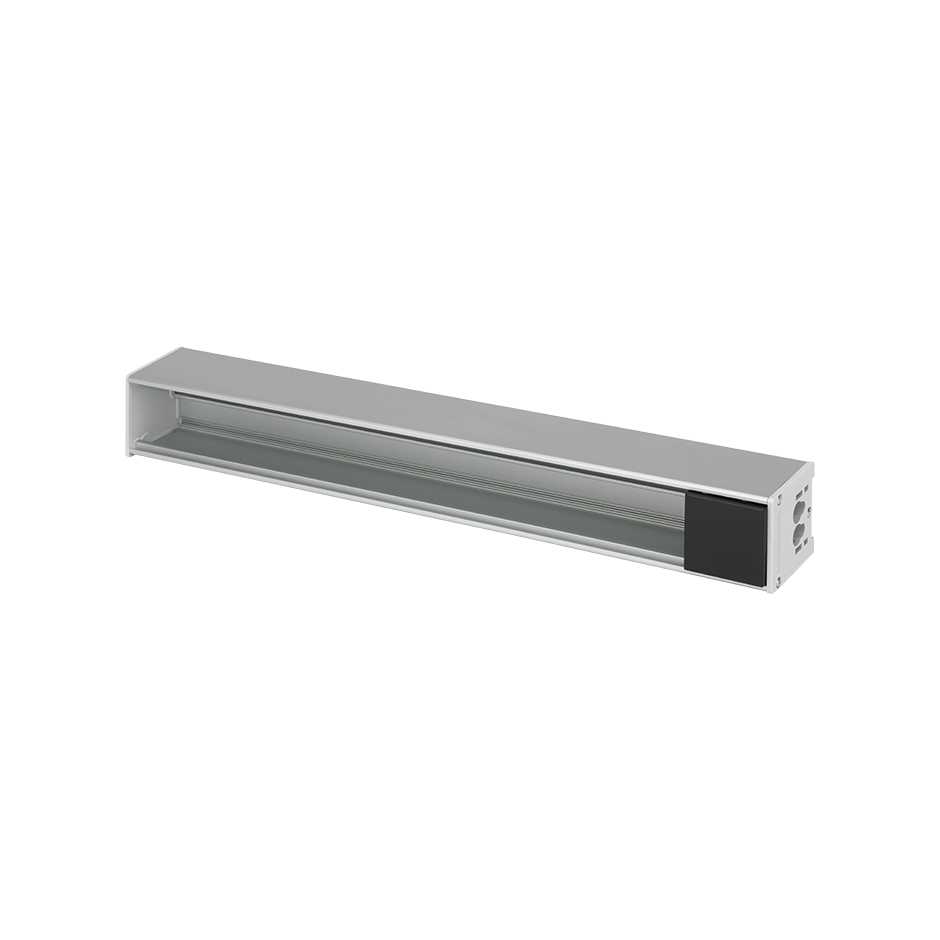

Perfil de alumínio Ofiblock Compact com 8 elementos grafite Simon K45
Simon K45
Com 8 elementos e acabamentos em grafite, o perfil de alumínio Ofiblock Compact da coleção Simon K45, é a solução perfeita para dar a seu lar ou zona de trabalho a maior e mais eficaz conetividade. Com a versatilidade de uma instalação adequada para realizar-se em chão técnico, parede, móveis, sobre guia DIN ou em superfície metálica com íman, o perfil Ofiblock Compact adapta-se às necessidades técnicas e estéticas concretas da cada espaço. Além disso, e graças a seu design compacto, permite a convergência de soluções de energia, voz e dados e multimédia numa mínima profundidade. Para uma comodidade maior na hora de sua montagem, o produto inclui 1 tampa cega para uma distribuição interna de cablagem mais rápida e simples. Fabricado por alumínio anodizado e tampas laterais de termoplástico autoextinguível e sem halogéneos, protege a divisão em caso de incêndio e pode chegar a atingir temperaturas máximas a mais de 60 °C.
-
Compatibilidade
Funções da gama SIMON K45 e combinável com a gama de Cablagem Elétrica da Simon.
-
Observações
Perfil com maior compactidade para permitir uma convergência de soluções de energia, voz e dados e multimédia com a menor profundidade.
-
Acabamento
Grafite
-
Material
Metal
-
Conteúdo da embalagem
Perfil de alumínio Ofiblock Compact, 1 tomada de terra, 1 placa cega, 1 tampa lateral com entrada de cabo direto, isolador de passagem, 1 tampa lateral cega, parafusos e manual de instalação.
-
Mercado disponível
CE
-
RAL
7021
-
Disponível em
Disponível em 2, 3, 4, 5, 6, 7, 8, 9 e 10 elementos
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MΩ a 500 V
-
IP
IP4X
-
Ligável
Não
-
Temperatura máxima de funcionamento (ºC)
+60 °C
-
Número de entradas laterais
Até 2 cabos por cada lateral do perfil através da tampa ACFC02/24. Sob pedido, a tampa lateral maquinada pode ser fornecida de acordo com as necessidades do cliente.
-
Espaço para a distribuição da cablagem
O perfil é fornecido com 1 placa cega para uma distribuição interna da cablagem mais cómoda.
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Versão
8 elementos
-
Profundidade (mm)
54
-
Acesso à cablagem
Através dos alojamentos disponíveis nas laterais do perfil.. Entrada para conetores de ligação rápida, mangueiras de cablagem elétrica, cablagem de voz e dados e multimédia através de placas específicas.
-
Sentido de instalação
Vertical e horizontal.
-
Tipo de instalação
Apto para instalação em parede, móveis, chão técnico, superfície metálica com íman ou em guia DIN.
-
Extração de componentes
Unicamente com ferramenta
-
Extração da cobertura
Unicamente com ferramenta
-
Extração da placa
Unicamente com ferramenta
-
Parafusos necessários para a fixação à laje
2 (1 por lado) em combinação com a referência KSF4 (suporte não fornecido com o perfil)
-
Possibilidades de fixação
A sua conceção permite a integração mural em superfície, sobre móveis, sob mesas, em chão técnico, em superfície metálica com íman ou em guia DIN através dos seus acessórios de fixação específicos.
-
Tipo de fixação
Através da fixação do suporte escolhido e posterior ligação através da guia DIN traseira existente no perfil.
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
0.3MMQ
-
Peso líquido
0.4KGM
-
Peso bruto
0.4KGM
-
EAN produto
8426436039001
-
Quantidade de embalagem
1
-
Embalagem alta
60MMT
-
Largura embalagem
405MMT
-
Embalagem profunda
55MMT
-
Volume embalagem
1323.042MMQ
-
Peso líquido
0.4KGM
-
Peso bruto
0.4KGM
-
EAN Embalagem
8426436039001
