Perfil de alumínio Ofiblock Compact de 6 elementos branco Simon K45
Simon K45

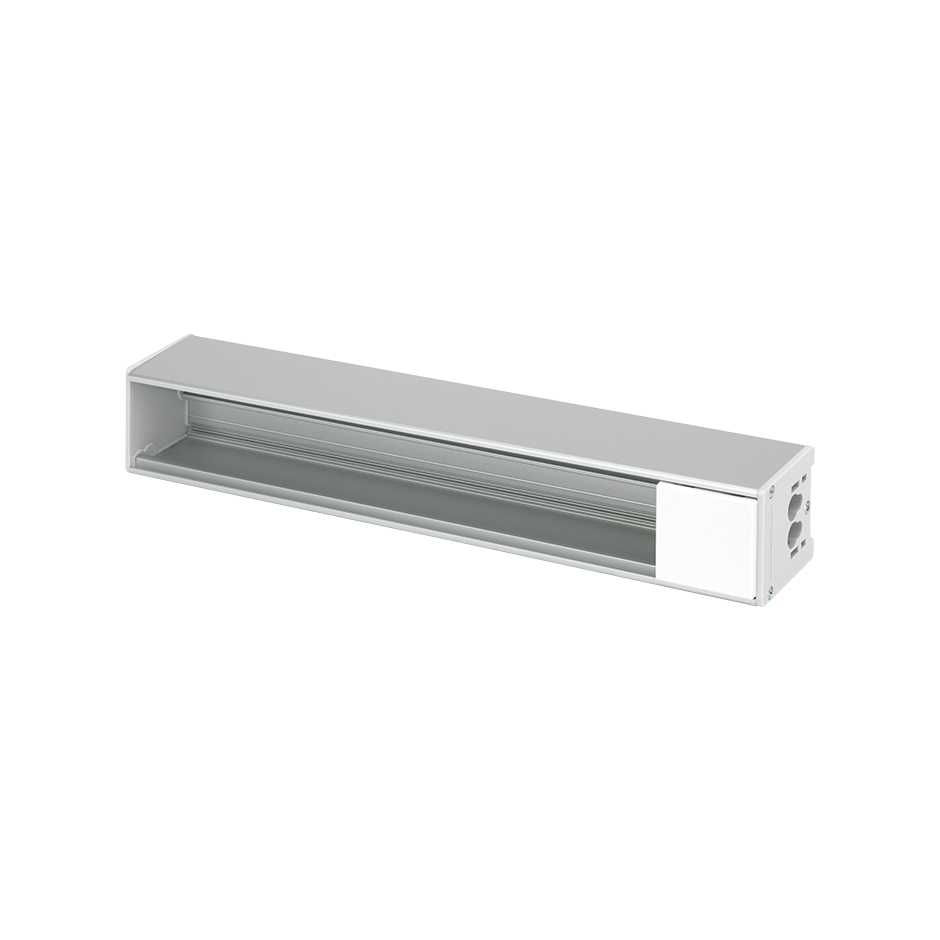

The of Ofiblock Compact aluminium profile, with six elements and six modules, of the series Simon K45, offers a solution versatile for the installation of electrical mechanisms in furniture office. Its reference is KFC106 / 9.
With a white finish, which gives a meutral design suitable for any environment.
It measures 54x315x54mm.
It is available in two up to 10 modules according to the design.
The profile is fabricated in anodised aluminium, with the covers in self-extinguishing thermoplastic insulation and halogen FREE that guarantees no flame spread in case of fire in case of incentive. Likewise, this material, ensures a low toxicity in case of smoke.
-
Compatibilidade
Funções da gama SIMON K45 e combinável com a gama de Cablagem Elétrica da Simon.
-
Observações
Perfil com maior compactidade para permitir uma convergência de soluções de energia, voz e dados e multimédia com a menor profundidade.
-
Acabamento
Branco
-
Material
Metal
-
Conteúdo da embalagem
Perfil de alumínio Ofiblock Compact, 1 tomada de terra, 1 placa cega, 1 tampa lateral com entrada de cabo direto, isolador de passagem, 1 tampa lateral cega, parafusos e manual de instalação.
-
Mercado disponível
CE
-
RAL
9003
-
Disponível em
Disponível em 2, 3, 4, 5, 6, 7, 8, 9 e 10 elementos
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MΩ a 500 V
-
IP
IP4X
-
Ligável
Não
-
Temperatura máxima de funcionamento (ºC)
+60 °C
-
Número de entradas laterais
Até 2 cabos por cada lateral do perfil através da tampa ACFC02/24. Sob pedido, a tampa lateral maquinada pode ser fornecida de acordo com as necessidades do cliente.
-
Espaço para a distribuição da cablagem
O perfil é fornecido com 1 placa cega para uma distribuição interna da cablagem mais cómoda.
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Versão
6 elementos
-
Profundidade (mm)
54
-
Dimensões (mm)
54 x 315 x 54
-
Acesso à cablagem
Através dos alojamentos disponíveis nas laterais do perfil.. Entrada para conetores de ligação rápida, mangueiras de cablagem elétrica, cablagem de voz e dados e multimédia através de placas específicas.
-
Extinção (º C)
+850 °C (segundo norma IEC 60670)
-
Sentido de instalação
Horizontal, Vertical
-
Tipo de instalação
Apto para instalação em parede, móveis, chão técnico, superfície metálica com íman ou em guia DIN.
-
Extração de componentes
Unicamente com ferramenta
-
Extração da cobertura
Unicamente com ferramenta
-
Extração da placa
Unicamente com ferramenta
-
Parafusos necessários para a fixação à laje
2 (1 por lado) em combinação com a referência KSF4 (suporte não fornecido com o perfil)
-
Possibilidades de fixação
O seu design permite a montagem em superfície na parede, em móveis de mesa, sob mesas, em chão técnico, em superfície metálica com íman ou em trilho DIN, utilizando acessórios de fixação específicos.
-
Tipo de fixação
Através da fixação do suporte escolhido e posterior ligação através da guia DIN traseira existente no perfil.
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
0.30MMQ
-
Peso líquido
0.30KGM
-
Peso bruto
0.30KGM
-
EAN produto
8426436038974
-
Quantidade de embalagem
1
-
Embalagem alta
59.50MMT
-
Largura embalagem
317.00MMT
-
Embalagem profunda
54.50MMT
-
Volume embalagem
1027952.00MMQ
-
Peso líquido
0.30KGM
-
Peso bruto
75.60KGM
-
EAN Embalagem
8426436038974
