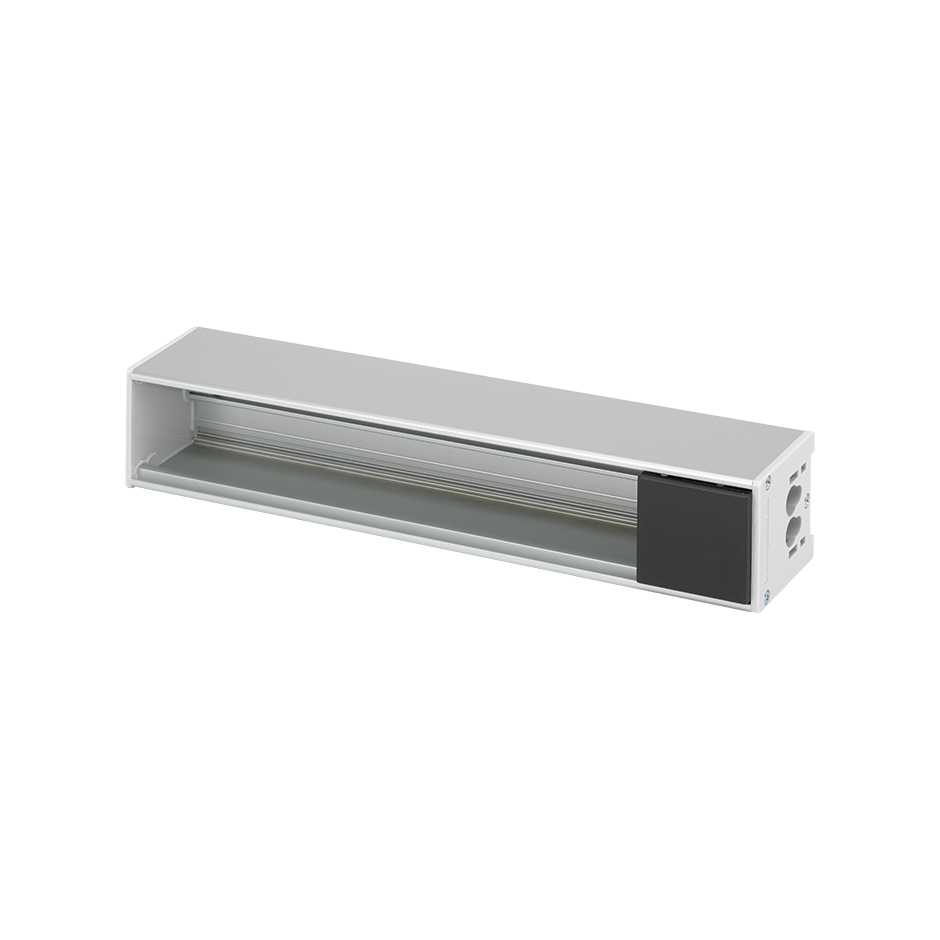

Vista frontal perfil de alumínio Ofiblock Compact Simon K45 grafite

Vista frontal perfil de alumínio Ofiblock Compact Simon K45 grafite

Embalagem perfil de alumínio Ofiblock Compact Simon K45 grafite

Embalagem perfil de alumínio Ofiblock Compact Simon K45 grafite

Aplicação perfil Ofiblock Compact em escritório

Aplicação perfil Ofiblock Compact em escritório

Ref
KFC105/14

Perfil de alumínio Ofiblock Compact de 5 elementos grafite Simon K45

Preço/unidade
23,53 €
Enquanto os estoques durarem
Quantidade de embalagem
1 Unidade

Transferências disponíveis

Ficha técnica

KFC105/14.pdf

Manuais de instalação
Declaração de conformidade
Características destacadas
Séries
Simon K45
Séries compatíveis

Simon K45

Informação sobre o Produto

A série Simon K45, dentro de seus complementos para móveis, inclui o perfil de alumínio Ofiblock Compact para cinco elementos, com cinco módulos. Esta instalação permite o uso de mecanismos elétricos encastrados com um fácil montagem. A sua referência é KFC105/14. As suas dimensões são 54x270x54mm. O modelo está disponível em 2, 3, 4, 5, 6, 7, 8, 9 e 10 elementos. Fabricado em metal, seu acabamento em grafite dá-lhe um toque de elegância e ao mesmo tempo permite que se adapte melhor aos espaços de trabalho. O material de fabrico é alumínio anodizado, com tampas laterais em termoplástico autoextinguível e sem halogéneos. Esta material ajuda a garantir a não propagação de chamas em caso de incêndio, bem como a baixa toxicidade supondo que tivesse emissão de fumos.

Informação básica
  • Compatibilidade

    Funções da gama SIMON K45 e combinável com a gama de Cablagem Elétrica da Simon.

  • Observações

    Perfil com maior compactidade para permitir uma convergência de soluções de energia, voz e dados e multimédia com a menor profundidade.

  • Acabamento

    Grafite

  • Material

    Metal

  • Conteúdo da embalagem

    Perfil de alumínio Ofiblock Compact, 1 tomada de terra, 1 placa cega, 1 tampa lateral com entrada de cabo direto, isolador de passagem, 1 tampa lateral cega, parafusos e manual de instalação.

Informação técnica
  • Mercado disponível

    CE

  • Certificação CE

  • RAL

    7021

  • Disponível em

    Disponível em 2, 3, 4, 5, 6, 7, 8, 9 e 10 elementos

  • Resistência ao calor (º C)

    +125 °C (segundo norma IEC 60670)

  • Resistência do isolamento (V-MΩ)

    >5 MΩ a 500 V

  • IP

    IP4X

  • Ligável

    Não

  • Temperatura máxima de funcionamento (ºC)

    +60 °C

  • Número de entradas laterais

    Até 2 cabos por cada lateral do perfil através da tampa ACFC02/24. Sob pedido, a tampa lateral maquinada pode ser fornecida de acordo com as necessidades do cliente.

  • Espaço para a distribuição da cablagem

    O perfil é fornecido com 1 placa cega para uma distribuição interna da cablagem mais cómoda.

  • Intervalo de temperatura durante a instalação (º C)

    -5 a +60 °C

  • Versão

    5 elementos

  • Profundidade (mm)

    54 mm

  • Dimensões (mm)

    54 x 270 x 54

Instalação e manutenção
  • Acesso à cablagem

    Através dos alojamentos disponíveis nas laterais do perfil.. Entrada para conetores de ligação rápida, mangueiras de cablagem elétrica, cablagem de voz e dados e multimédia através de placas específicas.

  • Extinção (º C)

    +850 ºC (according to standard IEC 60670)

  • Sentido de instalação

    Vertical e horizontal.

  • Tipo de instalação

    Apto para instalação em parede, móveis, chão técnico, superfície metálica com íman ou em guia DIN.

  • Extração de componentes

    Only with tool

  • Extração da cobertura

    Only with tool

  • Possibilidades de fixação

    A sua conceção permite a integração mural em superfície, sobre móveis, sob mesas, em chão técnico, em superfície metálica com íman ou em guia DIN através dos seus acessórios de fixação específicos.

  • Tipo de fixação

    Através da fixação do suporte escolhido e posterior ligação através da guia DIN traseira existente no perfil.

  • Manutenção

    Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.

Norma
  • Norma

    UNE-EN 60.670-23

Informação sobre logística
  • Volume produto

    0.3 MMQ

  • Peso líquido

    0.26 KGM

  • Peso bruto

    0.26 KGM

  • EAN produto

    8426436038967

  • Quantidade de embalagem

    1

  • Embalagem alta

    60 MMT

  • Largura embalagem

    273 MMT

  • Embalagem profunda

    55 MMT

  • Volume embalagem

    900900 MMQ

  • Peso líquido

    0.26 KGM

  • Peso bruto

    0.295 KGM

  • EAN Embalagem

    8426436038967
