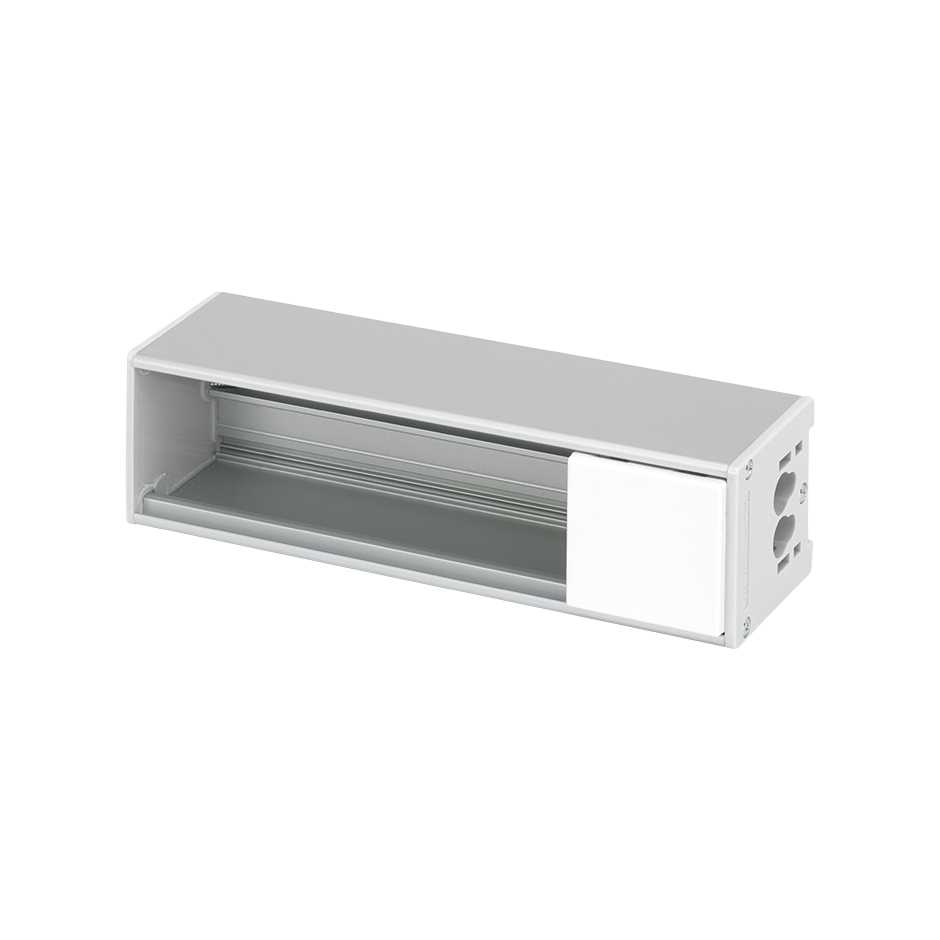

Perfil de alumínio Ofiblock Compact de 3 elementos branco Simon K45
Simon K45
Provide maximum functionality and innovation in connectivity in your home or work area with the Ofiblock Compact aluminium profile of the Simon K45 collection. With finishes in white and 3 elements, its compact solutions enables the convergence of energy, voice and data and multimedia with the minimum depth.
With an installation versatile suitable to be in raised floor or wall, furniture, surface-mounted metal with magnet, or on a DIN rail, includes blind plate for greater comfort in the internal distribution of cabling.
To protect the space in case of fire, the ofiblock COMPACT PACK of this collection is made of anodised aluminium and side covers in self-extinguishing thermoplastic and halogen-free that prevent the flame spread and toxicity by smoke. Thanks to these materials, it can reach maximum temperatures of more than 60 ºC.
Security, functionality and innovation as a hallmark of the profile of aluminium ofiblock COMPACT PACK of Simon K45.
-
Compatibilidade
Funções da gama SIMON K45 e combinável com a gama de Cablagem Elétrica da Simon.
-
Observações
Perfil com maior compactidade para permitir uma convergência de soluções de energia, voz e dados e multimédia com a menor profundidade.
-
Acabamento
Branco
-
Material
Metal
-
Conteúdo da embalagem
Perfil de alumínio Ofiblock Compact, 1 tomada de terra, 1 placa cega, 1 tampa lateral com entrada de cabo direto, isolador de passagem, 1 tampa lateral cega, parafusos e manual de instalação.
-
Mercado disponível
CE
-
RAL
9003
-
Disponível em
Disponível em 2, 3, 4, 5, 6, 7, 8, 9 e 10 elementos
-
Resistência ao calor (º C)
+125 °C (segundo norma IEC 60670)
-
Resistência do isolamento (V-MΩ)
>5 MΩ a 500 V
-
IP
IP4X
-
Ligável
Não
-
Temperatura máxima de funcionamento (ºC)
+60 °C
-
Número de entradas laterais
Até 2 cabos por cada lateral do perfil através da tampa ACFC02/24. Sob pedido, a tampa lateral maquinada pode ser fornecida de acordo com as necessidades do cliente.
-
Espaço para a distribuição da cablagem
O perfil é fornecido com 1 placa cega para uma distribuição interna da cablagem mais cómoda.
-
Intervalo de temperatura durante a instalação (º C)
-5 a +60 °C
-
Versão
3 elementos
-
Profundidade (mm)
54
-
Dimensões (mm)
54 x 180 x 54
-
Acesso à cablagem
Através dos alojamentos disponíveis nas laterais do perfil.. Entrada para conetores de ligação rápida, mangueiras de cablagem elétrica, cablagem de voz e dados e multimédia através de placas específicas.
-
Extinção (º C)
+850 °C (segundo norma IEC 60670)
-
Sentido de instalação
Vertical e horizontal.
-
Tipo de instalação
Apto para instalação em parede, móveis, chão técnico, superfície metálica com íman ou em guia DIN.
-
Extração de componentes
Unicamente com ferramenta
-
Extração da cobertura
Unicamente com ferramenta
-
Extração da placa
Unicamente com ferramenta
-
Parafusos necessários para a fixação à laje
2 (1 por lado) em combinação com a referência KSF4 (suporte não fornecido com o perfil)
-
Possibilidades de fixação
O seu design permite a montagem em superfície na parede, em móveis de mesa, sob mesas, em chão técnico, em superfície metálica com íman ou em trilho DIN, utilizando acessórios de fixação específicos.
-
Tipo de fixação
Através da fixação do suporte escolhido e posterior ligação através da guia DIN traseira existente no perfil.
-
Manutenção
Limpar com um pano suave e seco. Não utilizar panos e/ou detergentes abrasivos que contenham cloro.
-
Norma
UNE-EN 60.670-23
-
Volume produto
0.3MMQ
-
Peso líquido
0.195KGM
-
Peso bruto
0.195KGM
-
EAN produto
8426436038929
-
Quantidade de embalagem
1
-
Embalagem alta
60MMT
-
Largura embalagem
183MMT
-
Embalagem profunda
55MMT
-
Volume embalagem
603900MMQ
-
Peso líquido
0.195KGM
-
Peso bruto
0.224KGM
-
EAN Embalagem
8426436038929
