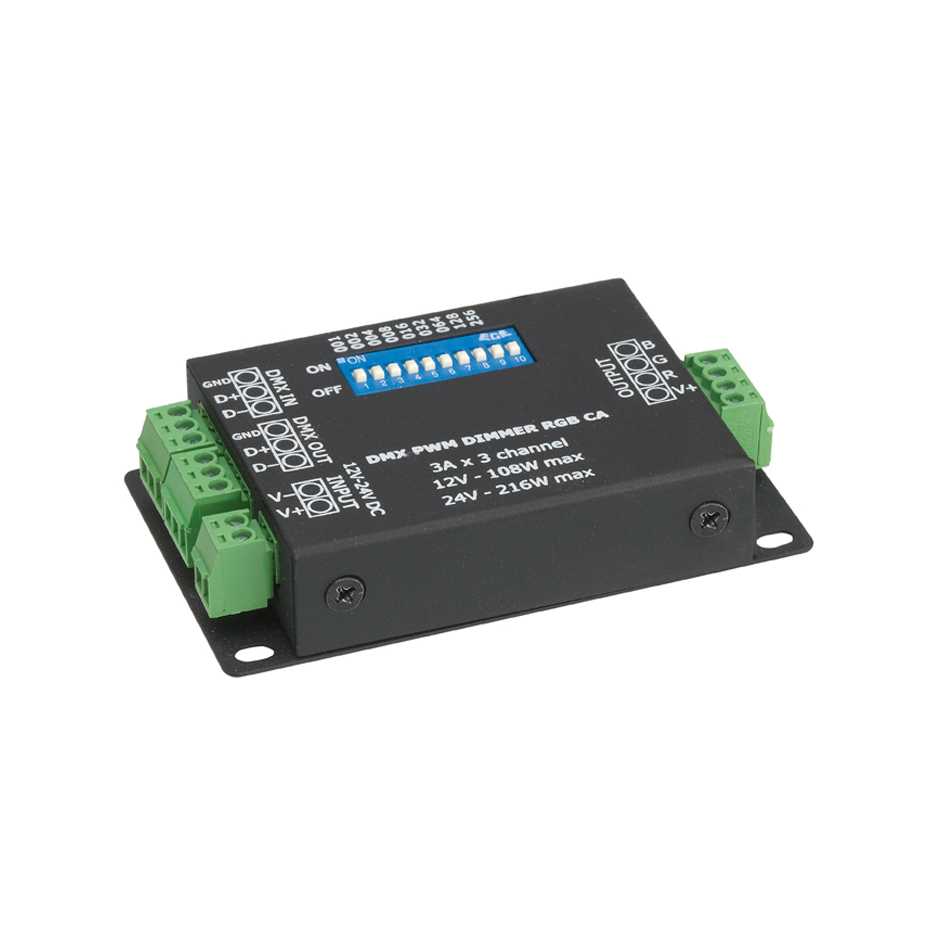

Módulo conversor de protocolo PWM RGB de 3 canais em DMX

REFERÊNCIA: 89000303-039
PVR: 150€/unidade
EMBALAGEM: 1 Unid.
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Tipologia:  Conversor DMX/PWM
Características básicas:  Permite regular e controlar a cor de luminárias RGB que permitem regulação PWM, especialmente Ledflex RGB.
Programação:  Seleção da cor através de uma paleta de cores, ou ainda ajustar a cor personalizada R(0-255), G(0-255) e B(0-255).
Tipo de acionamento:  Através de Scena

INFORMAÇÃO TÉCNICA

Alimentação:  12-24 VDC
Frequência:  400 Hz
Informação de consumo:  0
Tempos de rampa de ligado e desligado:  Sim
Ajuste dos limites de regulação:  Sim
Temporização de desligado:  Não
Entrada de botão de pressão para o controlo sem consola:  Não
Possibilidade de bloqueio do módulo:  Não
Conteúdo:  Módulo conversor DMX/PWM e instruções
Escala de potência:  108 W (12 V) / 216 W (24 V)
Potência máxima ledflex:  108 W (12 V) - 216 W (24 V)
Índice IP:  20
Tipo de Produto:  Padrão
Mercado disponível:  CE
Observações:  Dispõe de 3 saídas R,G,B. É importante não ultrapassar a distância máxima entre fonte de alimentação e fitas de LED.

NORMA

Norma:  UNE-EN 50491-3:2010 + 2004/108/CE + 2006/95/CE

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Teto falso
Secção cabo de alimentação:  1,5 mm
Características cabo dados:  Multifilar AWG 24; 2 pares entrançados com impedância 120 Ohms e blindagem.
Instalável em caixa de encastrar:  Caixa de registo
Intervalo temperatura de funcionamento:  De 0 ºC a 45 ºC
Intervalo temperatura de armazenamento:  De 0 ºC a 45 ºC

GALERIA

aplicacion-conversor dmx-pwm.jpg

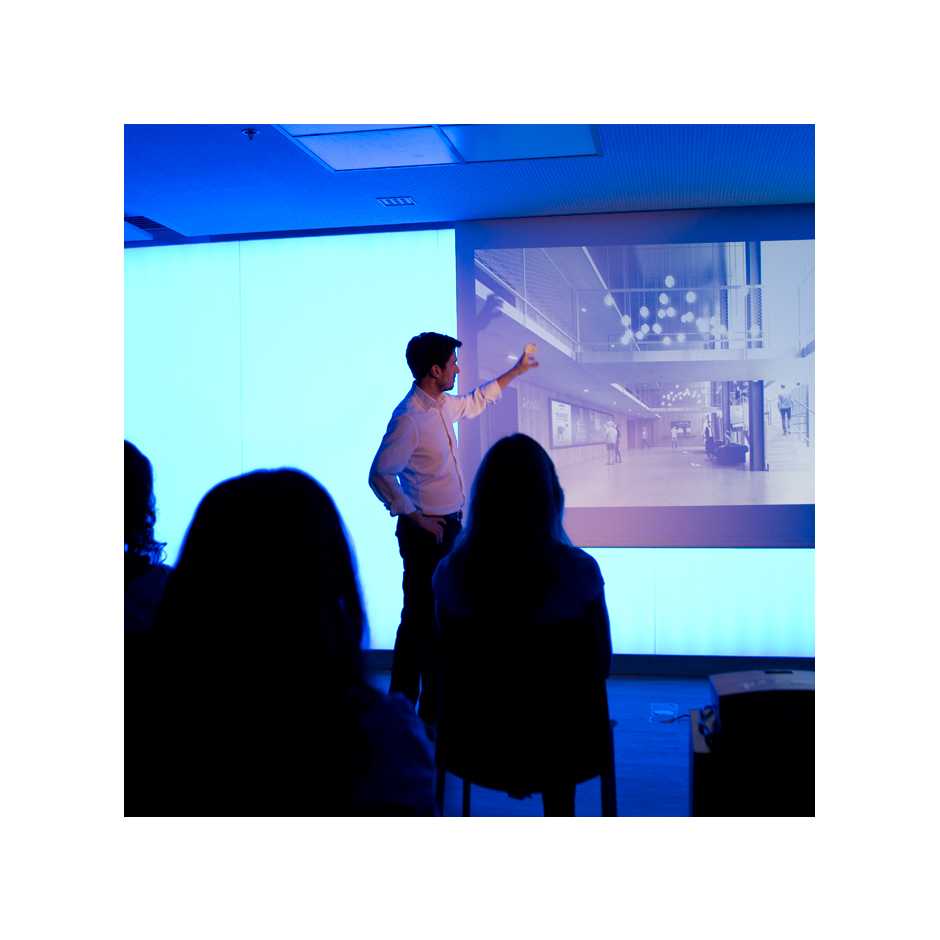

Aplicação módulo em sala multifuncional Hotel Comptes de Barcelona - Barcelona

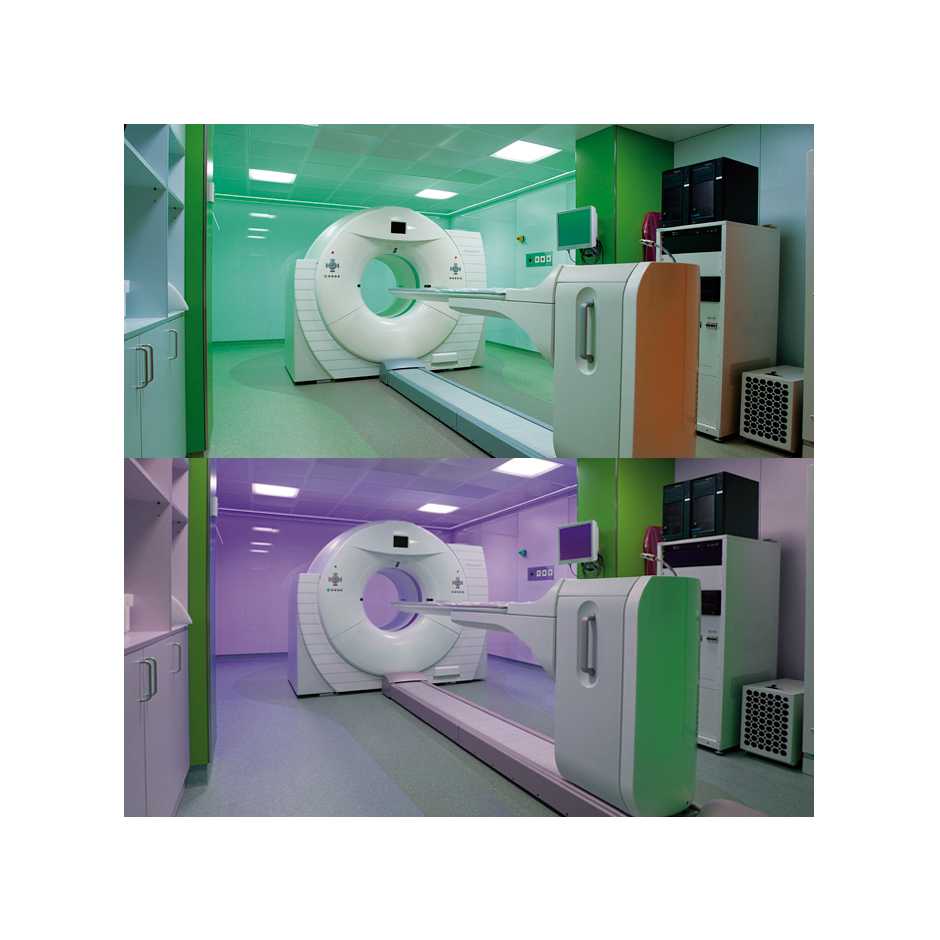

Aplicação módulo em sala TAC HOSPITAL Clínic - Barcelona

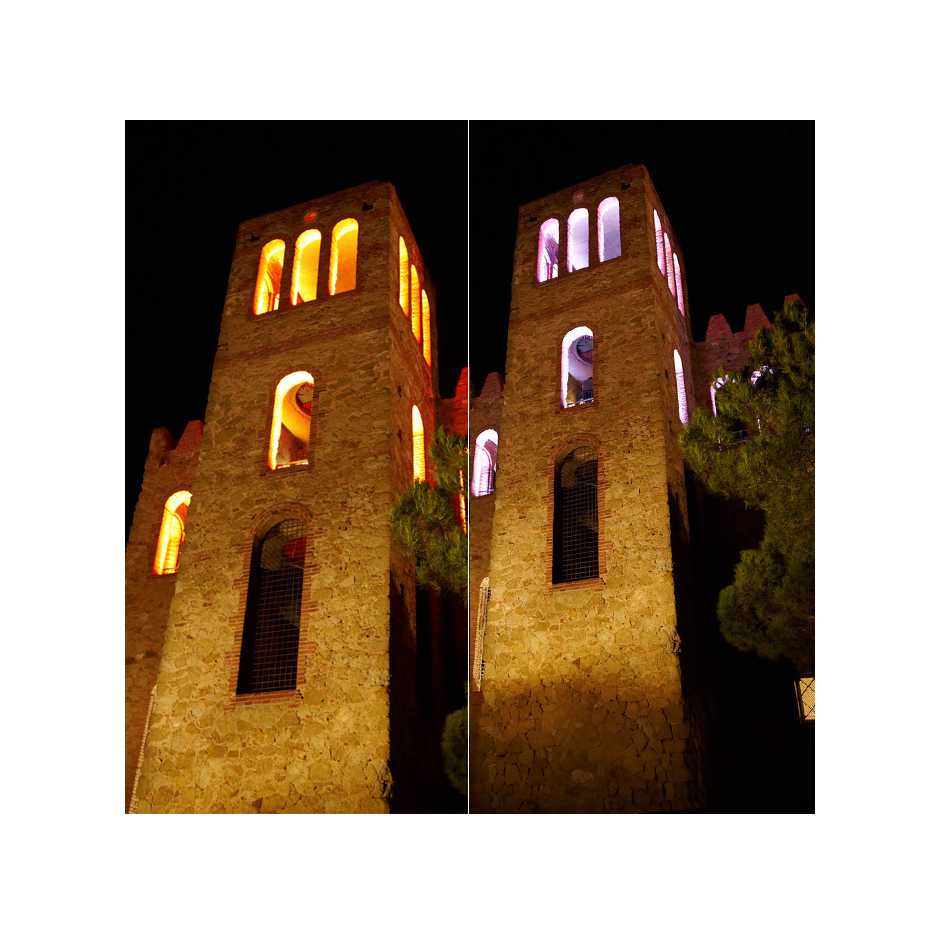

Aplicação módulo em fachada Torre Baró - Barcelona

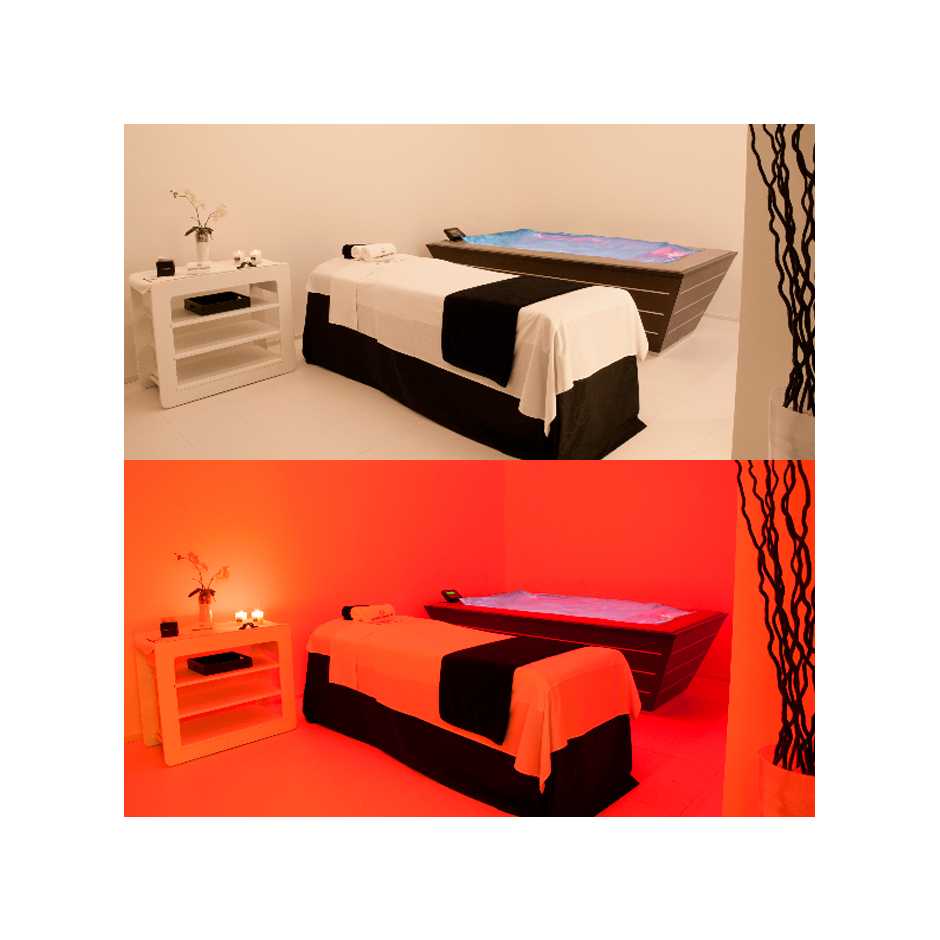

Aplicação módulo em sala de cor terapia Germaine de Capuccini - Madrid


Vista lateral módulo conversor PWM em DMX

Exemplo aplicação módulo conversor PWM em DMX

aplicacion-conversor dmx-pwm.jpg
aplicacion-conversor dmx-pwm.jpg
