Ref
7700160-039

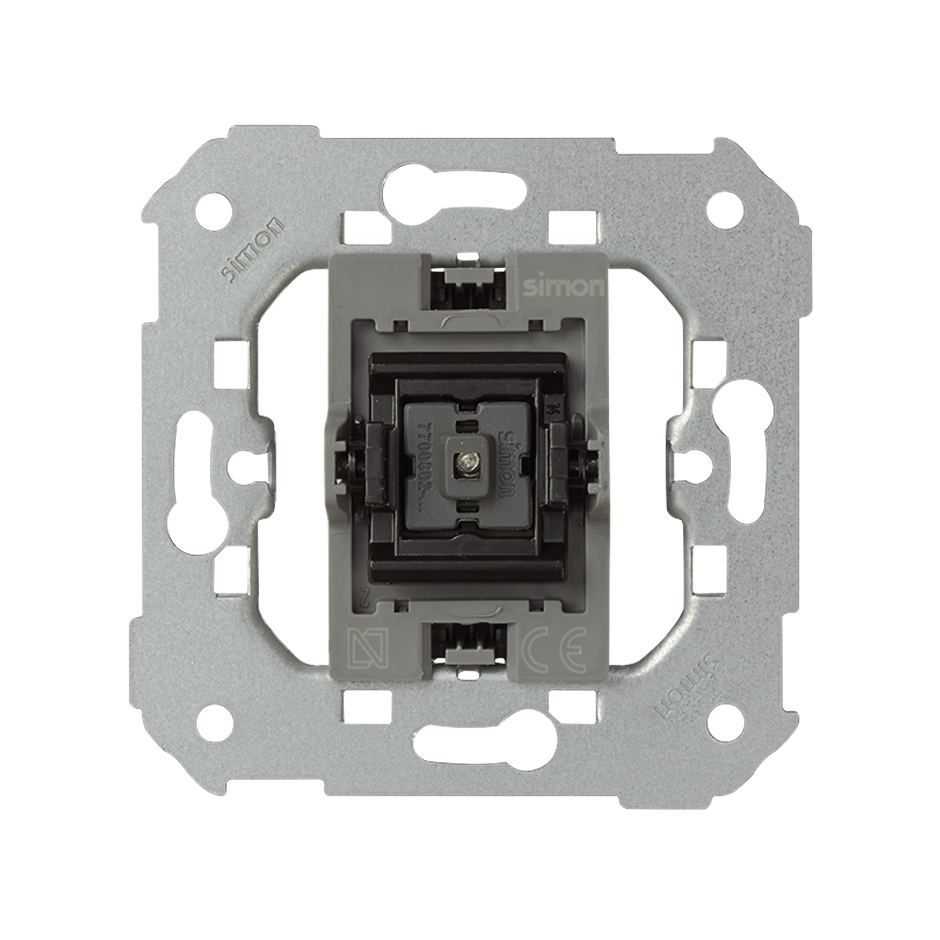

Botão 10 A 250V~ com luz incorporada e sistema de emenda 1click® Simon 77

Preço/unidade
A consultar
Enquanto os estoques durarem
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Ficha técnica
7700160-039-pt-datasheet.pdf
Diagrama técnico

  1. Esquemas_s31-75-77-82-88.pdf [585KB]

Certificados

AENOR 030-002221 20210927.pdf

Necessita de aconselhamento?
Características destacadas
Séries
Simon 77
Séries compatíveis

Simon 82 Detail

Simon 82 Nature

Simon 82

Simon 82 Concept

<p class=></p>
Ref
8201111-094
Tecla individual com visor para mecanismos S.77 champanhe Simon 82 Concept
<p class=></p>
Ref
8200016-094
Tecla individual com gravação de luz para pulsador champanhe Simon 82 Concept
<p class=></p>
Ref
8200011-093
Tecla individual com visor para mecanismos S.77 alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200016-093
Tecla individual com visor e gravação luz para mecanismos S.77 alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200015-093
Tecla individual com visor e gravação campainha para mecanismos S.77 alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200013-093
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 alumínio frio Simon 82 Detail
<p class=></p>
Ref
8201111-098
Tecla individual com visor para mecanismos S.77 preto mate Simon 82 Concept
<p class=></p>
Ref
8201111-096
Tecla individual com visor para mecanismos S.77 titânio Simon 82 Concept
<p class=></p>
Ref
8201111-090
Tecla individual com visor para mecanismos S.77 branco mate Simon 82 Concept
<p class=></p>
Ref
8200016-098
Tecla individual com gravação luz para botão de pressão preto mate Simon 82 Concept
<p class=></p>
Ref
8200016-096
Tecla individual com gravação luz para botão de pressão titânio Simon 82 Concept
<p class=></p>
Ref
8200016-090
Tecla individual com gravação luz para botão de pressão branco mate Simon 82 Concept
<p class=></p>
Ref
8200016-038
Tecla individual com visor e gravação luz para mecanismos S.77 grafite Simon 82
<p class=></p>
Ref
8200016-031
Tecla individual com visor e gravação luz para mecanismos S.77 marfim Simon 82
<p class=></p>
Ref
8200016-030
Tecla individual com visor e gravação luz para mecanismos S.77 branco Simon 82
<p class=></p>
Ref
8200015-038
Tecla individual com visor e gravação campainha para mecanismos S.77 grafite Simon 82
<p class=></p>
Ref
8200015-031
Tecla individual com visor e gravação campainha para mecanismos S.77 marfim Simon 82
<p class=></p>
Ref
8200015-030
Tecla individual com visor e gravação campainha para mecanismos S.77 branco Simon 82
<p class=></p>
Ref
8200013-038
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 grafite Simon 82
<p class=></p>
Ref
8200013-031
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 marfim Simon 82
<p class=></p>
Ref
8200013-030
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 branco Simon 82
<p class=></p>
Ref
8200011-038
Tecla individual com visor para mecanismos S.77 grafite Simon 82
<p class=></p>
Ref
8200011-031
Tecla individual com visor para mecanismos S.77 marfim Simon 82
<p class=></p>
Ref
8200011-030
Tecla individual com visor para mecanismos S.77 branco Simon 82
<p class=></p>
Ref
8200016-034
Tecla individual com visor e gravação luz para mecanismos S.77 champanhe Simon 82
<p class=></p>
Ref
8200016-033
Tecla individual com visor e gravação luz para mecanismos S.77 alumínio Simon 82
<p class=></p>
Ref
8200015-034
Tecla individual com visor e gravação campainha para mecanismos S.77 champanhe Simon 82
<p class=></p>
Ref
8200015-033
Tecla individual com visor e gravação campainha para mecanismos S.77 alumínio Simon 82
<p class=></p>
Ref
8200013-034
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 champanhe Simon 82
<p class=></p>
Ref
8200013-033
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 alumínio Simon 82
<p class=></p>
Ref
8200011-034
Tecla individual com visor para mecanismos S.77 champanhe Simon 82
<p class=></p>
Ref
8200011-033
Tecla individual com visor para mecanismos S.77 alumínio Simon 82
Informação sobre o Produto
Apoio

Este botão de pressão de 10A e 250V incorpora o inovador sistema de ligação de bornes de 1clique®. Esta revolucionária técnica permite instalações mais rápidas, mais cómodas e mais seguras tanto para o instalador como para o utilizador: Inserir, apertar e pronto!!!

Inclui indicador luminoso de 0,55 mA de consumo que, em caso de substituição, é combinável com a referência 7700802-064.

Está fabricado por componentes metálicos com isolamento termoplástico sem halogéneos e é adequado tanto para instalar em superfície como para encastrar.

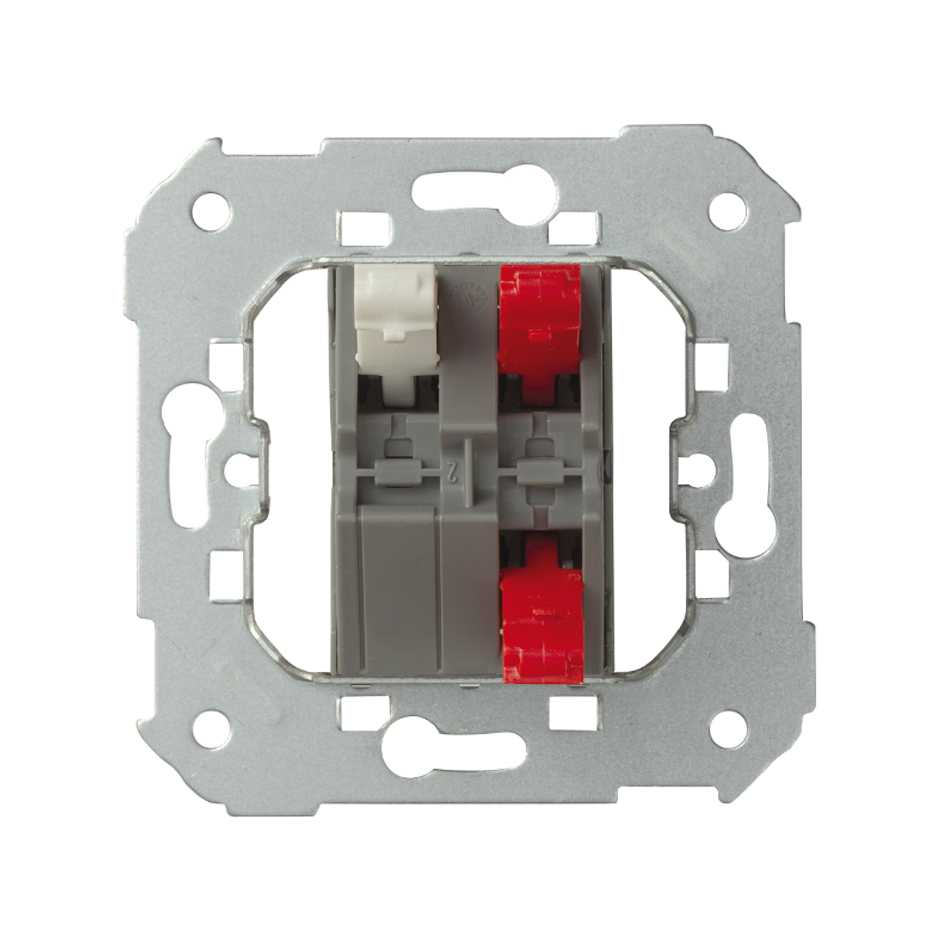

Esta peça pertence à gama de mecanismos de comando da série Simon 77, que destaca por oferecer um sistema de ligação de bornes rápido e seguro que não precisa do descarnado de cabo. Mais simples de instalar porque, ao ter bornes independentes, evitamos que ao instalar o segundo cabo, o primeiro se saia. O cabo fica perfeitamente ligado por bornes sem perigo de que alguns fios de cobre fiquem soltos.

Informação básica

  • Compatibilidade

    Espelhos Simon 75, Simon 82 Detail, Simon 82 Nature e Simon 82

  • Observações

    Combinável com a referência 7700802-064 em caso de substituição de indicador luminoso.

  • Material

    Termoplástico

  • Conteúdo da embalagem

    Mecanismo e instruções

Informação técnica

  • Mercado disponível

    CE

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Indicador de consumo (mA)

    0.55 mA

  • Intensidade (A)

    10 A

  • Número de elementos possíveis

    1 elemento

  • Temperatura de funcionamento (º C)

    5 - 40 ºC

  • Intervalo de temperatura de armazenamento (º C)

    -25 - 50 ºC

  • Tipo de mecanismo

    Pivoting

  • Versão

    Individual

  • Tensão (V~)

    250 V~

Instalação e manutenção

  • Gancho

    Simon 27

  • Instalável em caixa de encastrar

    Universal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Tipo de ligação do terminal

    Por corte (1 click®)

Norma

  • Norma

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008 + EN 60998-2-3:2004

Informação sobre logística

  • Produto alto

    0.00MMT

  • Largura produto

    0.00MMT

  • Produto profundo

    0.00MMT

  • Volume produto

    0.00MMQ

  • Peso líquido

    0.06KGM

  • Peso bruto

    0.06KGM

  • EAN produto

    8421053256473

  • Quantidade de embalagem

    10

  • Embalagem alta

    82.00MMT

  • Largura embalagem

    165.00MMT

  • Embalagem profunda

    223.00MMT

  • Volume embalagem

    3.02DMQ

  • Peso líquido

    0.62KGM

  • Peso bruto

    0.62KGM

  • EAN Embalagem

    8421053077801
