Ref
7700112-039

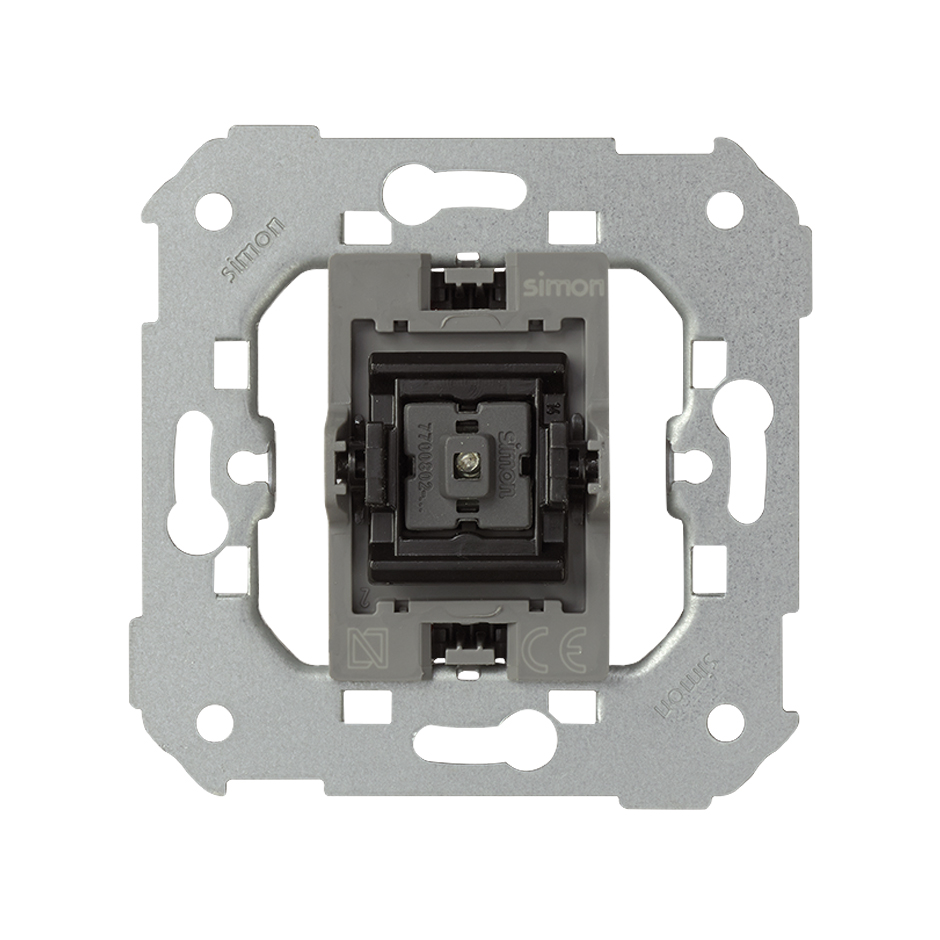

Interruptor unipolar 16 AX 250V~ com piloto incorporado e sistema de embornamento 1click® Simon 77

Preço/unidade
A consultar
Quantidade de embalagem
5 Unidades

Transferências disponíveis

Ficha técnica
7700112-039-datasheet-pt-pt.pdf
Diagrama técnico

  1. Esquemas_s31-75-77-82-88.pdf [585KB]

Certificación CE

AENOR 030-002221 20210927.pdf

Necessita de aconselhamento?
Características destacadas
Séries
Simon 77
Séries compatíveis

Simon 82 Detail

Simon 82 Nature

Simon 82

Simon 82 Concept

<p class=></p>
Ref
8201111-094
Tecla individual com visor para mecanismos S.77 champanhe Simon 82 Concept
<p class=></p>
Ref
8200011-093
Tecla individual com visor para mecanismos S.77 alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200013-093
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 alumínio frio Simon 82 Detail
<p class=></p>
Ref
8201111-098
Tecla individual com visor para mecanismos S.77 preto mate Simon 82 Concept
<p class=></p>
Ref
8201111-096
Tecla individual com visor para mecanismos S.77 titânio Simon 82 Concept
<p class=></p>
Ref
8201111-090
Tecla individual com visor para mecanismos S.77 branco mate Simon 82 Concept
<p class=></p>
Ref
8200013-038
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 grafite Simon 82
<p class=></p>
Ref
8200013-031
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 marfim Simon 82
<p class=></p>
Ref
8200013-030
Tecla individual para mecanismos S.77 combinável com os visores 82972 e 82982 branco Simon 82
<p class=></p>
Ref
8200011-038
Tecla individual com visor para mecanismos S.77 grafite Simon 82
<p class=></p>
Ref
8200011-031
Tecla individual com visor para mecanismos S.77 marfim Simon 82
<p class=></p>
Ref
8200011-030
Tecla individual com visor para mecanismos S.77 branco Simon 82
<p class=></p>
Ref
8200011-034
Tecla individual com visor para mecanismos S.77 champanhe Simon 82
<p class=></p>
Ref
8200011-033
Tecla individual com visor para mecanismos S.77 alumínio Simon 82
Informação sobre o Produto
Apoio

Interruptor unipolar com intensidade de 16 AX e uma potência de 250 V~ com piloto incorporado e sistema incluído de ligação de bornes 1clique® pertencente à série Simon 77. O interruptor é combinável com a referência 7700802-037 em caso de substituição de indicador luminoso.

Sento adequado para superfície ou para encastrar e fabricado com os materiais de máxima qualidade utilizando componentes metálicos com isolamento termoplástico sem halogéneos preenchendo a norma UNE-EN 60669-1:2002 + A1:2003 + A2:2009, UNE EN 60998-2-3:2005.

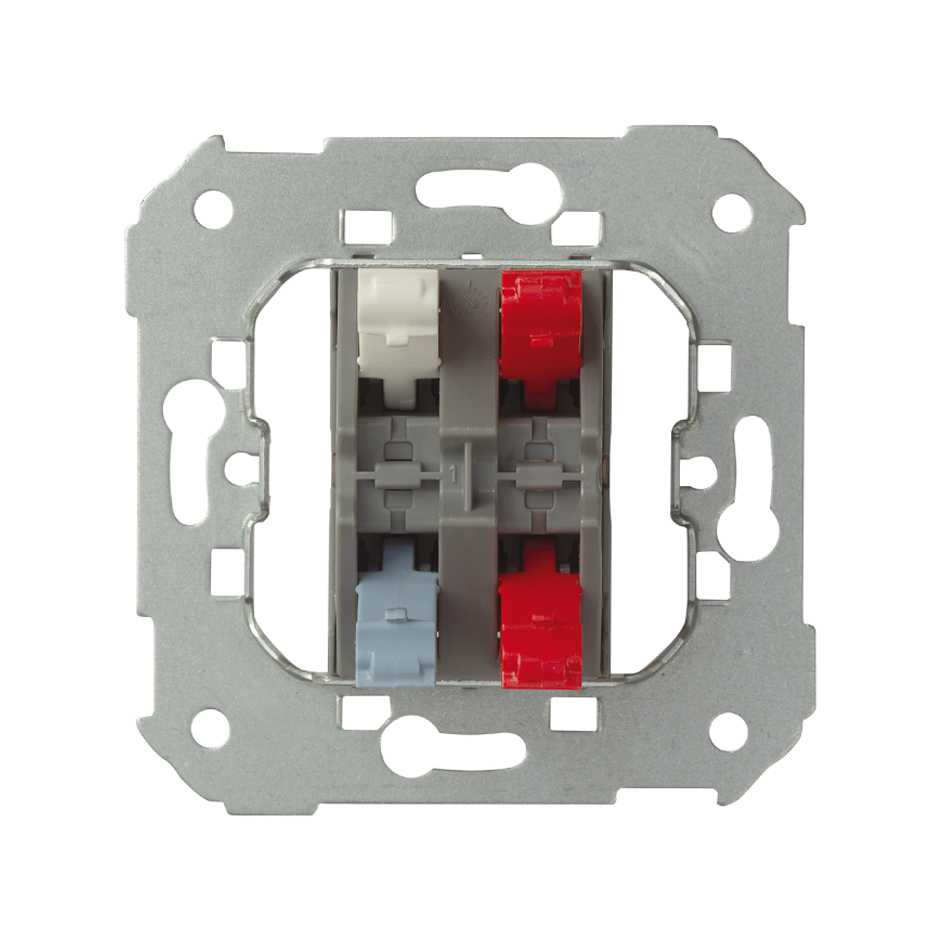

Os mecanismos inovadores da série Simon 77 são os mais simples de instalar graças a que permitem ligar os bornes sem descarnar nem trançar um único cabo, permitindo a fácil instalação sem utilizar ferramentas adicionais para os colocar, reduzindo muito o tempo de instalação. Acrescentando um maior espaço, uma melhor segurança e sendo ainda mais prático.

Informação básica

  • Compatibilidade

    Espelhos Simon 75, Simon 82 Detail, Simon 82 Nature e Simon 82

  • Observações

    Combinável com a referência 7700802-037 em caso de substituição de indicador luminoso.

  • Conteúdo da embalagem

    Mecanismo e instruções

Informação técnica

  • Mercado disponível

    CE

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Indicador de consumo (mA)

    0.55 mA

  • Intensidade (A)

    16 AX

  • Número de elementos possíveis

    1 elemento

  • Temperatura de funcionamento (º C)

    5 - 40 ºC

  • Intervalo de temperatura de armazenamento (º C)

    -25 - 50 ºC

  • Tipo de mecanismo

    Pivoting

  • Versão

    Individual

  • Tensão (V~)

    250 V~

Instalação e manutenção

  • Instalável em caixa de encastrar

    Universal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Tipo de ligação do terminal

    Por corte (1 click®)

Norma

  • Norma

    Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008 + EN 60998-2-3:2004

Informação sobre logística

  • Produto alto

    0MMT

  • Largura produto

    0MMT

  • Produto profundo

    0MMT

  • Volume produto

    0MMQ

  • Peso líquido

    0.065KGM

  • Peso bruto

    0.065KGM

  • EAN produto

    8421053256459

  • Quantidade de embalagem

    5

  • Embalagem alta

    82MMT

  • Largura embalagem

    83MMT

  • Embalagem profunda

    223MMT

  • Volume embalagem

    1.518DMQ

  • Peso líquido

    0.325KGM

  • Peso bruto

    0KGM

  • EAN Embalagem

    8421053080184
