Vista frontal tomada sinal modular R-TV+SAT única

Vista frontal tomada sinal modular R-TV+SAT única em sala

Vista frontal tomada sinal modular R-TV+SAT única em sala

Vista frontal tomada sinal modular R-TV+SAT única

Vista frontal tomada sinal modular R-TV+SAT única em sala

Vista frontal tomada sinal modular R-TV+SAT única em sala

Ref
75466-69

Tomada de sinal modular R-TV+SAT única Simon 75

Preço/unidade
20,23 €
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Ficha técnica
75466-69-pt-datasheet.pdf
Manuais de instalação

  1. 990952.pdf [648KB]

Declaração de conformidade

  1. UES0002.pdf [712KB]

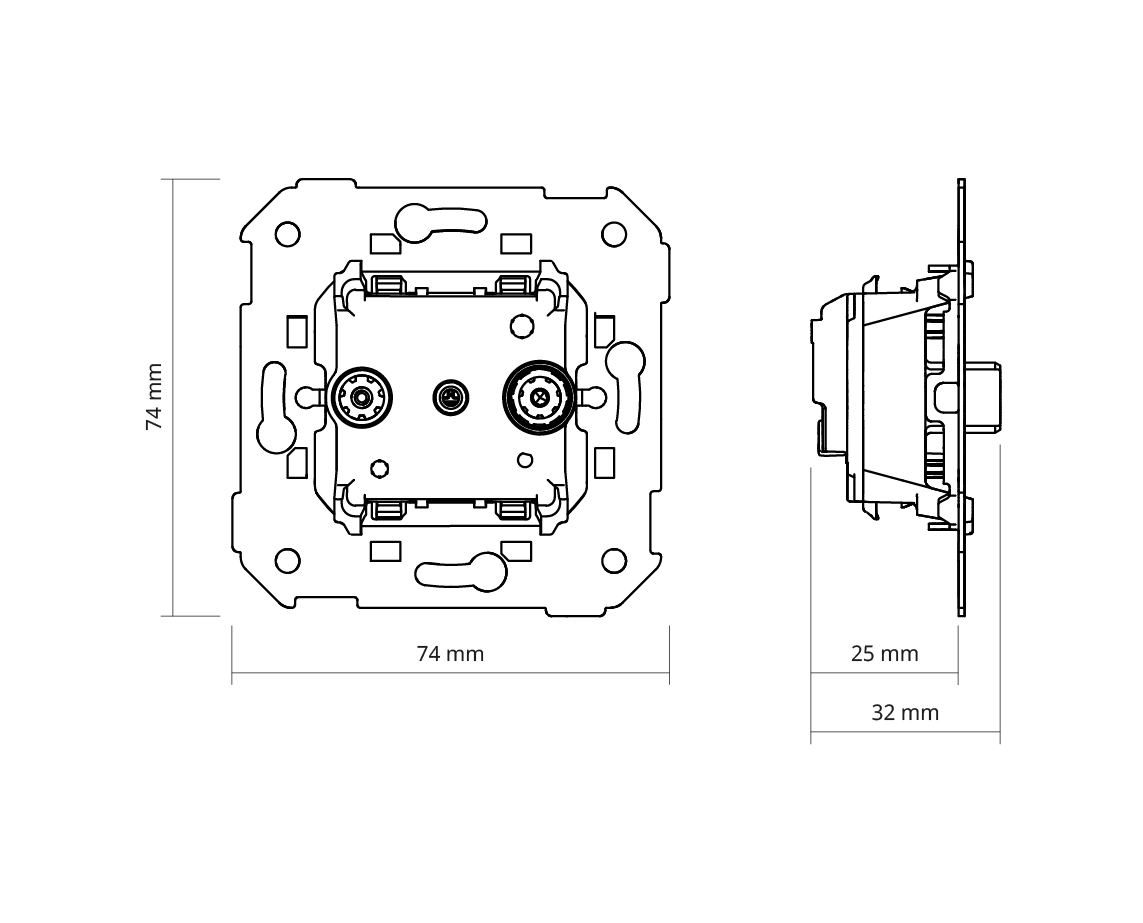

Plano

  1. D75466_D75467_D75468.jpg [121KB]

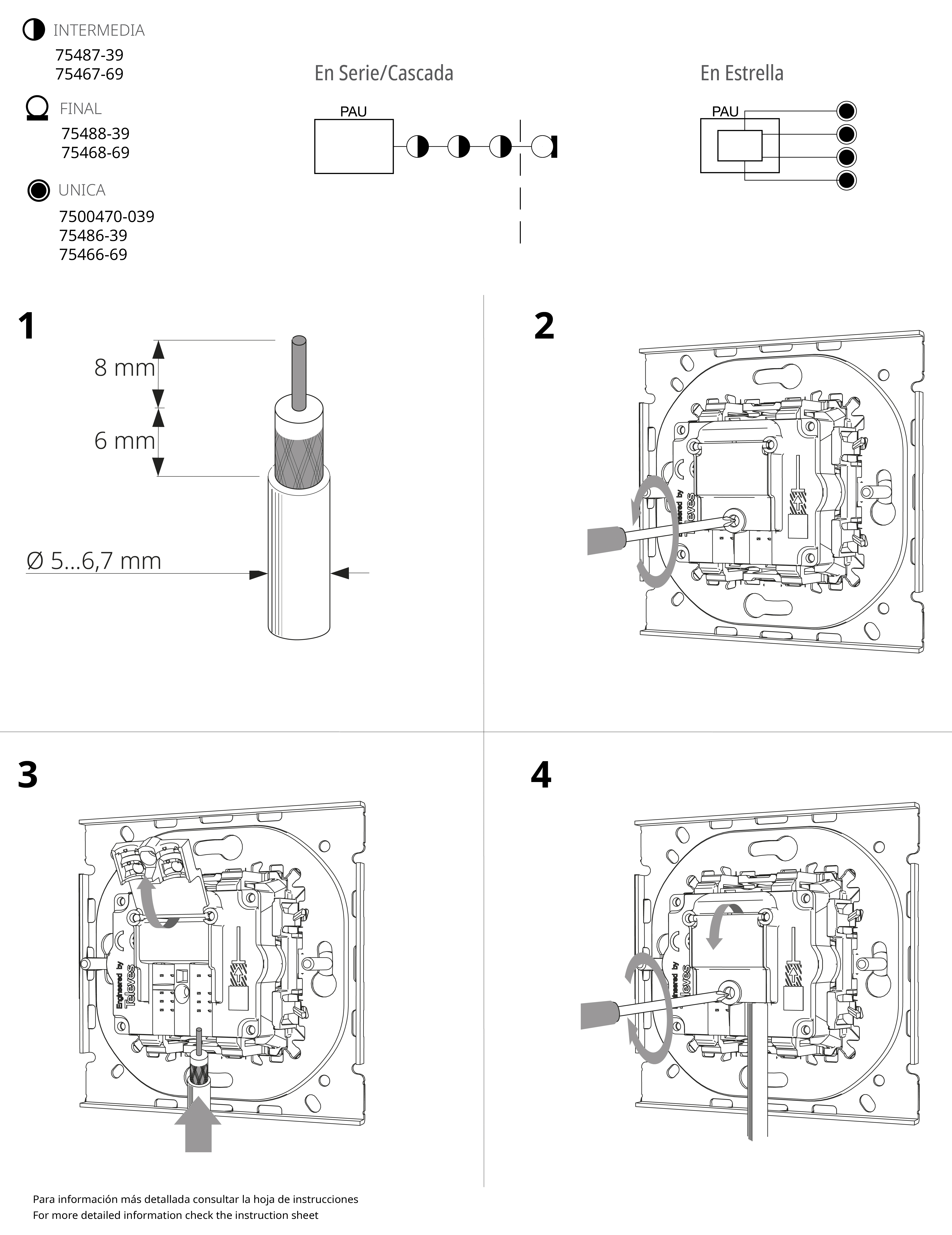

Diagrama técnico

  1. E75466-69.jpg [4MB]

Necessita de aconselhamento?
Características destacadas
Séries
Simon 75
Séries compatíveis

Simon 82

Simon 82 Nature

Simon 82 Detail

Simon 27

Simon 75

Simon 27 Scudo

Simon 31

Simon 82 Concept

Simon Aqua

Simon 27 Play

Simon 360

<p class=></p>
Ref
8200097-094
Placa para tomadas indutivas R-TV+SAT champanhe Simon 82 Concept
<p class=></p>
Ref
82097-93
Placa para tomadas indutivas de R-TV+SAT alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200097-098
Placa para tomadas indutivas R-TV+SAT preto mate Simon 82 Concept
<p class=></p>
Ref
8200097-096
Placa para tomadas indutivas R-TV+SAT titânio Simon 82 Concept
<p class=></p>
Ref
8200097-090
Placa para tomadas indutivas R-TV+SAT branco mate Simon 82 Concept
<p class=></p>
Ref
82097-38
Placa para tomadas indutivas de R-TV+SAT grafite Simon 82
<p class=></p>
Ref
82097-31
Placa para tomadas indutivas de R-TV+SAT marfim Simon 82
<p class=></p>
Ref
82097-30
Placa para tomadas indutivas de R-TV+SAT branco Simon 82
<p class=>Vista frontal placa tomadas R-TV+SAT Simon 27 Play marfim</p>
Ref
27097-31
Placa para tomadas indutivas de R-TV+SAT marfim Simon 27 Play
<p class=>Vista frontal placa tomadas R-TV+SAT Simon 27 Play cinza</p>
Ref
27097-37
Placa para tomadas indutivas de R-TV+SAT cinza Simon 27 Play
<p class=></p>
Ref
36000610-190
Espelho para 1 elemento branco mate com alinhador Simon 360
<p class=></p>
Ref
36000610-099
Espelho para 1 elemento areia mate com alinhador Simon 360
<p class=></p>
Ref
36000610-098
Espelho para 1 elemento preto mate com alinhador Simon 360
<p class=></p>
Ref
36000053-190
Tampa para tomada R-TV+SAT universal branco mate Simon 360
<p class=></p>
Ref
36000053-099
Tampa para tomada R-TV+SAT universal areia mate Simon 360
<p class=></p>
Ref
36000053-098
Tampa para tomada R-TV+SAT universal preto mate Simon 360
Informação sobre o Produto
Transferências
Apoio

Tomada de sinal modular R-TV+SAT única Simon 75 projetada para a distribuição combinada de sinal de rádio, televisão terrestre TDT e satélite em instalações individuais. Solução modular que garante uma transmissão estável e compatibilidade com sistemas atuais de recepção em ambientes residenciais e profissionais. Baseada em conectores IEC de 9,5 mm Ø, incorpora sistema de conexão de terminais a parafuso para uma conexão rápida, segura e duradoura. Suporta cabo coaxial de 6 a 8 mm com descascamento de 8 mm, assegurando uma instalação precisa e fiável. Fabricada com componentes metálicos e isolamento termoplástico livre de halógenos em conformidade com as normas EN 50083-2 e EN 50581, oferece segurança, resistência e alto desempenho dentro da série Simon 75 e molduras compatíveis.

Informação básica

  • Compatibilidade

    Marcos Simon 27 Play, Simon 27 Scudo, Simon 27, Simon 31, Simon 44 Aqua, Simon 75, Simon 82 Detalhe, Simon 82 Nature, Simon 82 Conceito e Simon 82.

  • Material

    Metal , Plástico

  • Conteúdo da embalagem

    Tomada R-TV+SAT e folha de instruções

Informação técnica

  • Mercado disponível

    CE

  • Número de conetores

    2

  • Número de contactos

    1

  • Número de cabos

    1

  • Secção de cabo admitida (mm)

    De 6 a 8 mm

  • Tipo de conetor

    IEC

  • Formato

    R/TV , SAT

  • IP

    IP20

  • Ligável

    Não

  • Número de elementos possíveis

    1 elemento

  • Temperatura de funcionamento (º C)

    0 - 40 ºC

  • Dimensão da secção (mm)

    35

  • Intervalo de temperatura de armazenamento (º C)

    -25 - 50 ºC

  • Tipo

    Única

  • Tipo de mecanismo

    Insertion

  • Versão

    Individual

  • Profundidade (mm)

    33

  • Dimensões (mm)

    74 x 74 x 32

Instalação e manutenção

  • Ferramenta de descarnar (mm)

    8

  • Gancho

    Simon 27

  • Instalável em caixa de encastrar

    Universal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Extração da cobertura

    Unicamente com ferramenta

  • Tipo de ligação do terminal

    Por parafuso

Norma

  • Norma

    Dir. 2014/30/UE EMC|Dir. 2011/65/UE RoHS + post. mod.|EN 50083-2:2012|EN 50083-2:2012 A1:2015|EN IEC 63000:2018

Informação sobre logística

  • Produto alto

    0MMT

  • Largura produto

    0MMT

  • Produto profundo

    0MMT

  • Volume produto

    0MMQ

  • Peso líquido

    0.113KGM

  • Peso bruto

    0.113KGM

  • EAN produto

    8421053256183

  • Quantidade de embalagem

    10

  • Embalagem alta

    82MMT

  • Largura embalagem

    165MMT

  • Embalagem profunda

    223MMT

  • Volume embalagem

    3017190000MMQ

  • Peso líquido

    1.13KGM

  • Peso bruto

    1.13KGM

  • EAN Embalagem

    8421053060384
