Vista frontal grupo 2 botões de pressão 10 A 250 V~

Vista traseira grupo 2 botões de pressão 10 A 250 V~

Vista frontal grupo 2 botões de pressão 10 A 250 V~

Aplicação grupo 2 botões de pressão em corredor

Aplicação grupo 2 botões de pressão em corredor

Vista frontal grupo 2 botões de pressão 10 A 250 V~

Vista traseira grupo 2 botões de pressão 10 A 250 V~

Vista frontal grupo 2 botões de pressão 10 A 250 V~

Aplicação grupo 2 botões de pressão em corredor

Aplicação grupo 2 botões de pressão em corredor

Ref
75399-39

Grupo de 2 botões de pressão 10 A 250V~ (1 entrada + 2 saídas) com sistema de conexão de terminais rápido Simon 75

Preço/unidade
23,67 €
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Ficha técnica
75399-39-pt-datasheet.pdf
Declaração de conformidade

  1. UES0015.pdf [645KB]

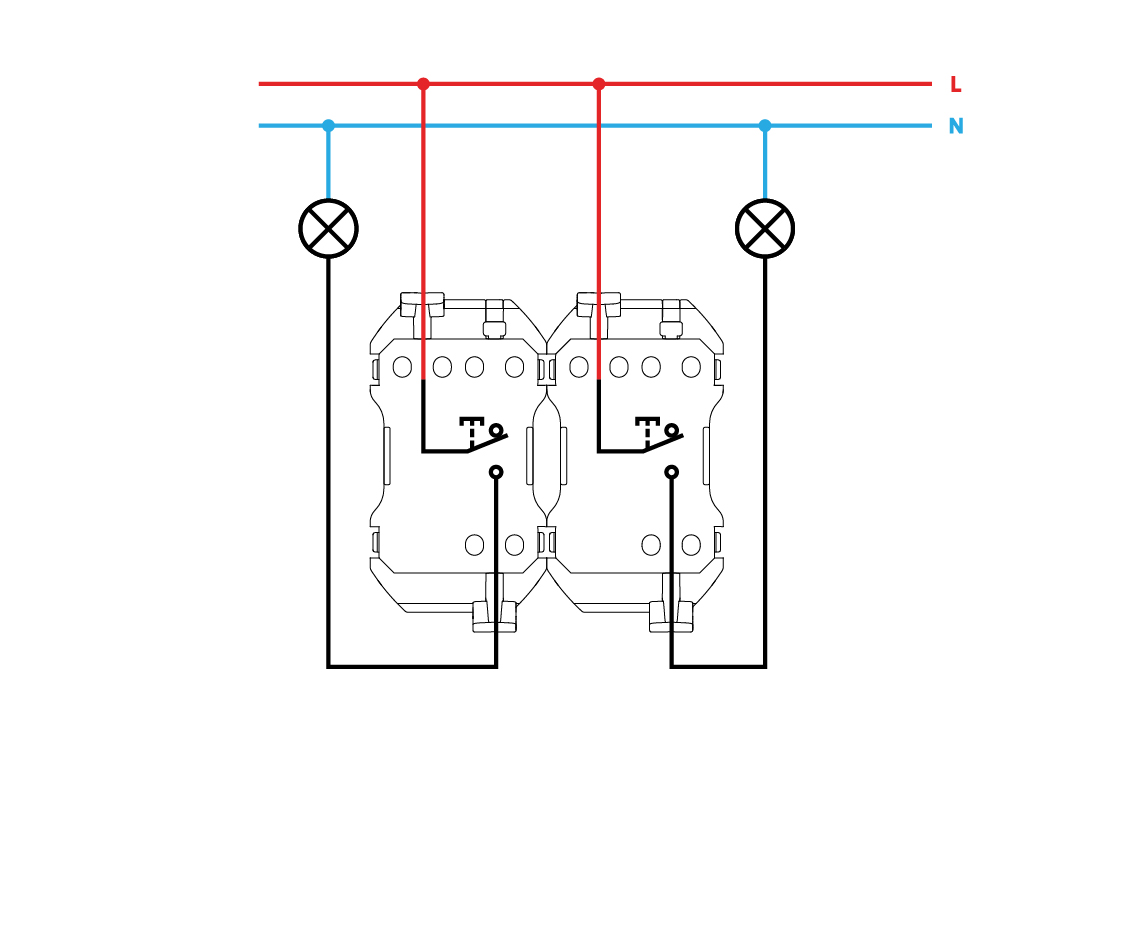

Diagrama técnico

  1. E75399-39.jpg [101KB]

Certificados

AENOR 030-001940 20230913.pdf

Necessita de aconselhamento?
Características destacadas
Séries
Simon 75
Séries compatíveis

Simon 82

Simon 82 Nature

Simon 82 Detail

Simon 75

Simon 82 Concept

Simon 360

<p class=></p>
Ref
8200026-094
Tecla dupla para mecanismos de comando champanhe Simon 82 Concept
<p class=></p>
Ref
82026-93
Tecla dupla para mecanismos de comando alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200026-098
Tecla dupla para mecanismos de comando preto mate Simon 82 Concept
<p class=></p>
Ref
8200026-096
Tecla dupla para mecanismos de comando titânio Simon 82 Concept
<p class=></p>
Ref
8200026-090
Tecla dupla para mecanismos de comando branco mate Simon 82 Concept
<p class=></p>
Ref
82026-38
Tecla dupla para mecanismos de comando grafite Simon 82
<p class=></p>
Ref
82026-31
Tecla dupla para mecanismos de comando marfim Simon 82
<p class=></p>
Ref
82026-30
Tecla dupla para mecanismos de comando branco Simon 82
<p class=></p>
Ref
82026-34
Tecla dupla para mecanismos de comando champanhe Simon 82
<p class=></p>
Ref
82026-33
Tecla dupla para mecanismos de comando alumínio Simon 82
<p class=></p>
Ref
36000610-190
Espelho para 1 elemento branco mate com alinhador Simon 360
<p class=></p>
Ref
36000610-099
Espelho para 1 elemento areia com alinhador Simon 360
<p class=></p>
Ref
36000610-098
Espelho para 1 elemento preto mate com alinhador Simon 360
<p class=></p>
Ref
36000026-190
Tecla dupla para mecanismo dobrável branco mate Simon 360
<p class=></p>
Ref
36000026-099
Tecla dupla para mecanismo dobrável areia Simon 360
<p class=></p>
Ref
36000026-098
Tecla dupla para mecanismo dobrável preto mate Simon 360
Informação sobre o Produto
Transferências
Apoio

Grupo de 2 botões de pressão 10 A 250 V~ (1 entrada + 2 saídas) Simon 75 com sistema de conexão de terminais rápido, projetado para a manobra de circuitos de controle com uma entrada comum e duas saídas independentes. Permite o controle preciso de iluminação e sistemas auxiliares em instalações residenciais e profissionais, oferecendo uma intensidade nominal de 10 A a 250 V~ 50 Hz. Incorpora sistema de conexão por inserção que facilita uma instalação ágil e segura, aceitando condutores de 1,5 a 2,5 mm² com descascamento de 11 mm. Seu acionamento basculante garante um funcionamento confiável e duradouro em usos frequentes. Fabricado com componentes metálicos e isolamento termoplástico livre de halógenos, conforme a normativa EN 60669-1 e diretivas europeias LVD e RoHS, assegura segurança, resistência e compatibilidade com a série Simon 75 e molduras compatíveis.

Informação básica

  • Compatibilidade

    Marcos Simon 75, Simon 82 Detalhe, Simon 82 Nature, Simon 82 Conceito e Simon 82

  • Material

    Metal , Plástico

  • Conteúdo da embalagem

    Mecanismo

Informação técnica

  • Mercado disponível

    CE

  • Número de contactos

    3

  • Número de cabos

    6

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Frequência (Hz)

    50 Hz

  • Intensidade (A)

    10 A

  • IP

    IP21

  • Ligável

    Não

  • Tensão nominal (V~)

    250 V~

  • Número de elementos possíveis

    1 elemento

  • Temperatura de funcionamento (º C)

    5 - 40 ºC

  • Dimensão da secção (mm)

    30

  • Intervalo de temperatura de armazenamento (º C)

    -25 - 50 ºC

  • Tipo de mecanismo

    Pivoting

  • Versão

    Duplo

  • Tensão (V~)

    250 V~

  • Profundidade (mm)

    32

Instalação e manutenção

  • Ferramenta de descarnar (mm)

    11

  • Gancho

    Simon 27

  • Instalável em caixa de encastrar

    Universal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Extração da cobertura

    Unicamente com ferramenta

  • Tipo de ligação do terminal

    Rápido

Norma

  • Norma

    Dir. 2014/35/UE LVD|Dir. 2011/65/UE RoHS + post. mod.|EN 60669-1:2018|EN IEC 63000:2018

Informação sobre logística

  • Produto alto

    0MMT

  • Largura produto

    0MMT

  • Produto profundo

    0MMT

  • Volume produto

    3026595MMQ

  • Peso líquido

    0.062KGM

  • Peso bruto

    0.062KGM

  • EAN produto

    8421053256053

  • Quantidade de embalagem

    10

  • Embalagem alta

    83MMT

  • Largura embalagem

    165MMT

  • Embalagem profunda

    221MMT

  • Volume embalagem

    3026595MMQ

  • Peso líquido

    0.62KGM

  • Peso bruto

    0.745KGM

  • EAN Embalagem

    8421053029374
