Grupo de 2 comutadores 10 AX 250 V~ com sistema de ligação rápida de bornes

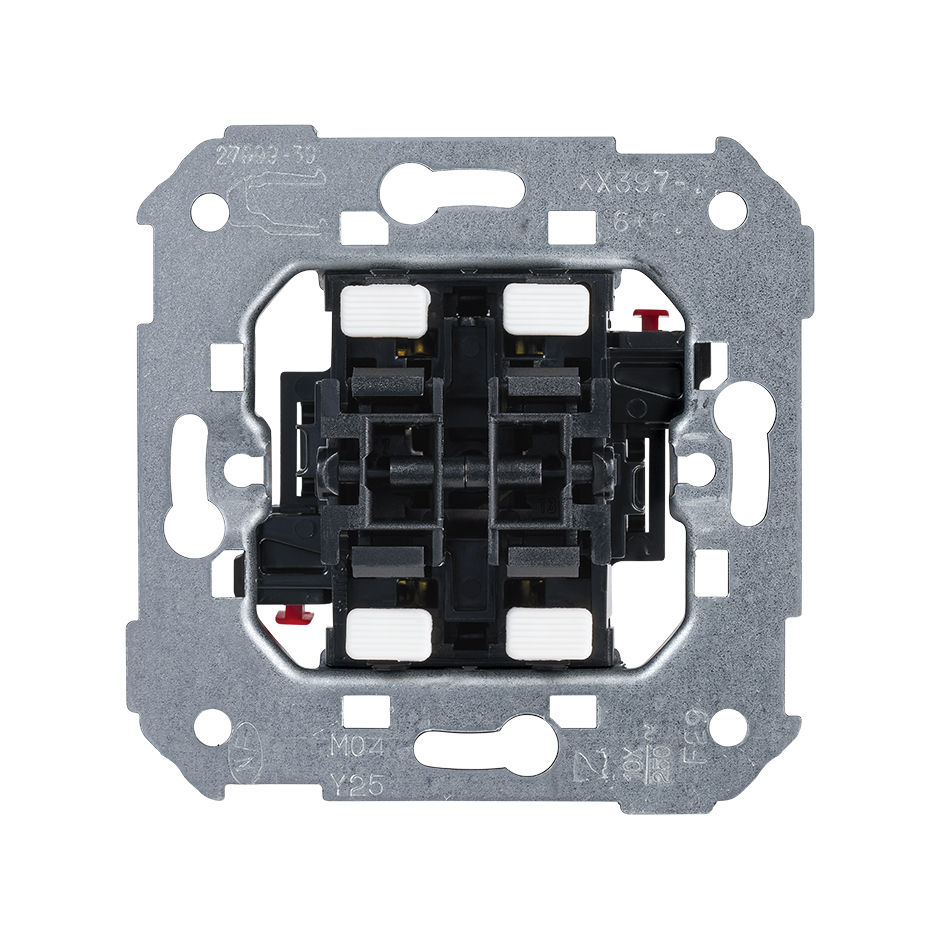

Vista frontal grupo 2 comutadores 10 AX 250 V~


Esta imagem representa a solução combinada de diferentes referências


Vista traseira grupo 2 comutadores 10 AX 250 V~

Embalagem grupo 2 comutadores 10 AX 250 V~


SÉRIE: Simon 75 INTENSIDADE: 10 AX TIPO DE LIGAÇÃO DOS CONDUTORES: Rápido TIPO DE ACIONAMENTO: Basculante Teclas

82026-30

82026-31

82026-33

82026-34

82026-38

82026-93

Descrição do produto

A secção de cabo admitida é de 1,5 a 2,5 mm e traz 11 mm de cabo descarnado. É um grupo de 2 comutadores de10 AX e 250V~, com sistema ligação rápida de bornes, pertence à excelente e ampla gama da Simon 75. O tipo de funcionamento é basculante e para a sua instalação bastará com fazer pressão ou colocar sobre a superfície, por enquanto poderá comprovar que é muito fácil e intuitivo. O material de fabrico é a base de componentes metálicos com isolamento termoplástico sem halogéneos, pensado e criado para suportar sem nenhum problemas temperaturas que oscilem entre os 5 e 40º, chegando a suporte até um máximo entre -25 e 50º C. Tal e como manda e ordena a norma UNE-EN 60669-1:2002 + A1:2003 + A2:2009 este artigo cumpre com todas as condições de segurança.

Ler mais Ler menos

INFORMAÇÃO BÁSICA

Função sinalizadora: Não

N.º de elementos que ocupa: 1 elemento

Gancho: Simon 27

Compatibilidade: Espelhos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 e Simon 88

Conteúdo da embalagem: Mecanismo

Série: Simon 75

Versão: Duplo

Intensidade: 10 AX

Tensão: 250 V~

Tipo de ligação dos condutores: Rápido

Tipo de acionamento: Basculante

INFORMAÇÃO TÉCNICA

Secção de cabo admitida: De 1,5 a 2,5 mm

Descarnar cabo necessário: 11 mm

Índice IP: 21

Material de fabrico: Componentes metálicos com isolamento termoplástico sem halogéneos

Tipo de Produto: Padrão

Mercado disponível: CE

NORMA

Norma: Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação: Apto para superfície e para encastrar

Instalável em caixa de encastrar: Universal

Intervalo temperatura de funcionamento: 5 a 40 °C

Intervalo temperatura de armazenamento: -25 a 50 °C

DADOS LOGÍSTICOS

Disponível em caixa expositora: Sim

Quantidade de embalagem: 10

Unidade medida da caixa: MM

Alto: 83.000

Largo: 165.000

Profundo: 221.000

Volume da caixa: 3026595.000

Unidade medida volume da caixa: MMQ

Peso líquido da caixa: 0.680

Unidade peso da caixa: KGM

Código EAN: 8421053003985

Disponível em caixa múltipla: Sim

Quantidade de embalagem caixa múltipla: 50

Unidade medida da caixa múltipla: MM

Unidade medida quantidade de embalagem da caixa múltipla: ZCM

Alto caixa múltipla: 223.000

Largo caixa múltipla: 172.000

Profundo caixa múltipla: 430.000

Volume da caixa múltipla: 16493080.000

Unidade medida volume da caixa múltipla: MMQ

Peso líquido caixa múltipla: 3.400

Unidade peso da caixa múltipla: KGM

Código EAN da caixa múltipla: 8421053040553

Disponível em palete: Não
