Grupo de 2 botões de pressão 10 A 250 V~ (2 entradas+2 saídas), apto mec. persianas sem sistema de encravamento com lig. rápida de bornes

Grupo de 2 botões de pressão 10 A 250 V~ (2 entradas+2 saídas), apto mec. persianas sem sistema de encravamento com lig. rápida de bornes

REFERÊNCIA: 75396-39

PVR: 17,36€/unidade

Preço antes de impostos. Taxa actual Nº 103.2

EMBALAGEM: 10Unid.s

Variables de unidades de obras ---> -false-false

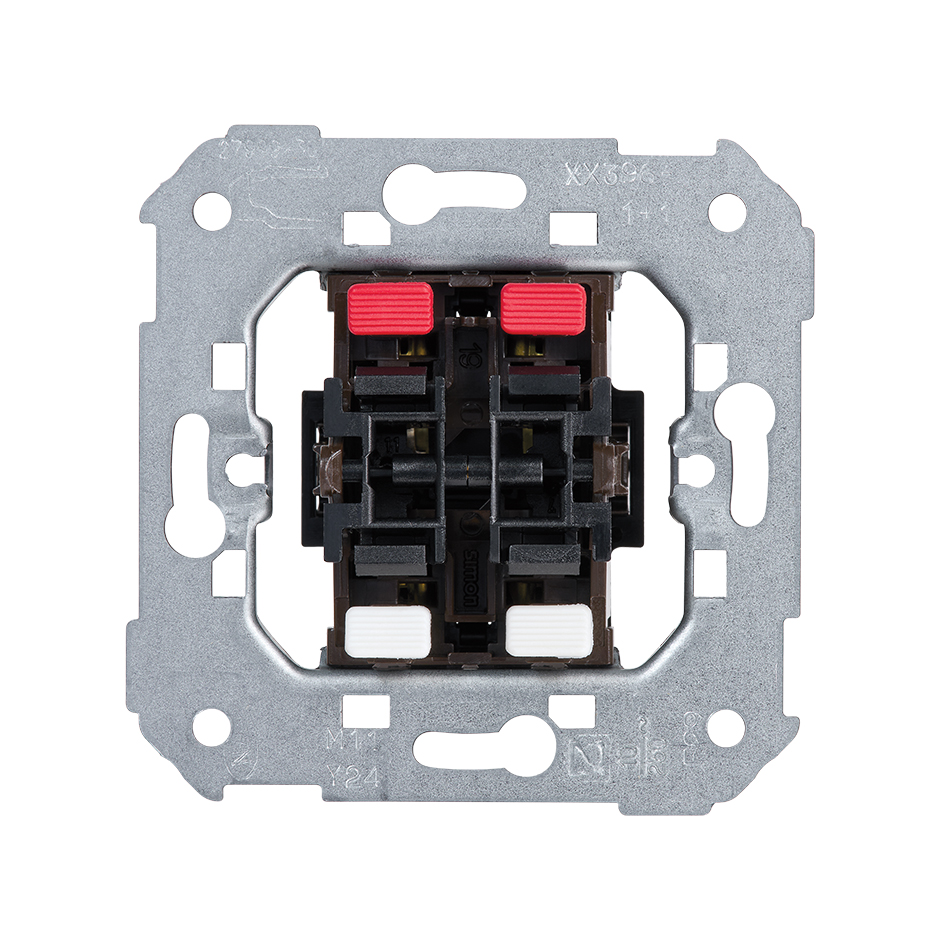

Vista frontal grupo 2 botões de pressão 10 A 250 V~


Esta imagem representa a solução combinada de diferentes referências

75396-39-pulsador-doble-10A-250V-apto-persianas-sin-enclavamiento-embornamiento-rapido-trasera_2.jpg

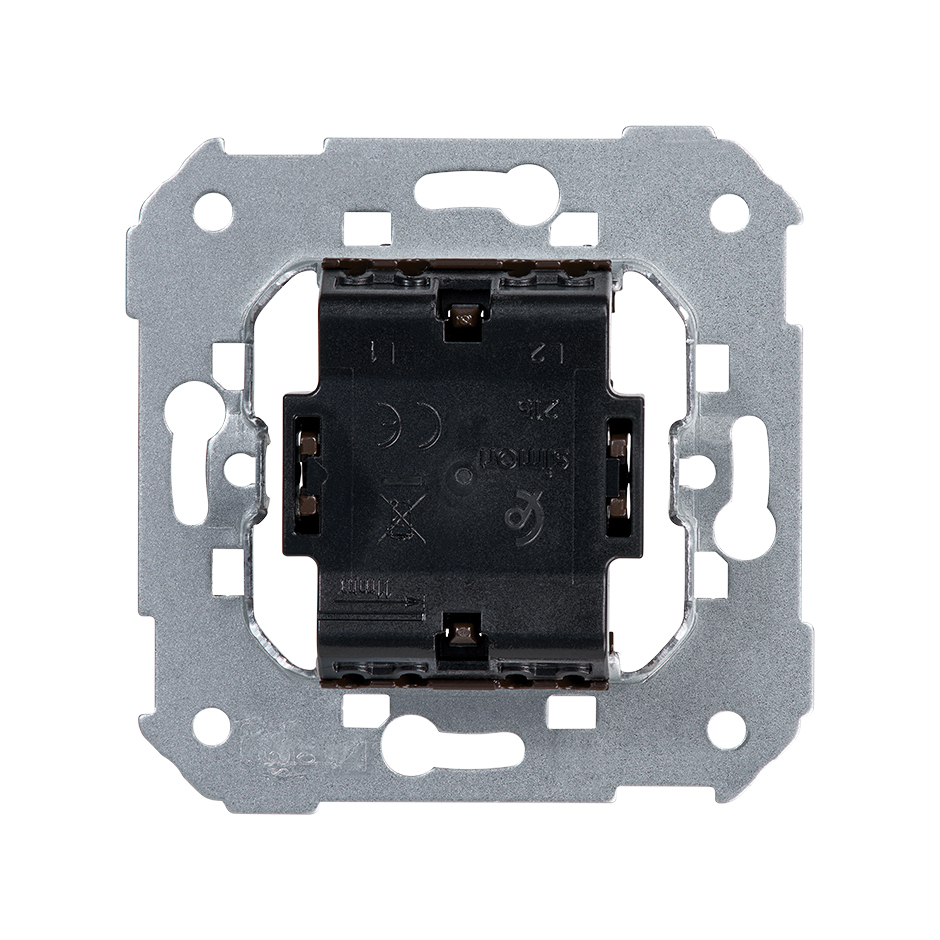

Vista traseira grupo 2 botões de pressão 10 A 250 V~

Embalagem grupo 2 botões de pressão 10 A 250 V~

75396-39-pulsador-doble-10A-250V-apto-persianas-sin-enclavamiento-embornamiento-rapido-frontal_2.jpg

SÉRIE: Simon 75 INTENSIDADE: 10 А TIPO DE FLEXÃO: Rápido TIPO DE OPERAÇÃO: Basculante SÉRIES COMPATÍVEIS: Simon 82 Detail Simon 82 Nature Simon 82 Simon 88 Teclas

82026-30

82026-31

82026-33

82026-34

82026-38

82026-93

Descrição do produto

A série Simon 75 dá uma resposta precisa às novas exigências do mercado. Com este objetivo criou-se o Grupo de dois botões de pressão com intensidade de 10 A e voltagem de 250V~ que inclui duas entradas e duas saídas. É adequado para mecanismos de persianas sem sistema de encravamento com ligação rápida de bornes. Estamos perante um mecanismo válido para os produtos incluídos nas séries Simon 75, 82 e 88.

Para sua instalação é necessário o uso de uma caixa universal de encastrar, ou em seu defeito um suporte de superfície e requer dispositivo de controlo. Desenhado para suportar condições de ambiente extremas graças aos componentes metálicos com isolamento termoplástico sem halogéneos com os que foi fabricado. Seus características técnicas completam-se com uma secção de cabo de 1,5 a 2,5 mm e um descarnado de cabo de 11 mm. Máxima qualidade ao melhor preço.

Ler mais Ler menos

INFORMAÇÃO BÁSICA

Função de sinalização: Não

Número de elementos que ocupa: 1 elemento

Compatibilidade: Espelhos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 e Simon 88

Conteúdo de embalagem: Mecanismo

Observações: Mecanismo sem encravamento. Requer dispositivo de controlo.

Séries: Simon 75

Versão: Duplo

Intensidade: 10 А

Tensão: 250 V~

Tipo de flexão: Rápido

Tipo de acionamento: Basculante

Tipo de intertravamento: Sem encravamento

INFORMAÇÃO TÉCNICA

Seção de cabo admitido: De 1,5 a 2,5 mm

Descarnar cabo necessário: 11 mm

Índice IP: 21

Material de fabricação: Componentes metálicos com isolamento termoplástico sem halogéneos

Tipo de produto: Padrão

Mercado disponível: CE

NORMA

Normativo: Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação: Apto para superfície e para encastrar

Entrangable em caixa de embutido: Universal

Intervalo de temperatura operacional: 5 a 40 °C

Intervalo de temperatura de armazenamento: -25 a 50 °C

DADOS LOGÍSTICOS

Disponível na caixa de expositor: Sim

Quantidade de embalagem: 10

Medição unitária da caixa: MM

Alta: 83.000

Largura: 165.000

Profundo: 221.000

Volume da caixa: 3026595.000

Medição unitária da caixa: MMQ

Peso líquido da caixa: 0.630

Unidade de peso da caixa: KGM

Código EAN: 8421053017555

Disponível em várias caixas: Não

Disponível em Palet: Não

75396-39-pulsador-doble-10A-250V-apto-persianas-sin-enclavamiento-embornamiento-rapido-frontal_3.jpg

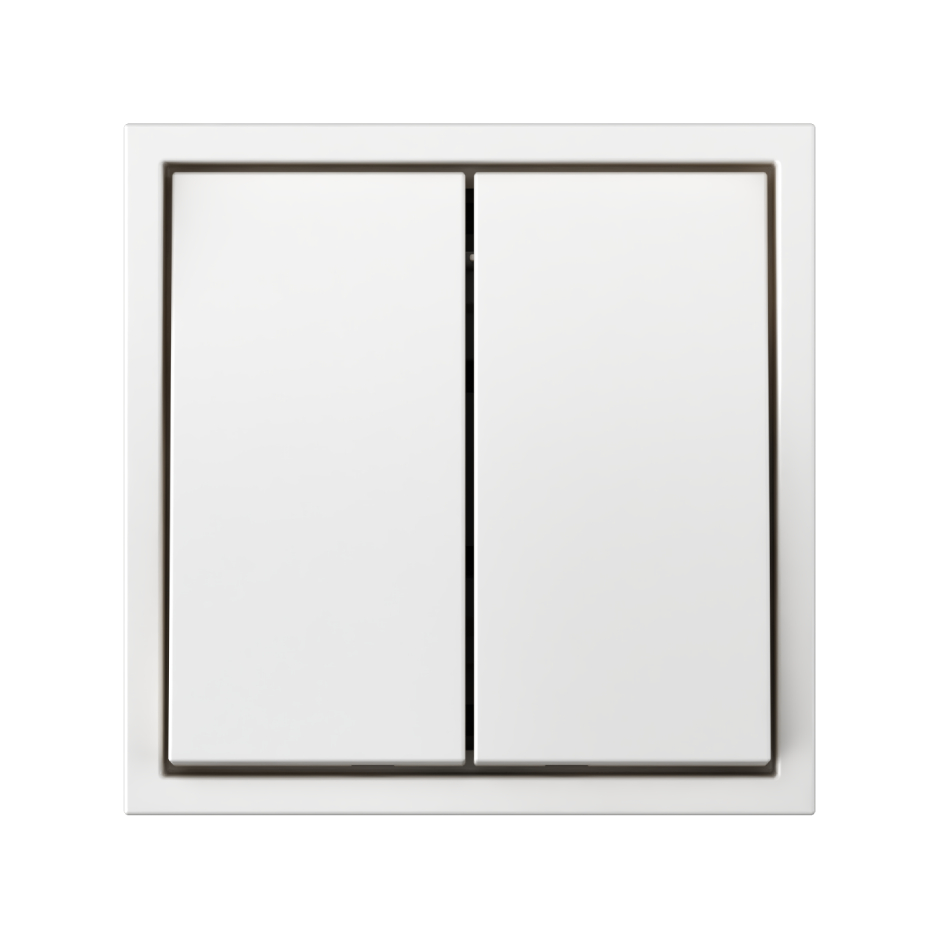

Vista frontal grupo 2 botões de pressão 10 A 250 V~


Esta imagem representa a solução combinada de diferentes referências

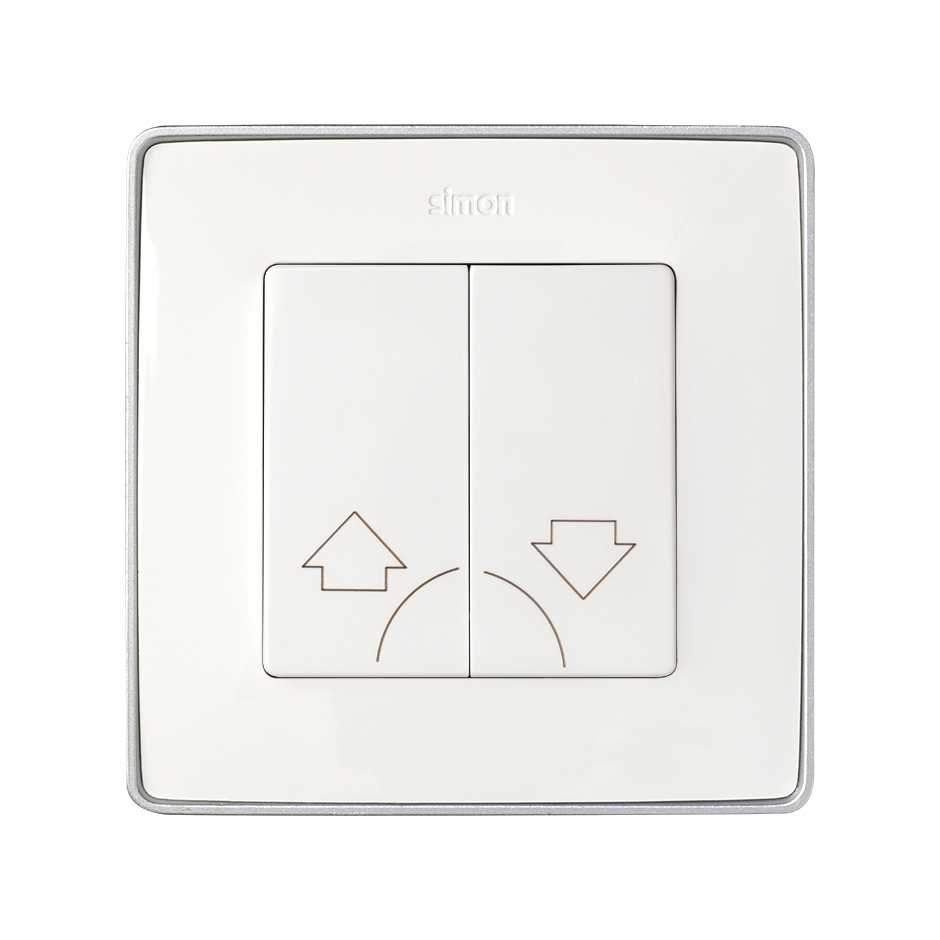

Botão de pressão persianas com teclas e espelho Simon 82 Detail Select branco base alumínio PVR: 39.22 €
