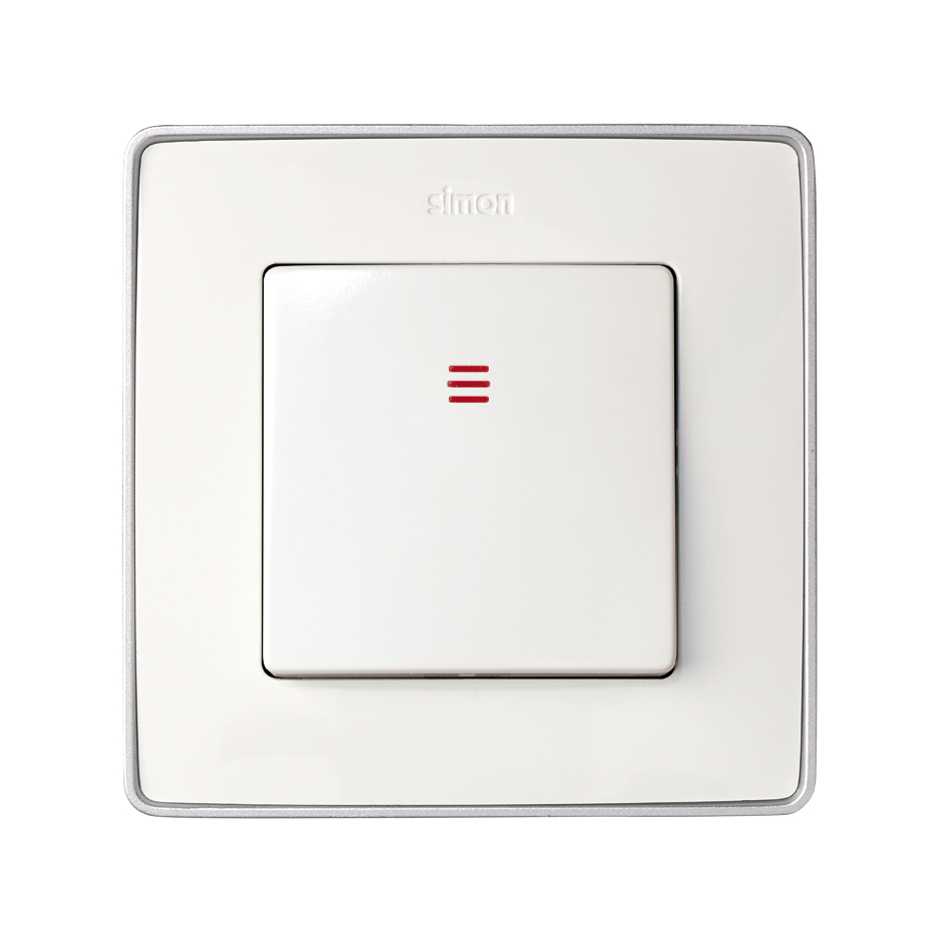

Vista frontal cruzamento 10 AX 250 V~ luminoso incorporado

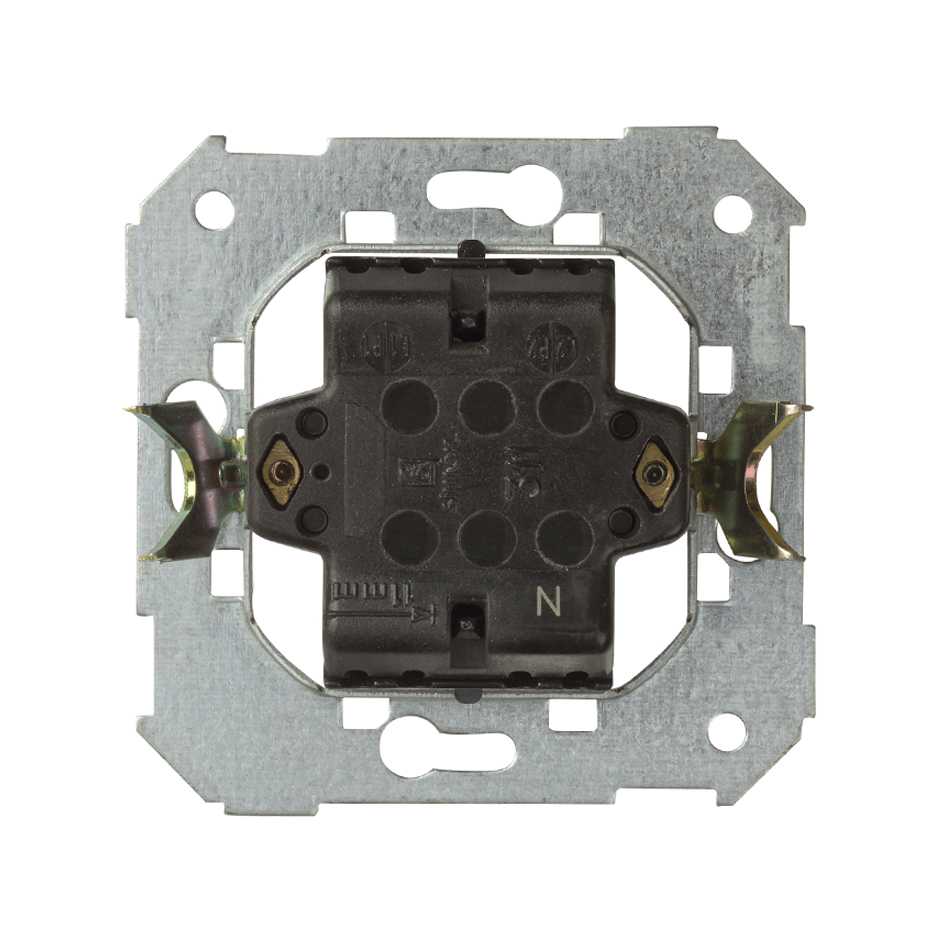

Vista traseira cruzamento 10 AX 250 V~ luminoso incorporado

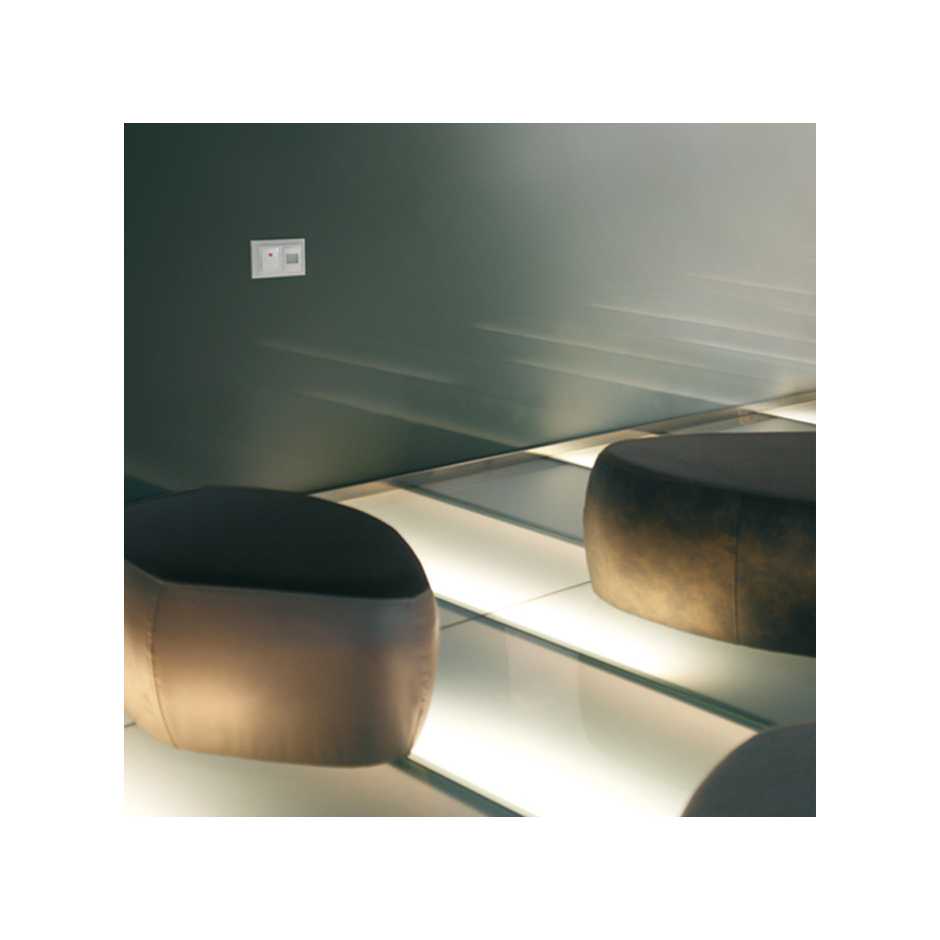

Aplicação cruzamento com luminoso em hotel

Vista frontal cruzamento 10 AX 250 V~ luminoso incorporado

Vista traseira cruzamento 10 AX 250 V~ luminoso incorporado

Aplicação cruzamento com luminoso em hotel

Ref
75254-39

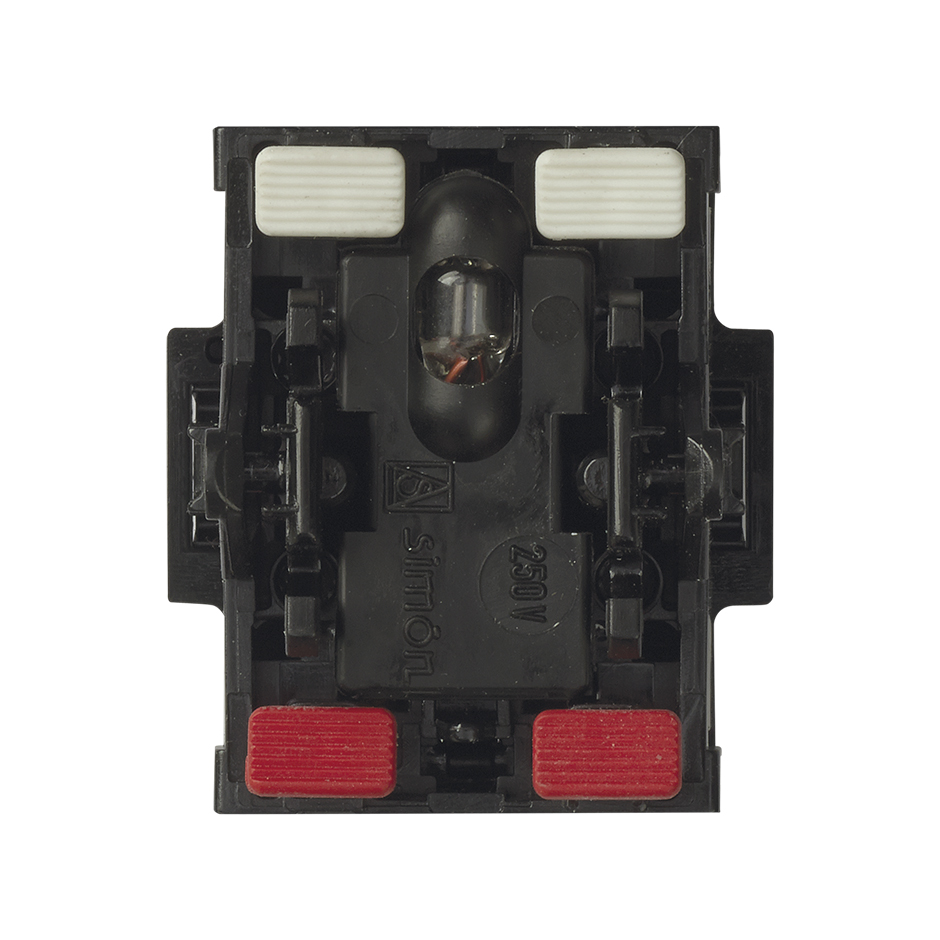

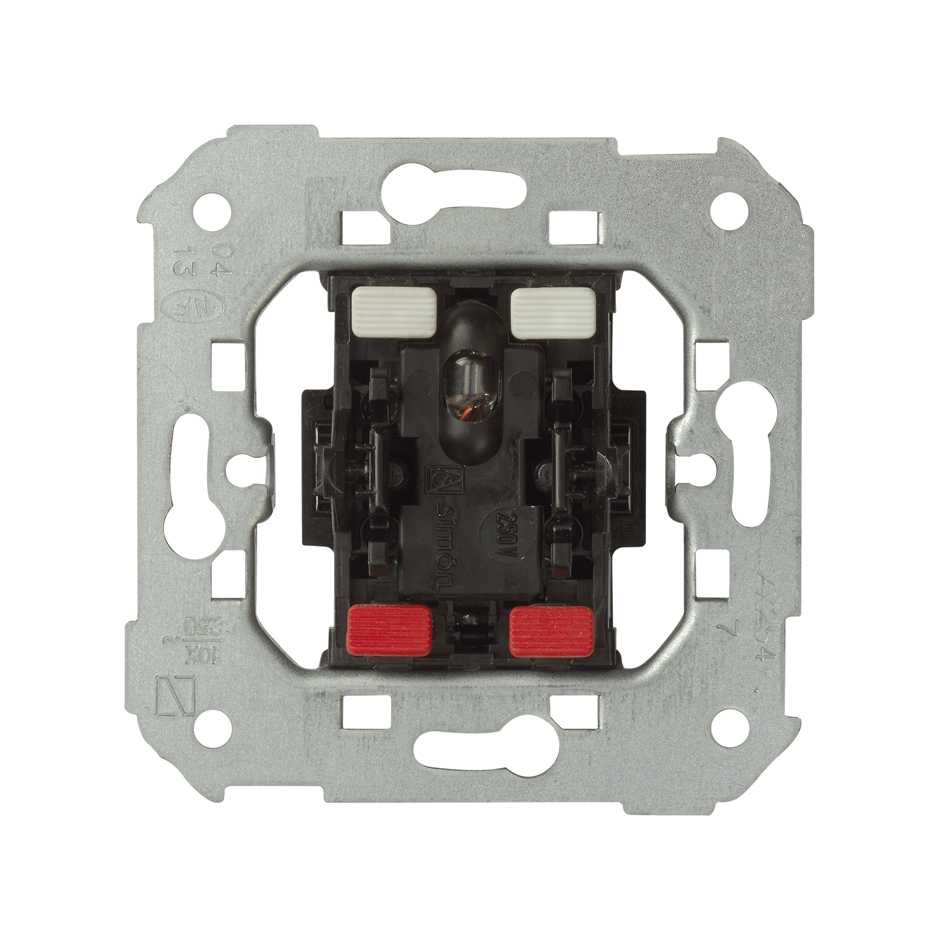

Cruzamento 10 AX 250V~ com indicador luminoso incorporado e sistema de conexão de terminais rápido Simon 75

Preço/unidade
A consultar
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Ficha técnica
75254-39-pt-datasheet.pdf
Declaração de conformidade

  1. UES0015.pdf [645KB]

Plano

  1. D75254.jpg [141KB]

Diagrama técnico

  1. E75254-39.jpg [119KB]

Certificados

AENOR 030-001940 20230913.pdf

Necessita de aconselhamento?
Características destacadas
Séries
Simon 75
Séries compatíveis

Simon 360

Simon 75

Simon 82

Simon 82 Concept

Simon 82 Detail

Simon 82 Nature

<p class=></p>
Ref
82011-93
Tecla individual para mecanismos de comando com luminoso alumínio frio Simon 82 Detail
<p class=></p>
Ref
82011-38
Tecla individual para mecanismos de comando com luminoso grafite Simon 82
<p class=></p>
Ref
82011-31
Tecla individual para mecanismos de comando com luminoso marfim Simon 82
<p class=></p>
Ref
82011-30
Tecla individual para mecanismos de comando com luminoso branco Simon 82
<p class=></p>
Ref
82011-34
Tecla individual para mecanismos de comando com luminoso champanhe Simon 82
<p class=></p>
Ref
82011-33
Tecla individual para mecanismos de comando com luminoso alumínio Simon 82
<p class=></p>
Ref
36000011-190
Tecla individual com visor para mecanismo dobrável branco mate Simon 360
<p class=></p>
Ref
36000011-099
Tecla individual com visor para mecanismo basculante areia mate Simon 360
<p class=></p>
Ref
36000011-098
Tecla individual com visor para mecanismo dobrável preto mate Simon 360
<p class=></p>
Ref
36000610-190
Espelho para 1 elemento branco mate com alinhador Simon 360
<p class=></p>
Ref
36000610-099
Espelho para 1 elemento areia mate com alinhador Simon 360
<p class=></p>
Ref
36000610-098
Espelho para 1 elemento preto mate com alinhador Simon 360
Informação sobre o Produto
Transferências
Apoio

Este cruzamento de 10 AX e 250V~ pertence provavelmente a um dos melhores mecanismos de comando, conta com um indicador luminoso incorporado e sistema de conexão de terminais, rápido de Simon 75. Para sua instalação bastará fazer pressão ou colocar sobre a superfície, a seção de cabos admitida é de 1,5 a 2,5 mm e traz 11 mm de cabo descascado. O material é à base de componentes metálicos com isolamento termoplástico livre de halogênios, podendo oscilar entre 5 e 40º, e chegando a suportar até um máximo de entre -25 e 50º C, este artigo cumpre perfeitamente com a norma UNE-EN 60669-1:2002 + A1:2003 + A2:2009.

Informação básica

  • Compatibilidade

    Marcos Simon 75, Simon 82 Detalhe, Simon 82 Nature, Simon 82 Conceito e Simon 82.

  • Material

    Metal , Plástico

  • Conteúdo da embalagem

    Mecanismo

Informação técnica

  • Mercado disponível

    CE

  • Número de contactos

    4

  • Número de cabos

    4

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Indicador de consumo (mA)

    1 mA

  • Frequência (Hz)

    50 Hz

  • Intensidade (A)

    10 AX

  • IP

    IP20

  • Ligável

    Não

  • Tensão nominal (V~)

    250 V~

  • Número de elementos possíveis

    1 elemento

  • Temperatura de funcionamento (º C)

    5 - 40 ºC

  • Dimensão da secção (mm)

    40

  • Intervalo de temperatura de armazenamento (º C)

    -25 - 50 ºC

  • Tipo de mecanismo

    Pivoting

  • Versão

    Individual

  • Tensão (V~)

    250 V~

  • Profundidade (mm)

    39

  • Dimensões (mm)

    74 x 74 x 39

Instalação e manutenção

  • Ferramenta de descarnar (mm)

    15

  • Gancho

    Simon 27

  • Instalável em caixa de encastrar

    Universal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Extração da cobertura

    Unicamente com ferramenta

  • Tipo de ligação do terminal

    Rápido

Norma

  • Norma

    Dir. 2014/35/UE LVD|Dir. 2011/65/UE RoHS + post. mod.|EN 60669-1:2018|EN IEC 63000:2018

Informação sobre logística

  • Produto alto

    0.00MMT

  • Largura produto

    0.00MMT

  • Produto profundo

    0.00MMT

  • Volume produto

    0.00MMQ

  • Peso líquido

    0.06KGM

  • Peso bruto

    0.06KGM

  • EAN produto

    8421053255940

  • Quantidade de embalagem

    10

  • Embalagem alta

    83.00MMT

  • Largura embalagem

    165.00MMT

  • Embalagem profunda

    221.00MMT

  • Volume embalagem

    3026595.00MMQ

  • Peso líquido

    0.64KGM

  • Peso bruto

    0.77KGM

  • EAN Embalagem

    8421053003671
