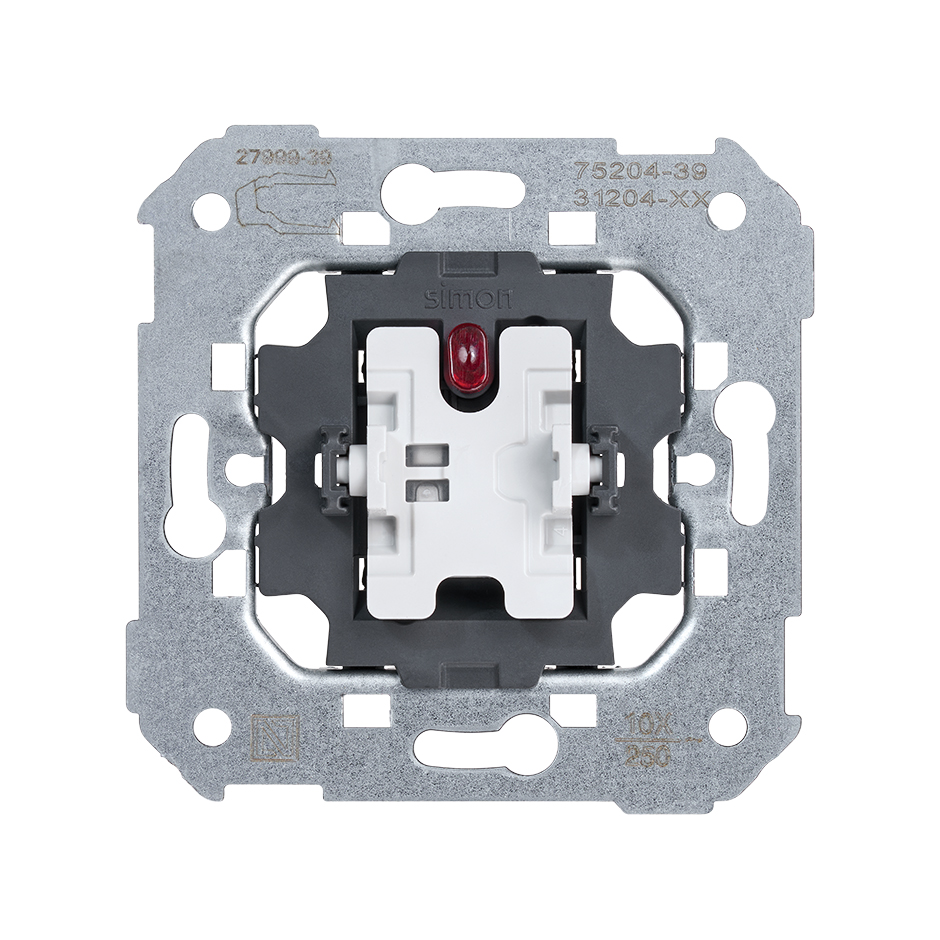

Vista frontal comutador 10 AX 250 V~ luminoso incorporado

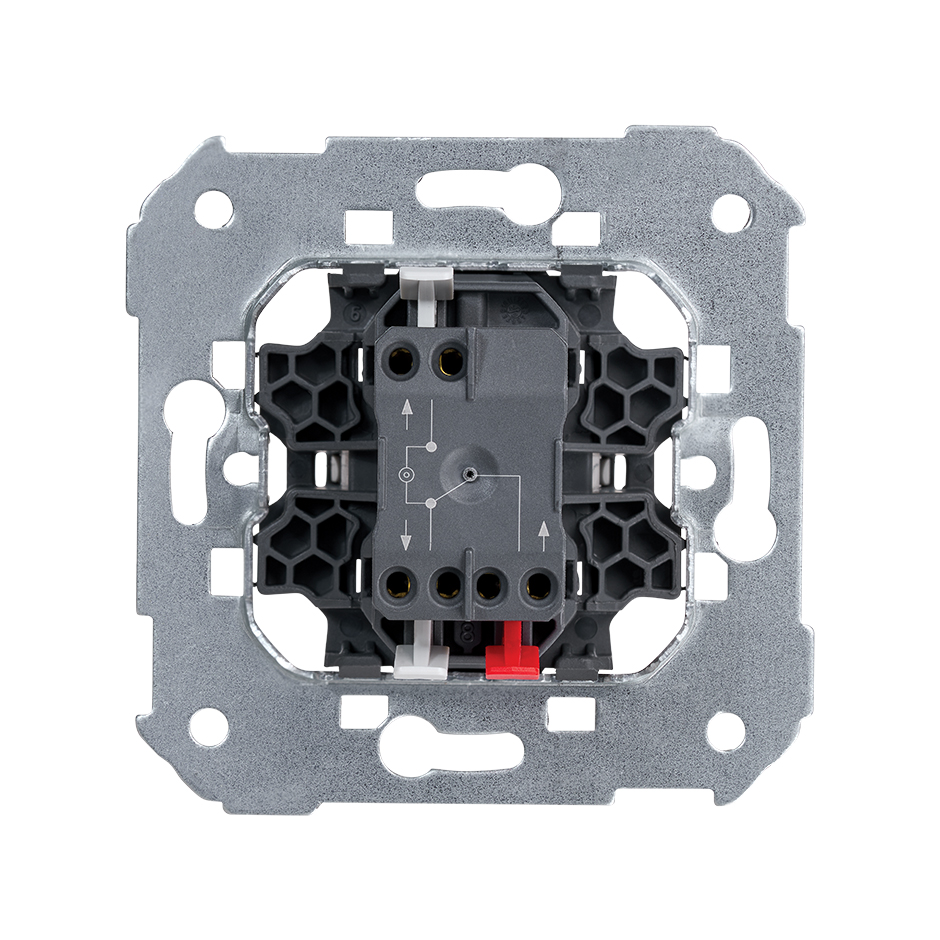

Vista traseira comutador 10 AX 250 V~ luminoso incorporado

Aplicação comutador com luminoso em hotel

Vista frontal comutador 10 AX 250 V~ luminoso incorporado

Vista traseira comutador 10 AX 250 V~ luminoso incorporado

Aplicação comutador com luminoso em hotel

Ref
75204-39

Conmutador 10 AX 250V~ com indicador luminoso incorporado e sistema de conexão de terminais rápido Simon 75

Preço/unidade
20,65 €
Quantidade de embalagem
10 Unidades

Transferências disponíveis

Ficha técnica
75204-39-pt-datasheet.pdf
Declaração de conformidade

  1. UES0015.pdf [645KB]

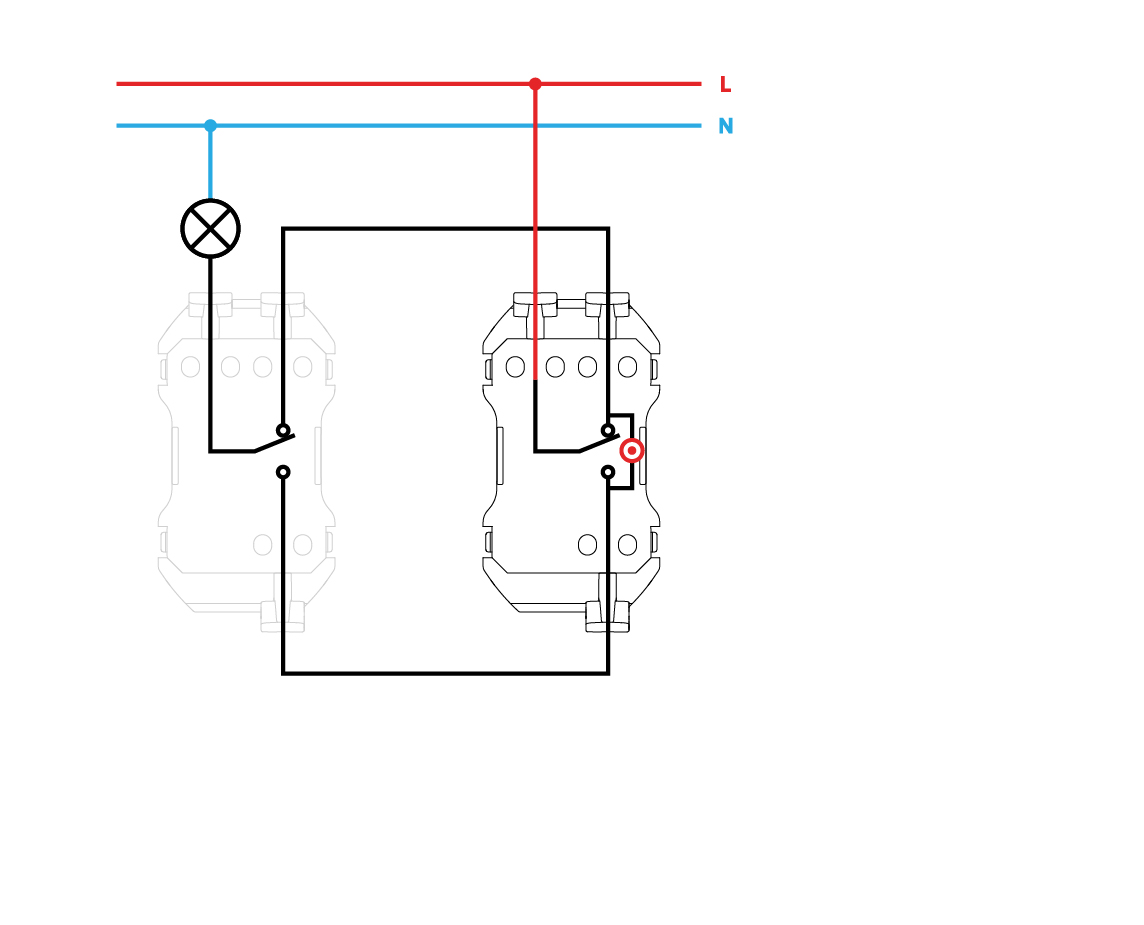

Diagrama técnico

  1. E75204-39.jpg [89KB]

Certificados

AENOR 030-001940 20230913.pdf

Necessita de aconselhamento?
Características destacadas
Séries
Simon 75
Séries compatíveis

Simon 82

Simon 82 Detail

Simon 75

Simon 82 Concept

Simon 82 Nature

Simon 360

<p class=></p>
Ref
8200111-094
Tecla individual com visor para mecanismos S.75 champanhe Simon 82 Concept
<p class=></p>
Ref
82011-93
Tecla individual para mecanismos de comando com luminoso alumínio frio Simon 82 Detail
<p class=></p>
Ref
8200111-098
Tecla individual com visor para mecanismos S.75 preto mate Simon 82 Concept
<p class=></p>
Ref
8200111-096
Tecla individual com visor para mecanismos S.75 titânio Simon 82 Concept
<p class=></p>
Ref
8200111-090
Tecla individual com visor para mecanismos S.75 branco mate Simon 82 Concept
<p class=></p>
Ref
82011-38
Tecla individual para mecanismos de comando com luminoso grafite Simon 82
<p class=></p>
Ref
82011-31
Tecla individual para mecanismos de comando com luminoso marfim Simon 82
<p class=></p>
Ref
82011-30
Tecla individual para mecanismos de comando com luminoso branco Simon 82
<p class=></p>
Ref
82011-34
Tecla individual para mecanismos de comando com luminoso champanhe Simon 82
<p class=></p>
Ref
82011-33
Tecla individual para mecanismos de comando com luminoso alumínio Simon 82
<p class=></p>
Ref
36000011-190
Tecla individual com visor para mecanismo dobrável branco mate Simon 360
<p class=></p>
Ref
36000011-099
Tecla individual com visor para mecanismo dobrável areia Simon 360
<p class=></p>
Ref
36000011-098
Tecla individual com visor para mecanismo dobrável preto mate Simon 360
<p class=></p>
Ref
36000610-190
Espelho para 1 elemento branco mate com alinhador Simon 360
<p class=></p>
Ref
36000610-099
Espelho para 1 elemento areia com alinhador Simon 360
<p class=></p>
Ref
36000610-098
Espelho para 1 elemento preto mate com alinhador Simon 360
Informação sobre o Produto
Transferências
Apoio

Este comutador 10 AX 250V~ inclui indicador luminoso e sistema de conexão de terminais rápido, tornando a instalação um processo simples e ágil. Além disso, é adequado para superfície e embutir e foi fabricado em estrito cumprimento da regulamentação. Se caracteriza por uma extraordinária resistência térmica, embora o fabricante aconselhe instalar o comutador em ambientes cuja temperatura esteja entre 5 e 40º. É composto por peças de metal com isolamento em termoplástico sem halógenos. Pertence à série Simon 75, uma coleção que oferece mecanismos de comando inovadores como este comutador e outros dispositivos adequados para se adaptar a qualquer estilo de vida. A série consiste em peças em uma infinidade de acabamentos e com diferentes funções eletrônicas que tornam o dia a dia muito mais simples. Esta coleção é compatível com os mecanismos da série Simon 77.

Informação básica

  • Compatibilidade

    Marcos Simon 75, Simon 82 Detalhe, Simon 82 Nature, Simon 82 Conceito e Simon 82.

  • Material

    Metal , Plástico

  • Conteúdo da embalagem

    Mecanismo

Informação técnica

  • Mercado disponível

    CE

  • Número de contactos

    3

  • Número de cabos

    3

  • Secção de cabo admitida (mm)

    De 1,5 a 2,5 mm

  • Indicador de consumo (mA)

    1 mA

  • Frequência (Hz)

    50 Hz

  • Intensidade (A)

    10 AX

  • IP

    IP20

  • Ligável

    Não

  • Tensão nominal (V~)

    250 V~

  • Número de elementos possíveis

    1 elemento

  • Temperatura de funcionamento (º C)

    5 - 40 ºC

  • Dimensão da secção (mm)

    40

  • Intervalo de temperatura de armazenamento (º C)

    -25 - 50 ºC

  • Tipo de mecanismo

    Pivoting

  • Versão

    Individual

  • Tensão (V~)

    250 V~

  • Profundidade (mm)

    39

Instalação e manutenção

  • Ferramenta de descarnar (mm)

    15

  • Gancho

    Simon 27

  • Instalável em caixa de encastrar

    Universal

  • Tipo de instalação

    Apto para superfície e para encastrar

  • Extração da cobertura

    Unicamente com ferramenta

  • Tipo de ligação do terminal

    Rápido

Norma

  • Norma

    Dir. 2014/35/UE LVD|Dir. 2011/65/UE RoHS + post. mod.|EN 60669-1:2018|EN IEC 63000:2018

Informação sobre logística

  • Produto alto

    0MMT

  • Largura produto

    0MMT

  • Produto profundo

    0MMT

  • Volume produto

    0MMQ

  • Peso líquido

    0.073KGM

  • Peso bruto

    0.073KGM

  • EAN produto

    8421053255865

  • Quantidade de embalagem

    10

  • Embalagem alta

    83MMT

  • Largura embalagem

    165MMT

  • Embalagem profunda

    221MMT

  • Volume embalagem

    3026595MMQ

  • Peso líquido

    0.73KGM

  • Peso bruto

    0.725KGM

  • EAN Embalagem

    8421053003602
