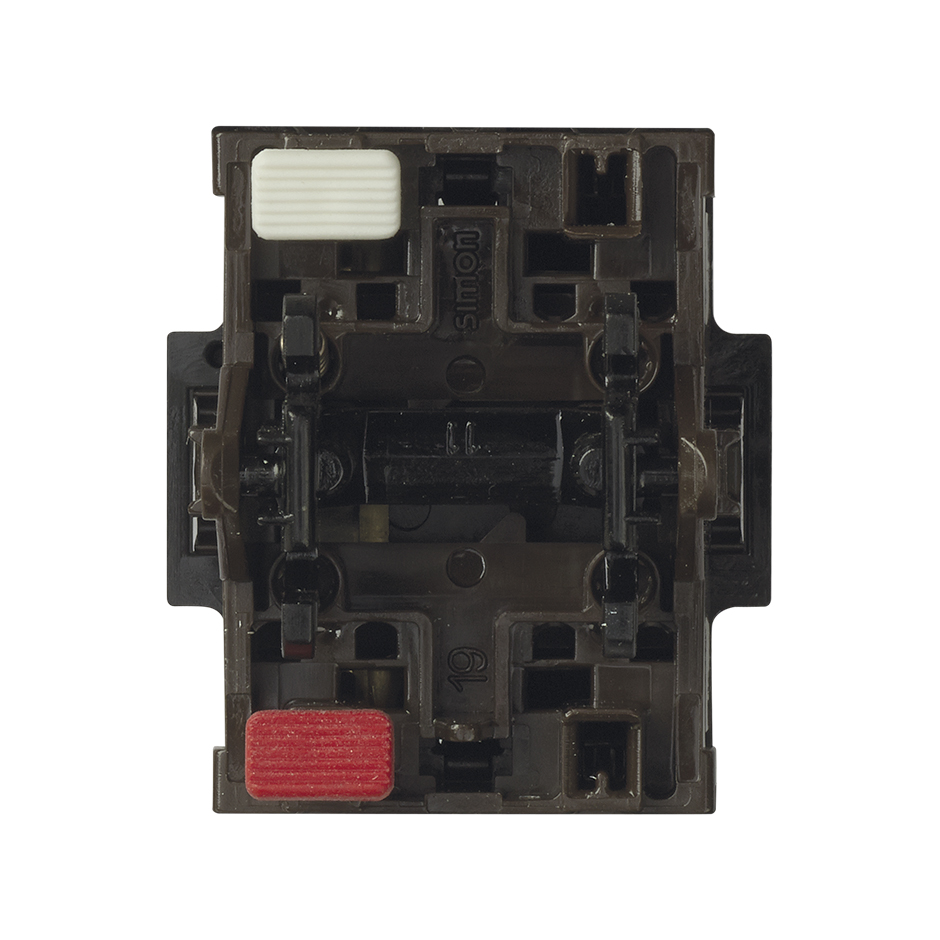

Botão de pressão de desligamento (ao pressionar abre o circuito) 10 A 250 V~ com sistema de ligação rápida de bornes

REFERÊNCIA: 75152-39
PVR: 7,60€/unidade
EMBALAGEM: 10 Unid.s
Variables de unidades de obras ---> -false-false

INFORMAÇÃO BÁSICA

Função sinalizadora:  Não
N.º de elementos que ocupa:  1 elemento
Gancho:  Simon 27
Compatibilidade:  Espelhos Simon 75, Simon 82 Detail, Simon 82 Nature, Simon 82 e Simon 88
Conteúdo da embalagem:  Mecanismo
Observações:  Possibilidade de implementar função sinalizadora através suporte sinalizador e tecla com visor.
Série:  Simon 75
Versão:  Individual
Intensidade:  10 А
Tensão:  250 V~
Tipo de ligação dos condutores:  Rápido
Tipo de acionamento:  Basculante

INFORMAÇÃO TÉCNICA

Secção de cabo admitida:  De 1,5 a 2,5 mm
Descarnar cabo necessário:  11 mm
Índice IP:  20
Material de fabrico:  Componentes metálicos com isolamento termoplástico sem halogéneos
Tipo de Produto:  Padrão
Mercado disponível:  CE

NORMA

Norma:  Directive 2014/35/UE LVD + Directive 2011/65/UE RoHS + EN 50581:2012 + EN 60669-1:1999 + EN 60669-1:1999 A1:2002 + EN 60669-1:1999 A2:2008

INSTALAÇÃO E MANUTENÇÃO

Tipo de instalação:  Apto para superfície e para encastrar
Instalável em caixa de encastrar:  Universal
Intervalo temperatura de funcionamento:  5 a 40 °C
Intervalo temperatura de armazenamento:  -25 a 50 °C

DADOS LOGÍSTICOS

Disponível em caixa expositora:  Sim
Quantidade de embalagem:  10
Unidade medida da caixa:  MM
Alto:  83.000
Largo:  165.000
Profundo:  221.000
Volume da caixa:  3026595.000
Unidade medida volume da caixa:  MMQ
Peso líquido da caixa:  0.580
Unidade peso da caixa:  KGM
Código EAN:  8421053017562
Disponível em caixa múltipla:  Não
Unidade medida da caixa múltipla:  MM
Unidade medida quantidade de embalagem da caixa múltipla:  UN
Unidade medida volume da caixa múltipla:  MM3
Unidade peso da caixa múltipla:  KG
Disponível em palete:  Não

GALERIA

aplicacion-marco-simon-82-detail-topos-rosa-pastel-con-tecla-blanco-en-dormitorio_4.jpg

Aplicação botão de pressão de desligamento em quarto


Aplicação botão de pressão de desligamento em escritório

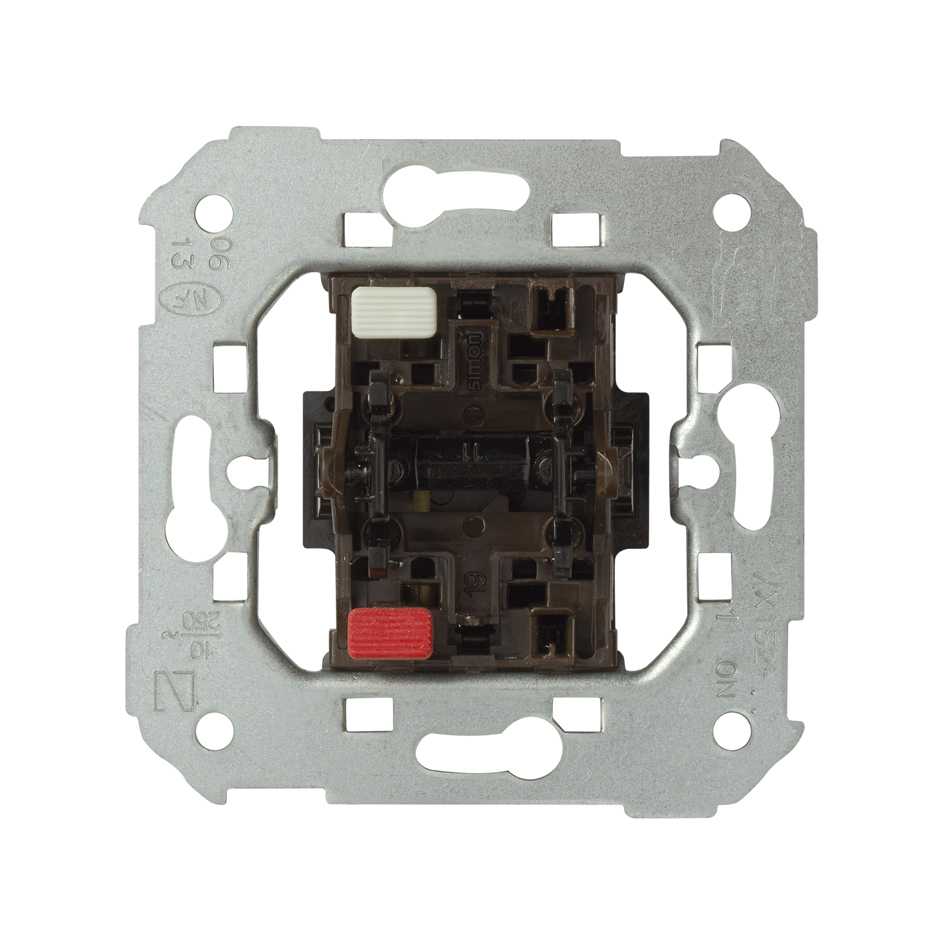

Vista frontal botão de pressão desligamento 10 A 250 V~


Esta imagem representa a solução combinada de diferentes referências

aplicacion-marco-simon-82-detail-topos-rosa-pastel-con-tecla-blanco-en-dormitorio_4.jpg
